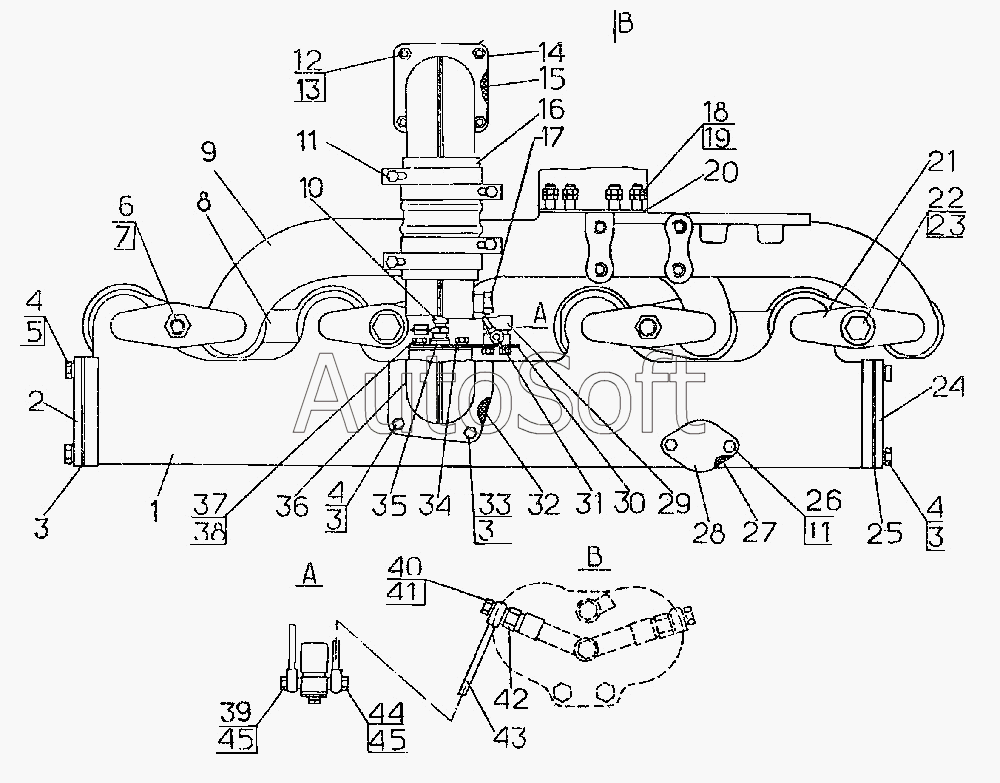

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка коллекторов на дизеле с ЭССП
33
40
45
45
42
21
7
23
39
17
27
37
26
25
4
4
4
19
12
38
13
5
18
29
10
44
34
11
11
14
36
31
1
43
20
8
24
28
30
2
9
41
22
6
35
32
15
16
3
3
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-26СП | 5***П | Установка коллекторов | |
| 1 | 5***П | Коллектор впускной | |
| 2 | 5***5 | Крышка | |
| 3 | 7***3 | Прокладка | |
| 4 | [***] | Болт М10х25.58.019 | |
| 5 | [***] | Шайба 10 ОТ 65Г 09 | |
| 6 | 7***0 | Шпилька | |
| 7 | 3***3 | Гайка | |
| 8 | 7***П | Прокладка | |
| 9 | 5***5 | Коллектор выпускной | |
| 10 | 1***0 | Свеча факельная штифтовая | |
| 11 | 5***П | Хомут | |
| 12 | [***] | Гайка М8х1-6.019 | |
| 13 | [***] | Шайба 8Т 65Г 09 | |
| 14 | 5***П | Патрубок | |
| 15 | 7***8 | Прокладка | |
| 16 | 7***4 | Рукав | |
| 17 | 3***5 | Пробка | |
| 18 | [***] | Шпилька М10 3р/6gх35.66.083 | |
| 19 | [***] | Гайка М10.6.089 | |
| 20 | 7***П | Прокладка | |
| 21 | 0***1 | Планка | |
| 22 | 7***6 | Болт | |
| 23 | 3***8 | Шайба | |
| 24 | 1***1 | Крышка | |
| 25 | 7***0 | Прокладка | |
| 26 | [***] | Болт М8.20.58.019 | |
| 27 | 4***8 | Прокладка | |
| 28 | 1***3 | Крышка | |
| 29 | 1***1 | Клапан топливный электромагнитный | |
| 30 | 5***1 | Кронштейн | |
| 31 | 5***П | Трубка | |
| 32 | 7***3 | Прокладка | |
| 33 | [***] | Болт М10х20.58.019 | |
| 34 | 5***9 | Прокладка | |
| 35 | 7***3 | Прокладка | |
| 36 | 5***П | Патрубок | |
| 37 | [***] | Болт М6х16.58.019 | |
| 38 | [***] | Шайба 6Т 65Г 09 | |
| 39 | 4***8 | Кольцо | |
| 40 | 7***6 | Штуцер | |
| 41 | 5***8 | Кольцо | |
| 42 | 7***5 | Штуцер | |
| 43 | 5***П | Труба | |
| 44 | 4***8 | Кольцо | |
| 45 | 7***2 | Штуцер |
