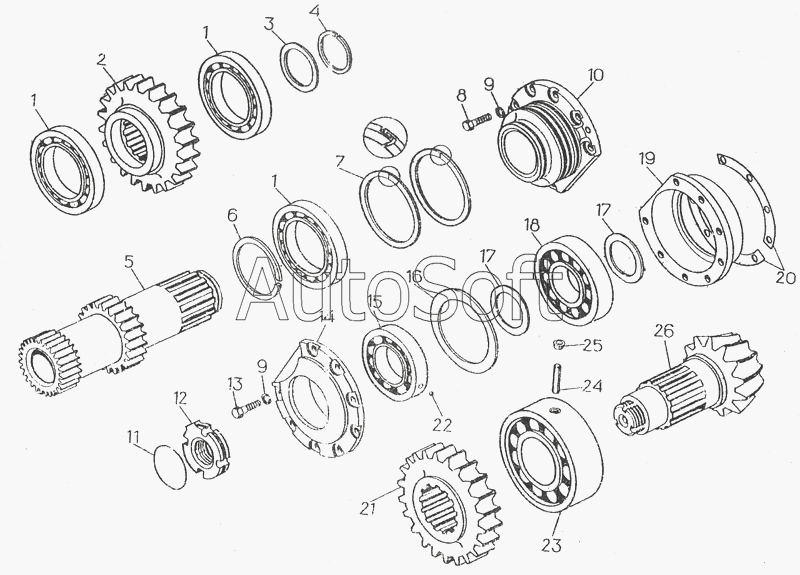

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Вал-шестерня с деталями
20
22
1
1
1
1
18
6
4
9
9
8
13
23
15
21
2
25
10
20
20
16
17
17
14
19
26
5
11
12
7
3
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Подшипник 1000920Л | |
| 1 | [***] | Подшипник 56-1000920Л | |
| 2 | 6***5 | Колесо зубчатое | |
| 3 | 6***5 | Втулка | |
| 4 | [***] | Кольцо В70 | |
| 5 | 6***6 | Колесо зубчатое | |
| 6 | [***] | Кольцо В100 | |
| 7 | 6***5 | Кольцо | |
| 8 | [***] | Болт М12х30.58.019 | |
| 9 | [***] | Шайба 10 ОТ 65Г 09 | |
| 10 | 6***П | Ступица | |
| 11 | 6***7 | Фиксатор | |
| 12 | 6***6 | Упор | |
| 13 | [***] | Болт М10х40.58.019 | |
| 14 | 6***3 | Крышка | |
| 15 | 7***2 | Подшипник | |
| 16 | 6***5 | Проставка | |
| 17 | 6***4 | Проставка | |
| 18 | [***] | Подшипник 2313КМ | |
| 19 | 6***2 | Втулка | |
| 20 | 6***7 | Прокладка | |
| 20 | 6***1 | Прокладка | |
| 20 | 6***2 | Прокладка | |
| 21 | 6***6 | Колесо зубчатое | |
| 22 | [***] | Шарик Б 6-200 | |
| 23 | 7***3 | Подшипник | |
| 24 | 1***4 | Стопор | |
| 25 | 6***9 | Заглушка | |
| 26 | 6***9 | Вал-шестерня |
