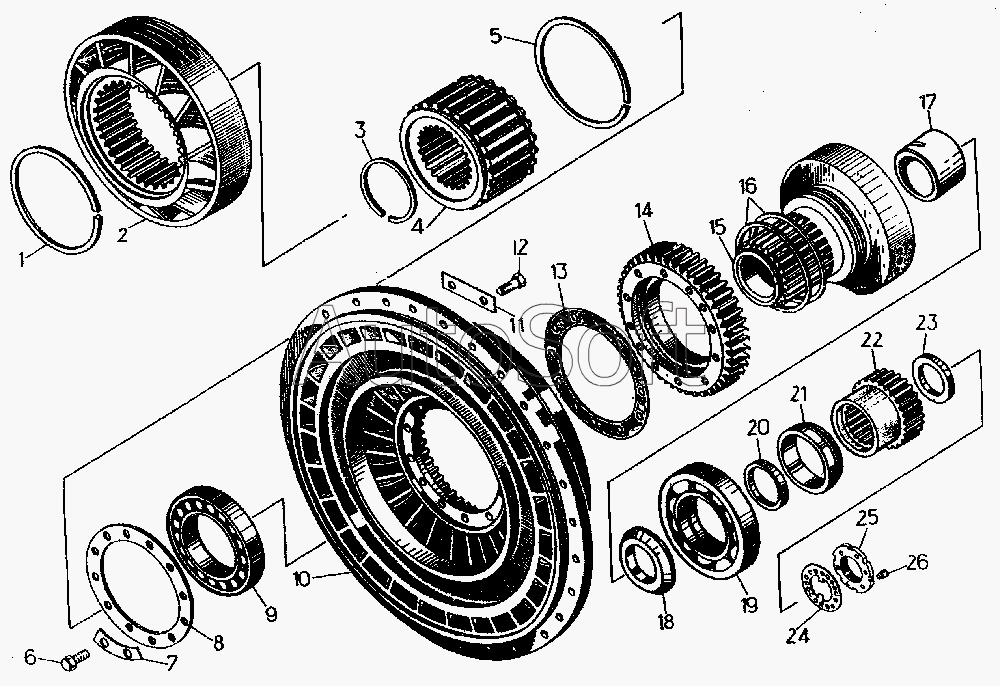

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Колесо насосное, колесо реактора, ступица
16
10
24
2
18
22
14
5
21
6
20
23
15
17
4
6
25
11
7
13
12
26
3
1
9
9
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-14-123СП | 5***П | Ось | |
| 64-14-105СП | 6***П | Колесо насосное | |
| 1 | [***] | Кольцо В 155 | |
| 2 | 6***3 | Колесо реактора | |
| 3 | [***] | Кольцо В90 | |
| 4 | 6***5 | Ступица | |
| 5 | 6***3 | Кольцо | |
| 6 | 2***8 | Болт | |
| 6 | 6***7 | Кольцо | |
| 7 | 7***8 | Пластина | |
| 9 | [***] | Подшипник 21-32121Л | |
| 9 | [***] | Подшипник 32121Л | |
| 10 | 6***2 | Колесо насосное | |
| 11 | 7***7 | Пластина | |
| 12 | 2***8 | Болт | |
| 13 | 7***8 | Прокладка | |
| 14 | 6***4 | Колесо зубчатое | |
| 15 | 6***6 | Ось | |
| 16 | 6***4 | Кольцо | |
| 17 | 5***4 | Втулка | |
| 18 | 6***6 | Кольцо | |
| 19 | [***] | Подшипник 176218 | |
| 19 | [***] | Подшипник 176218БЗ | |
| 20 | 6***8 | Втулка | |
| 21 | 6***5 | Втулка | |
| 22 | 6***7 | Ступица | |
| 23 | 6***9 | Втулка | |
| 24 | 6***9 | Пластина | |
| 25 | 7***4 | Гайка | |
| 26 | [***] | Винт В.М8х16.14Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
