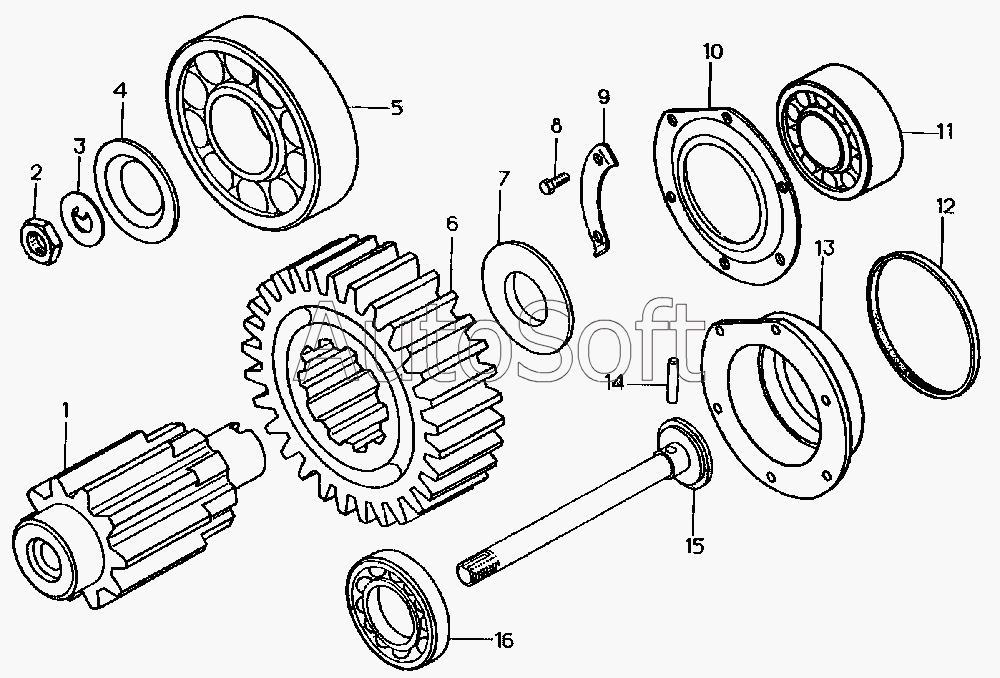

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Шестерня двойная и детали крепления
2
16
11
5
12
8
14
9
3
4
15
10
7
6
1
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-19-144СП | 5***П | Шестерня двойная | |
| 60-19-114СП | 6***П | Стержень | |
| 1 | 5***8 | Шестерня | |
| 2 | 7***7 | Гайка | |
| 3 | 7***0 | Шайба | |
| 4 | 6***1 | Фиксатор | |
| 5 | [***] | Подшипник 70-32417М | |
| 6 | 5***9 | Шестерня | |
| 7 | 5***2 | Кольцо | |
| 8 | [***] | Болт М10х25.58.019 | |
| 9 | 7***1 | Пластина стопорная | |
| 10 | 5***8 | Фланец | |
| 11 | [***] | Подшипник 70-32612К | |
| 12 | [***] | Кольцо 140-150-58-2-2 | |
| 13 | 5***5 | Корпус подшипника | |
| 14 | 7***0 | Штифт | |
| 15 | 5***7 | Стержень | |
| 16 | [***] | Подшипник 213 |
