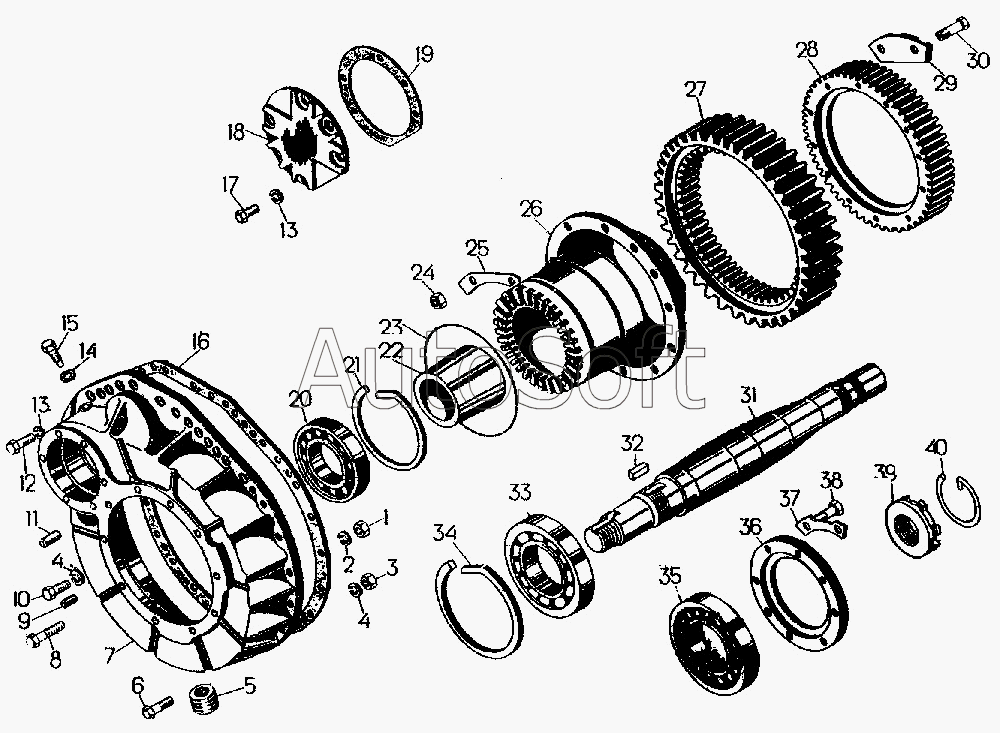

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Редукторы бортовые (продолжение)
1
32
23
16
19
34
40
21
17
10
6
11
3
12
13
13
4
4
2
14
20
35
33
27
5
39
36
22
31
29
7
18
26
28
15
38
8
30
24
25
37
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-19-142 | 6***2 | Кожух | |
| 1 | 3***4 | Гайка | |
| 2 | [***] | Шайба 20 ОТ 65Г 09 | |
| 3 | 3***6 | Гайка | |
| 4 | [***] | Шайба 16 ОТ 65Г 09 | |
| 5 | 1***П | Пробка | |
| 6 | 2***7 | Болт | |
| 7 | 5***1 | Кожух | |
| 8 | 7***0 | Болт | |
| 9 | 7***3 | Штифт | |
| 10 | 2***7 | Болт | |
| 11 | 7***0 | Штифт | |
| 12 | [***] | Болт М12-6gх50.58.019 | |
| 13 | [***] | Шайба 12 ОТ 65Г 09 | |
| 14 | [***] | Кольцо 014-018-25-2-2 | |
| 15 | 6***8 | Стопор | |
| 16 | 7***2 | Прокладка | |
| 17 | 2***6 | Болт | |
| 18 | 5***1 | Крышка | |
| 19 | 7***9 | Прокладка | |
| 20 | [***] | Подшипник 2224КМ | |
| 21 | 1***3 | Кольцо | |
| 22 | 2***4 | Втулка | |
| 23 | 7***3 | Кольцо | |
| 24 | 7***8 | Гайка | |
| 25 | 7***2 | Пластина | |
| 26 | 5***П | Ступица | |
| 27 | 6***1 | Шестерня | |
| 28 | 6***2 | Венец | |
| 29 | 5***9 | Планка | |
| 30 | 7***8 | Болт | |
| 31 | 2***1 | Полуось | |
| 32 | 7***7 | Шпонка | |
| 33 | [***] | Подшипник 228А | |
| 34 | 7***1 | Кольцо | |
| 35 | [***] | Подшипник 70-2228КМ | |
| 36 | 2***2 | Крышка | |
| 37 | 7***0 | Пластина | |
| 38 | 7***3 | Болт | |
| 39 | 1***1 | Гайка | |
| 40 | 1***4 | Кольцо |
