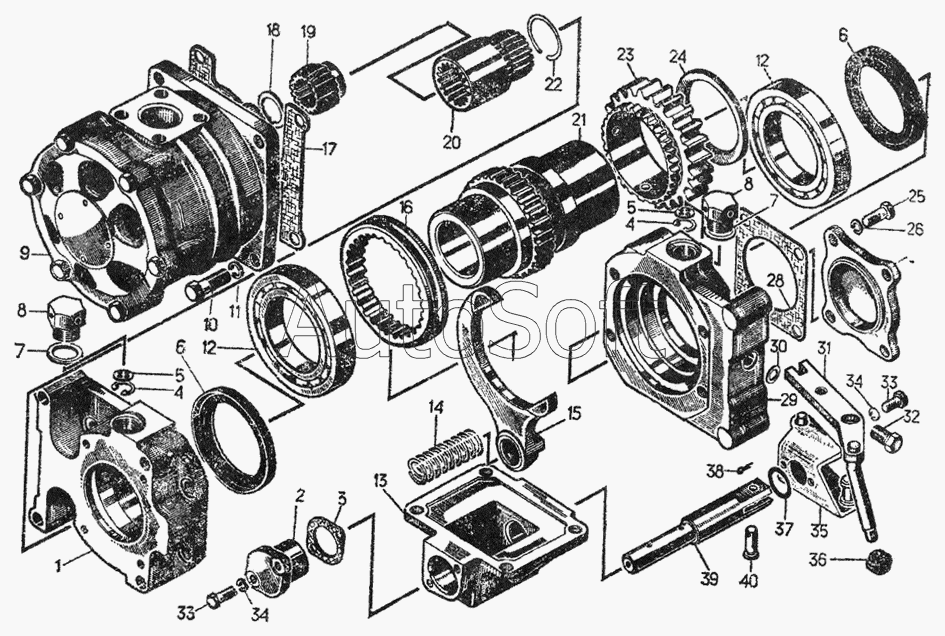

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Установка привода насоса 18-26-485СП
4
4
8
8
5
5
27
10
32
14
28
21
31
35
29
1
19
23
16
24
20
13
2
15
39
6
6
30
7
7
17
3
40
18
22
33
33
25
34
34
26
11
38
37
12
12
9
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-26-286СП | 1***П | Сапун | |
| 1 | 1***2 | Фланец | |
| 2 | 1***0 | Стакан | |
| 3 | 7***1 | Прокладка | |
| 4 | 2***6 | Кольцо пружинное | |
| 5 | 1***2 | Шайба | |
| 6 | 7***П | Манжета | |
| 7 | 7***7 | Прокладка | |
| 8 | 1***1 | Корпус сапуна | |
| 9 | Н***2 | Насос НШ100-Л-2 | |
| 10 | 2***6 | Болт | |
| 11 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 12 | П***8 | Подшипник 118 | |
| 13 | 1***9 | Крышка | |
| 14 | 3***5 | Пружина | |
| 15 | 1***1 | Вилка | |
| 16 | 1***5 | Муфта | |
| 17 | 7***8 | Прокладка | |
| 18 | 7***4 | Кольцо | |
| 19 | 1***3 | Муфта | |
| 20 | 1***7 | Муфта | |
| 21 | 1***П | Вал | |
| 22 | 7***6 | Кольцо | |
| 23 | 1***4 | Шестерня | |
| 24 | 1***6 | Кольцо | |
| 25 | Б***9 | Болт М10x25.46.019 | |
| 26 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 27 | 2***1 | Крышка | |
| 28 | 4***1 | Прокладка | |
| 29 | 1***1 | Фланец | |
| 30 | 7***7 | Прокладка | |
| 31 | 1***П | Рычаг | |
| 32 | 3***1 | Пробка | |
| 33 | Б***9 | Болт М8х20.46.019 | |
| 34 | Ш***6 | Шайба 8Т.65Г.06 | |
| 35 | 1***П | Кронштейн | |
| 36 | Р***0 | Ручка 11 П30 | |
| 37 | К***2 | Кольцо У35x30-2 | |
| 38 | Ш***6 | Шплинт 2,5x16 | |
| 39 | 1***2 | Валик | |
| 40 | 7***5 | Ось |
