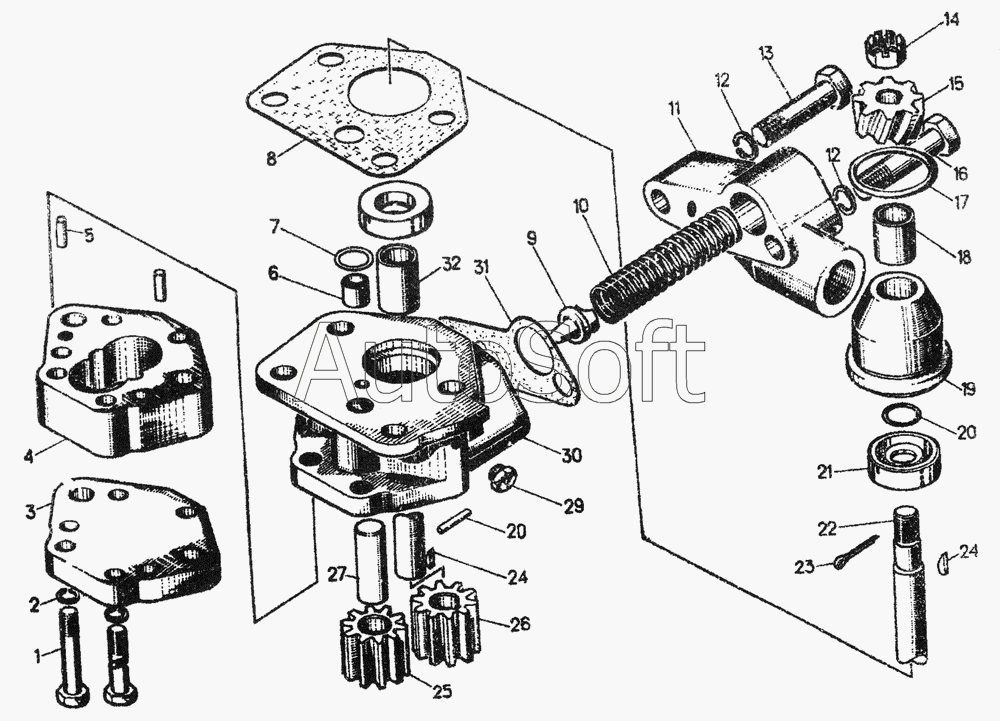

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Топливоподкачивающая помпа, комплект 14-71-3СП
29
21
17
15
25
4
3
11
9
31
13
2
12
12
23
24
24
7
28
26
22
32
30
5
27
6
14-71-3СП
18
19
16
1
14
10
20
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-71-102СП | 1***П | Корпус | |
| 14-71-103СП | 1***П | Корпус | |
| 14-71-104СП | 1***П | Корпус | |
| 14-71-3СП | 1***П | Топливоподкачивающая помпа | |
| 7111СП | 7***П | Валик | |
| 1 | 2***4 | Болт | |
| 2 | Ш***6 | Шайба 8Т.65Г.06 | |
| 3 | 7***8 | Плита | |
| 4 | 7***7 | Корпус | |
| 5 | 3***8 | Штифт | |
| 6 | 7***6 | Штуцер | |
| 7 | 4***5 | Кольцо уплотнительное | |
| 8 | 4***6 | Прокладка | |
| 9 | 7***0 | Клапан | |
| 10 | 3***8 | Пружина | |
| 11 | 7***9 | Корпус | |
| 12 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 13 | Б***9 | Болт M10x45.46.019 | |
| 14 | 3***3 | Гайка | |
| 15 | 7***4 | Шестерня | |
| 16 | 2***7 | Болт | |
| 17 | 4***4 | Кольцо | |
| 18 | 7***8 | Втулка | |
| 19 | 1***2 | Корпус | |
| 20 | 3***7 | Пружина | |
| 21 | 4***П | Манжета | |
| 22 | 7***1 | Валик | |
| 23 | Ш***6 | Шплинт 2,5x16 | |
| 24 | 3***1 | Шпонка | |
| 25 | 7***8 | Шестерня | |
| 26 | 7***7 | Шестерня | |
| 27 | 7***5 | Ось | |
| 28 | 3***4 | Штифт | |
| 29 | 4***2 | Штуцер | |
| 30 | 1***1 | Корпус | |
| 31 | 4***7 | Прокладка | |
| 32 | 7***4 | Втулка |
