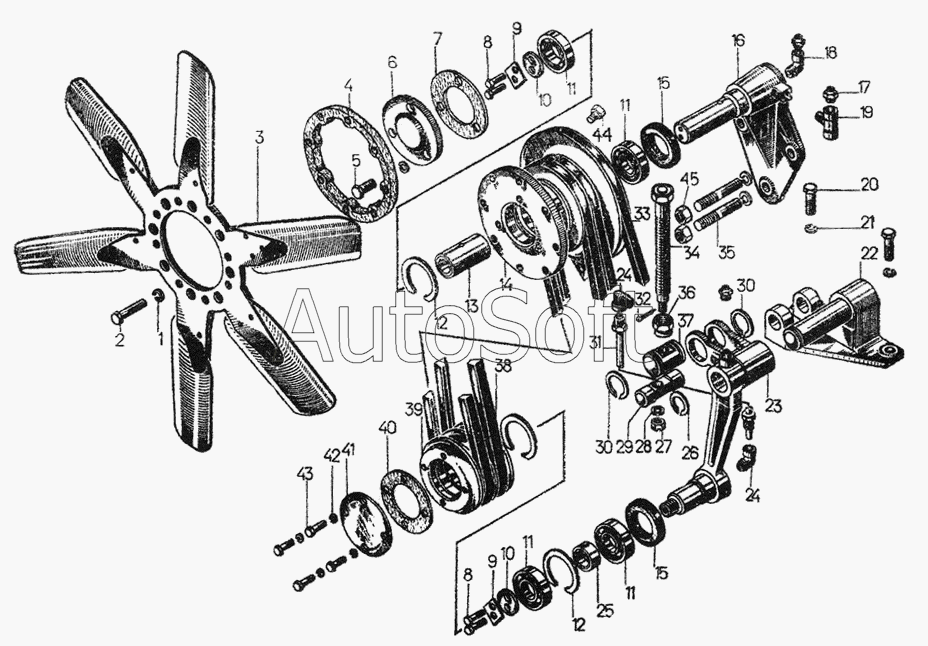

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Установка вентилятора 16-07-5СП
1
11
11
11
11
17
6
44
7
18
18
14
13
16
19
8
8
5
32
1
3
20
35
45
4
2
21
33
38
41
10
10
12
12
12
27
28
9
9
15
15
24
24
24
34
22
23
10
39
37
25
31
29
36
40
30
30
26
43
8
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-07-104СП | 5***П | Шкив | |
| 51-07-106СП | 5***П | Механизм натяжения | |
| 1 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 1 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 2 | Б***9 | Болт М10х45.46.019 | |
| 3 | 0***П | Крестовина | |
| 4 | 1***3 | Кольцо | |
| 5 | Б***9 | Болт M10x22.46.019 | |
| 6 | 0***8 | Крышка | |
| 7 | 4***1 | Прокладка | |
| 8 | Б***9 | Болт М8х25.46,019 | |
| 8 | Б***9 | Болт М8х25.46.019 | |
| 9 | 3***4 | Пластина | |
| 10 | 0***5 | Шайба | |
| 10 | 0***5 | Шайба | |
| 11 | П***К | Подшипник 206К | |
| 12 | 0***7 | Кольцо | |
| 12 | 0***7 | Кольцо | |
| 13 | 1***3 | Втулка | |
| 14 | 1***6 | Шкив | |
| 15 | 4***П | Сальник | |
| 16 | 5***П | Кронштейн | |
| 17 | М***6 | Масленка 1.3.Ц6 | |
| 18 | 4***5 | Штуцер | |
| 18 | 4***1 | Штуцер | |
| 19 | 7***0 | Переходник | |
| 20 | 2***1 | Болт | |
| 21 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 22 | 1***П | Кронштейн | |
| 23 | 1***I | Рычаг | |
| 24 | 4***4 | Колено | |
| 24 | 4***1 | Колено | |
| 25 | 1***5 | Втулка | |
| 26 | 7***1 | Кольцо | |
| 27 | 3***9 | Гайка | |
| 28 | 3***8 | Шайба | |
| 29 | 2***3 | Ось | |
| 30 | 7***0 | Кольцо | |
| 31 | 2***П | Трубка | |
| 32 | Ш***5 | Шплинт 2,5x25 | |
| 33 | Р***0 | Ремень генератора 11-12,5x9x1090 | |
| 34 | 1***П | Винт | |
| 35 | 2***1 | Шпилька | |
| 36 | 7***6 | Гайка | |
| 37 | 1***8 | Муфта | |
| 38 | Р***0 | Ремень вентилятора 11-16x11x1650 | |
| 39 | 1***1 | Ролик натяжной | |
| 40 | 7***0 | Прокладка | |
| 41 | 1***9 | Крышка | |
| 42 | Ш***6 | Шайба 8Т.65Г.06 | |
| 43 | Б***9 | Болт М8х20.46.019 | |
| 44 | 3***5 | Пробка | |
| 45 | 3***0 | Гайка |
