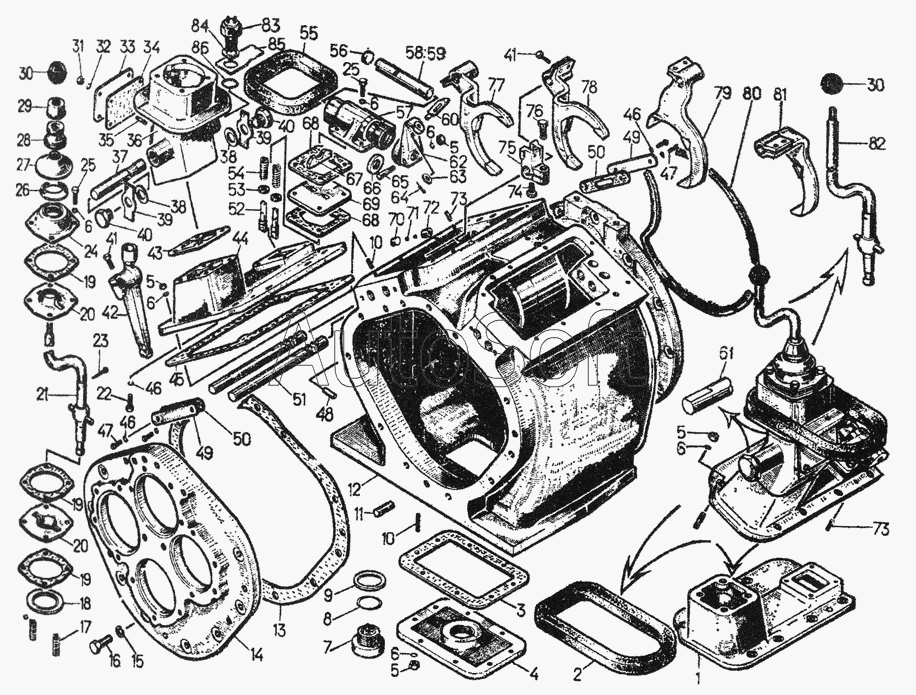

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Корпус коробки передач с крышками и механизмами переключения передач
30
30
20
20
24
27
18
29
35
39
39
17
38
38
19
19
19
19
26
28
33
42
41
41
41
41
40
40
34
34
25
25
31
32
6
6
6
6
6
6
6
6
6
23
82
36
61
21
36
85
37
84
83
86
16
14
12
11
13
13
66
57
7
70
52
53
67
62
60
56
22
63
73
73
54
9
8
69
72
58
59
77
78
79
81
75
49
49
1
44
51
65
4
76
10
10
5
5
5
5
48
74
68
68
68
45
45
55
3
2
80
50
50
50
43
43
47
47
46
46
46
15
64
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15-12-сб129 | 1***9 | Корпус | |
| 18-12-156СП | 1***П | Корпус коробки передач | |
| 18-12-177СП | 1***П | Механизм переключения левый | |
| 18-12-178СП | 1***П | Механизм переключения правый | |
| 1 | 1***8 | Крышка | |
| 2 | 7***0 | Прокладка | |
| 3 | 7***1 | Прокладка | |
| 4 | 3***6 | Крышка | |
| 5 | 7***9 | Гайка | |
| 6 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 6 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 6 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 6 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 7 | 1***3 | Пробка | |
| 8 | 4***8 | Кольцо | |
| 9 | 4***7 | Кольцо | |
| 10 | 7***6 | Шпилька | |
| 11 | 7***2 | Штифт | |
| 12 | 3***0 | Корпус | |
| 13 | 7***7 | Прокладка | |
| 13 | 7***1 | Прокладка | |
| 14 | 1***2 | Крышка | |
| 15 | Ш***6 | Шайба 16.ОТ.65Г.06 | |
| 16 | 2***9 | Болт | |
| 17 | 3***5 | Пружина | |
| 18 | 1***0 | Кольцо | |
| 19 | 4***9 | Прокладка | |
| 19 | 4***1 | Прокладка | |
| 20 | 1***7 | Фланец шаровой | |
| 21 | 1***П | Рычаг правый | |
| 22 | 2***8 | Болт | |
| 23 | Ш***2 | Шплинт 4x32 | |
| 24 | 1***8 | Фланец шаровой | |
| 25 | Б***9 | Болт М10х30.46.019 | |
| 26 | 4***0 | Кольцо | |
| 27 | 1***9 | Крышка | |
| 28 | 4***2 | Колпачок | |
| 29 | 1***1 | Крышка | |
| 30 | 1***П | Рукоятка | |
| 31 | Г***9 | Гайка М8х 1.6.019 | |
| 32 | Ш***6 | Шайба 8Т.65Г.06 | |
| 33 | 1***6 | Крышка | |
| 34 | 7***2 | Прокладка | |
| 34 | 7***1 | Прокладка | |
| 35 | 2***3 | Шпилька | |
| 36 | 1***0 | Проставка | |
| 36 | 1***1 | Проставка | |
| 37 | 1***2 | Валик | |
| 38 | 4***8 | Прокладка | |
| 39 | 3***8 | Шайба | |
| 40 | 7***4 | Пробка | |
| 41 | 7***6 | Болт | |
| 41 | 7***6 | Болт | |
| 41 | 7***6 | Болт | |
| 42 | 1***0 | Рычаг | |
| 43 | 7***1 | Прокладка | |
| 43 | 7***1 | Прокладка | |
| 44 | 1***9 | Крышка | |
| 45 | 7***1 | Прокладка | |
| 45 | 7***1 | Прокладка | |
| 46 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 47 | Б***9 | Болт М12х30.46.019 | |
| 48 | 7***7 | Штифт | |
| 49 | 1***5 | Крышка | |
| 50 | 7***9 | Прокладка | |
| 50 | 7***1 | Прокладка | |
| 51 | 1***7 | Валик | |
| 52 | 1***8 | Фиксатор | |
| 53 | 1***9 | Кольцо | |
| 54 | 3***7 | Пружина | |
| 55 | 7***6 | Кольцо | |
| 56 | 1***8 | Заглушка | |
| 57 | 1***7 | Корпус | |
| 58 | 1***0 | Валик | |
| 59 | 1***1 | Валик | |
| 60 | 1***6 | Наконечник | |
| 61 | 1***3 | Валик | |
| 62 | 1***5 | Рычаг | |
| 63 | 3***8 | Шайба | |
| 64 | Ш***5 | Шплинт 2x25 | |
| 65 | 1***4 | Стопор | |
| 66 | 4***П | Сальник | |
| 67 | 1***2 | Планка | |
| 68 | 7***3 | Прокладка | |
| 68 | 7***1 | Прокладка | |
| 69 | 1***4 | Плита направляющая | |
| 70 | 2***0 | Заглушка | |
| 71 | Ш***Н | Шарик БV9,525 мм Н | |
| 72 | 1***1 | Втулка | |
| 73 | 3***3 | Штифт | |
| 74 | 7***3 | Винт | |
| 75 | 1***5 | Хвостовик | |
| 76 | 7***0 | Болт | |
| 77 | 1***2 | Вилка | |
| 78 | 1***3 | Вилка | |
| 79 | 1***4 | Вилка | |
| 80 | 7***6 | Кольцо | |
| 81 | 1***5 | Вилка | |
| 82 | 1***П | Рычаг левый | |
| 83 | В***3 | Включатель ВК-403 | |
| 84 | 1***8 | Прокладка | |
| 85 | 1***1 | Пластина | |
| 86 | К***2 | Кольцо Н2-18х14-2 |
