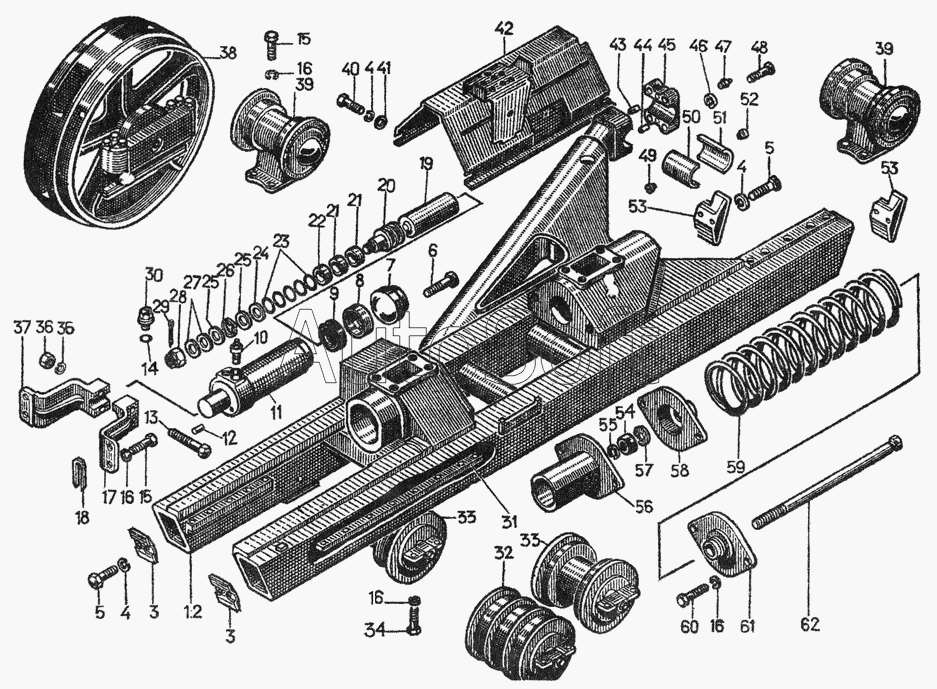

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Тележка гусеницы 24-21-111СП-левая, 24-21-112СП-правая
42
31
37
17
39
39
32
33
33
3
3
56
38
38
38
38
38
18
41
35
46
43
48
45
44
1
2
47
36
16
16
16
16
4
4
4
13
5
5
40
34
53
53
12
9
8
29
7
27
19
21
21
30
11
55
54
57
62
61
61
58
58
23
15
15
60
51
52
49
50
14
24
59
22
26
28
6
25
25
20
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-21-168СП | 2***П | Механизм сдавания | |
| 50-21-111СП | 5***П | Механизм натяжения | |
| 1 | 2***П | Рама тележки левая Т-170.00 и Т-170.01 | |
| 2 | 2***П | Рама тележки правая Т-170.00 и Т-170.01 | |
| 3 | 5***0 | Крышка | |
| 4 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 5 | Б***9 | Болт М12х30.46.019 | |
| 6 | 7***7 | Болт | |
| 7 | 3***4 | Упор | |
| 8 | 3***8 | Крышка | |
| 9 | 3***0 | Сальник | |
| 10 | 5***П | Клапан двойной | |
| 11 | 5***П | Цилиндр | |
| 12 | 3***9 | Штифт | |
| 13 | Б***9 | Болт M22x130.109.40Х.019 | |
| 14 | К***2 | Кольцо Н2-18х14-2 | |
| 15 | 2***4 | Болт | |
| 16 | Ш***6 | Шайба 20.ОТ.65Г.06 | |
| 17 | 2***2 | Плечо вилки левое | |
| 18 | 1***6 | Прокладка | |
| 19 | 2***2 | Шток | |
| 20 | 5***4 | Поршень | |
| 21 | 1***2 | Кольцо | |
| 22 | К***2 | КН 50x70-2 | |
| 23 | М***0 | М50х70 | |
| 24 | К***2 | КО 50x70-2 | |
| 25 | 5***5 | Проставка | |
| 26 | 7***3 | Кольцо | |
| 27 | 2***5 | Прокладка | |
| 28 | 7***5 | Гайка | |
| 29 | 3***7 | Шплинт | |
| 30 | 3***6 | Пробка | |
| 31 | 2***0 | Планка | |
| 32 | 2***П | Каток двубортный | |
| 33 | 2***П | Каток однобортный | |
| 34 | 7***6 | Болт | |
| 35 | Ш***6 | Шайба 22.ОТ.65Г.06 | |
| 36 | 3***7 | Гайка | |
| 37 | 2***2 | Плечо вилки правое | |
| 38 | 2***П | Колесо натяжное правое | |
| 38 | 2***П | Колесо натяжное правое | |
| 38 | 5***П | Колесо натяжное левое | |
| 38 | 5***П | Колесо натяжное левое | |
| 38 | 5***П | Колесо натяжное левое | |
| 39 | 2***П | Каток поддерживающий | |
| 40 | Б***9 | Болт M12x25.46.019 | |
| 41 | 3***2 | Шайба | |
| 42 | 5***I | Щиток | |
| 43 | 7***2 | Штифт | |
| 44 | 3***2 | Штифт | |
| 45 | 2***8 | Крышка | |
| 46 | Ш***6 | Шайба 30.65Г.06 | |
| 47 | М***6 | Масленка 1.3Ц6 | |
| 48 | 7***6 | Болт | |
| 49 | 2***1 | Штифт пяты | |
| 50 | 2***0 | Вкладыш | |
| 51 | 2***1 | Вкладыш | |
| 52 | 2***2 | Штифт | |
| 53 | 5***1 | Крышка | |
| 54 | 7***7 | Гайка | |
| 55 | 7***1 | Кольцо | |
| 56 | 2***П | Фланец | |
| 57 | 2***3 | Прокладка | |
| 58 | 2***2 | Фланец | |
| 58 | 5***1 | Фланец | |
| 59 | 3***1 | Пружина | |
| 60 | 2***1 | Болт | |
| 61 | 2***5 | Фланец | |
| 61 | 5***2 | Фланец | |
| 62 | 2***4 | Стержень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
