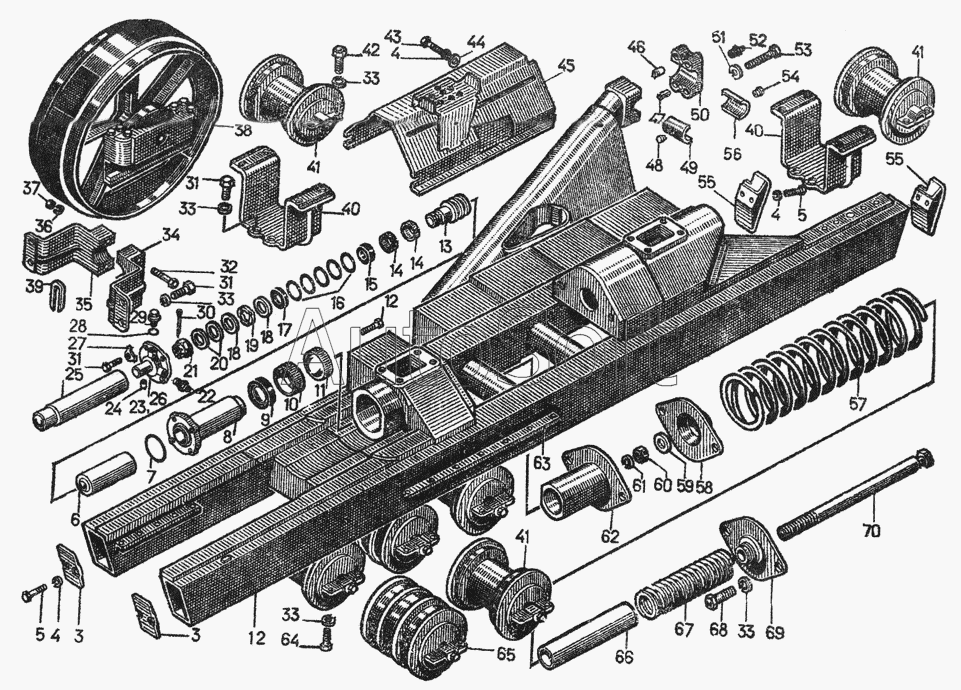

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Тележка гусеницы для болотоходных тракторов 20-21-сб107-левая, 20-21-cб108-правая
39
34
65
41
41
41
62
63
40
40
38
25
35
44
44
37
42
68
56
54
48
33
33
33
33
33
51
46
53
50
47
1
2
52
36
49
4
4
4
32
5
5
43
64
55
55
3
3
45
13
18
18
27
21
12
9
10
30
11
20
24
6
22
8
14
14
29
31
31
31
57
61
67
60
59
70
69
58
66
31
31
31
23
26
7
28
16
17
15
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-21-129СП | 2***П | Механизм сдавания | |
| 1 | 2***П | Рама тележки правая | |
| 2 | 2***П | Рама тележки левая | |
| 3 | 5***0 | Крышка | |
| 4 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 5 | Б***9 | Болт М12х30.46,019 | |
| 6 | 2***2 | Шток | |
| 7 | К***2 | Кольцо 100-110-58-2-2 | |
| 8 | 2***П | Цилиндр | |
| 9 | 3***0 | Сальник | |
| 10 | 3***8 | Крышка | |
| 11 | 3***4 | Упор | |
| 12 | 7***7 | Болт | |
| 13 | 2***3 | Поршень | |
| 14 | 1***2 | Кольцо | |
| 15 | К***2 | КН 50x70-2 | |
| 16 | М***0 | М 50x70 | |
| 17 | К***2 | КО 50x70-2 | |
| 18 | 7***2 | Шайба | |
| 19 | 7***3 | Кольцо | |
| 20 | 2***5 | Прокладка | |
| 21 | 7***5 | Гайка | |
| 22 | 2***П | Клапан | |
| 23 | 2***7 | Фланец левый | |
| 24 | 7***9 | Штифт | |
| 25 | 2***П | Проставка | |
| 26 | 2***6 | Фланец правый | |
| 27 | 7***7 | Шайба | |
| 28 | К***2 | Кольцо Н2-18х14х2 | |
| 29 | ***6 | Пробка | |
| 30 | 3***7 | Шплинт | |
| 31 | 2***4 | Болт | |
| 31 | 2***4 | Болт | |
| 31 | 2***4 | Болт | |
| 31 | 2***4 | Болт | |
| 32 | Б***9 | Болт М22х130.109.40Х019 | |
| 33 | Ш***6 | Шайба 20.ОТ.65Г.06 | |
| 34 | 2***2 | Плечо вилки левое | |
| 35 | 2***2 | Плечо вилки правое | |
| 36 | Ш***6 | Шайба 22.ОТ.65Г.06 | |
| 37 | 3***7 | Гайка | |
| 38 | 2***П | Колесо натяжное | |
| 39 | 1***6 | Прокладка | |
| 40 | 2***4 | Кронштейн | |
| 41 | 2***П | Каток однобортный | |
| 42 | 2***6 | Болт | |
| 43 | Б***9 | Болт М12х25.46.019 | |
| 44 | 3***2 | Шайба | |
| 44 | 3***2 | Шайба | |
| 45 | 5***П | Щиток | |
| 46 | 7***2 | Штифт | |
| 47 | 3***2 | Штифт | |
| 48 | 2***1 | Штифт пяты | |
| 49 | 2***1 | Вкладыш | |
| 50 | 2***8 | Крышка | |
| 51 | Ш***6 | Шайба 30.65Г.06 | |
| 52 | М***6 | Масленка 1,3.11.6 | |
| 53 | 7***6 | Болт | |
| 54 | 2***2 | Штифт крышки пяты | |
| 55 | 5***1 | Крышка | |
| 56 | 2***1 | Вкладыш | |
| 57 | 3***1 | Пружина | |
| 58 | 2***2 | Фланец | |
| 59 | 2***3 | Прокладка | |
| 60 | 7***7 | Гайка | |
| 61 | 7***1 | Кольцо | |
| 62 | 2***П | Фланец | |
| 63 | 2***8 | Планка | |
| 64 | 7***6 | Болт | |
| 65 | 2***П | Каток двубортный | |
| 66 | 2***6 | Труба | |
| 67 | 7***3 | Пружина | |
| 68 | 2***1 | Болт | |
| 69 | 2***3 | Фланец | |
| 70 | 2***4 | Стержень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
