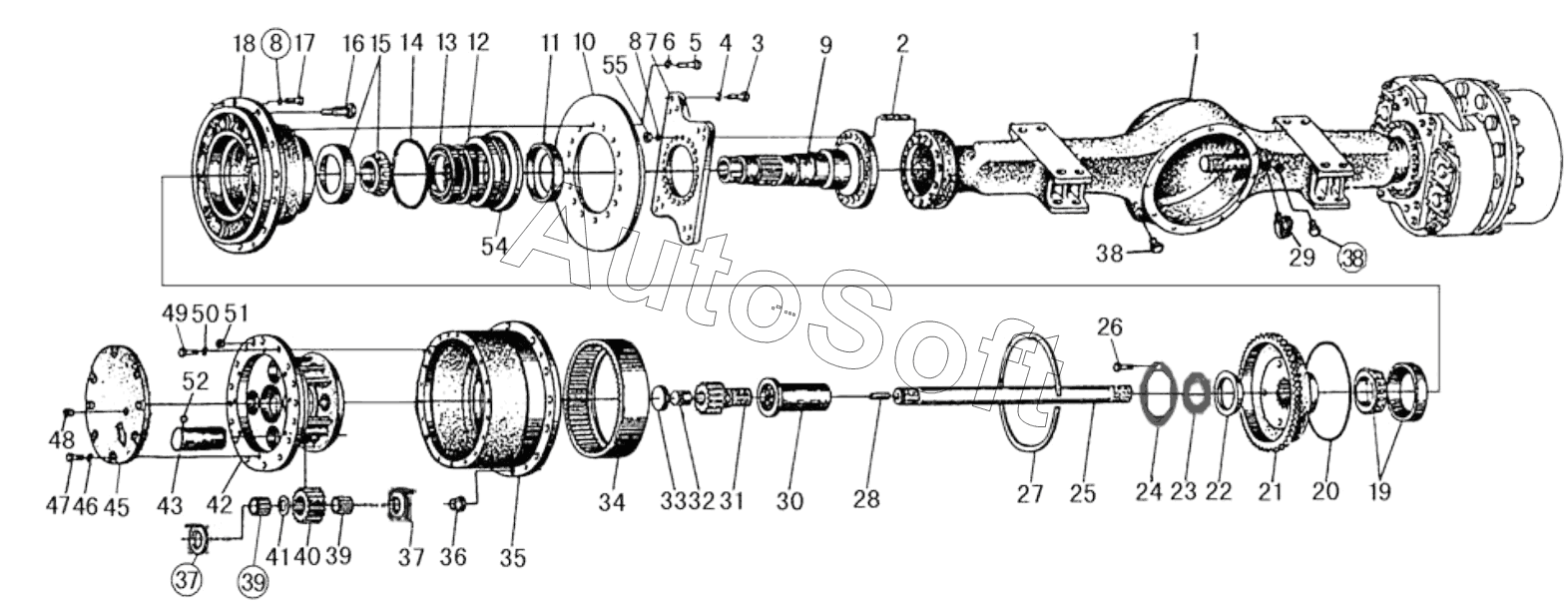

Каталог запасных частей к технике: SEM650B (2009). AXLE ASSEMBLY REAR
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
42
43
45
46
47
48
49
50
51
52
Z62059090
B050462017
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B050462017 | B***7 | Nut | |
| Z62059090 | Z***0 | Seal retainer | |
| 1 | Z***0 | Axle case | |
| 2 | Z***0 | Bolt | |
| 3 | B***5 | Bolt | |
| 4 | B***5 | Washer | |
| 5 | B***5 | Bolt | |
| 6 | B***4 | Washer | |
| 7 | Z***0 | Support for brake pliers | |
| 8 | B***3 | Washer | |
| 9 | Z***0 | Spindle | |
| 10 | Z***1 | Brake disc | |
| 11 | Z***0 | Dust ring | |
| 12 | W***0 | Seal ring | |
| 13 | Z***0 | Plate | |
| 14 | B***1 | O-ring | |
| 15 | B***3 | Bearing | |
| 16 | B***8 | Nut | |
| 17 | Z***0 | Rim bolt | |
| 18 | Z***0 | Hub | |
| 19 | B***5 | Bearing 2007128e | |
| 20 | B***0 | O-ring | |
| 21 | Z***0 | Gear ring carrier | |
| 22 | Z***0 | Adjust washer | |
| 22 | Z***0 | Adjust washer | |
| 22 | Z***0 | Adjust washer | |
| 22 | Z***0 | Adjust washer | |
| 22 | Z***0 | Adjust washer | |
| 23 | Z***0 | Lock nut | |
| 24 | Z***0 | Lock ring | |
| 25 | Z***0 | Shaft | |
| 26 | B***6 | Bolt | |
| 27 | Z***0 | Snap ring | |
| 28 | Z***0 | Screw | |
| 29 | Z***0 | Breather assembly | |
| 30 | Z***0 | Joint sleeve | |
| 31 | Z***1 | Sun gear | |
| 32 | Z***0 | Adjusting column | |
| 33 | Z***0 | Spacer | |
| 34 | Z***0 | Gear ring | |
| 35 | Z***0 | Mid-segment | |
| 36 | Z***0 | Rim bolt | |
| 36 | Z***0 | Rim bolt | |
| 37 | Z***0 | Planet gear spacer | |
| 38 | Z***0 | Thread plug | |
| 39 | Z***0 | Needle | |
| 40 | Z***1 | Planet gear | |
| 41 | Z***0 | Partition harness | |
| 42 | Z***0 | Planet gear frame | |
| 43 | Z***1 | Planet gear shaft | |
| 45 | N***0 | End cover | |
| 46 | B***4 | Washer | |
| 47 | B***0 | Bolt | |
| 48 | B***4 | Plug | |
| 49 | Z***0 | Bolt | |
| 50 | B***3 | Washer | |
| 51 | B***2 | Plug | |
| 52 | B***3 | Steal ball |
