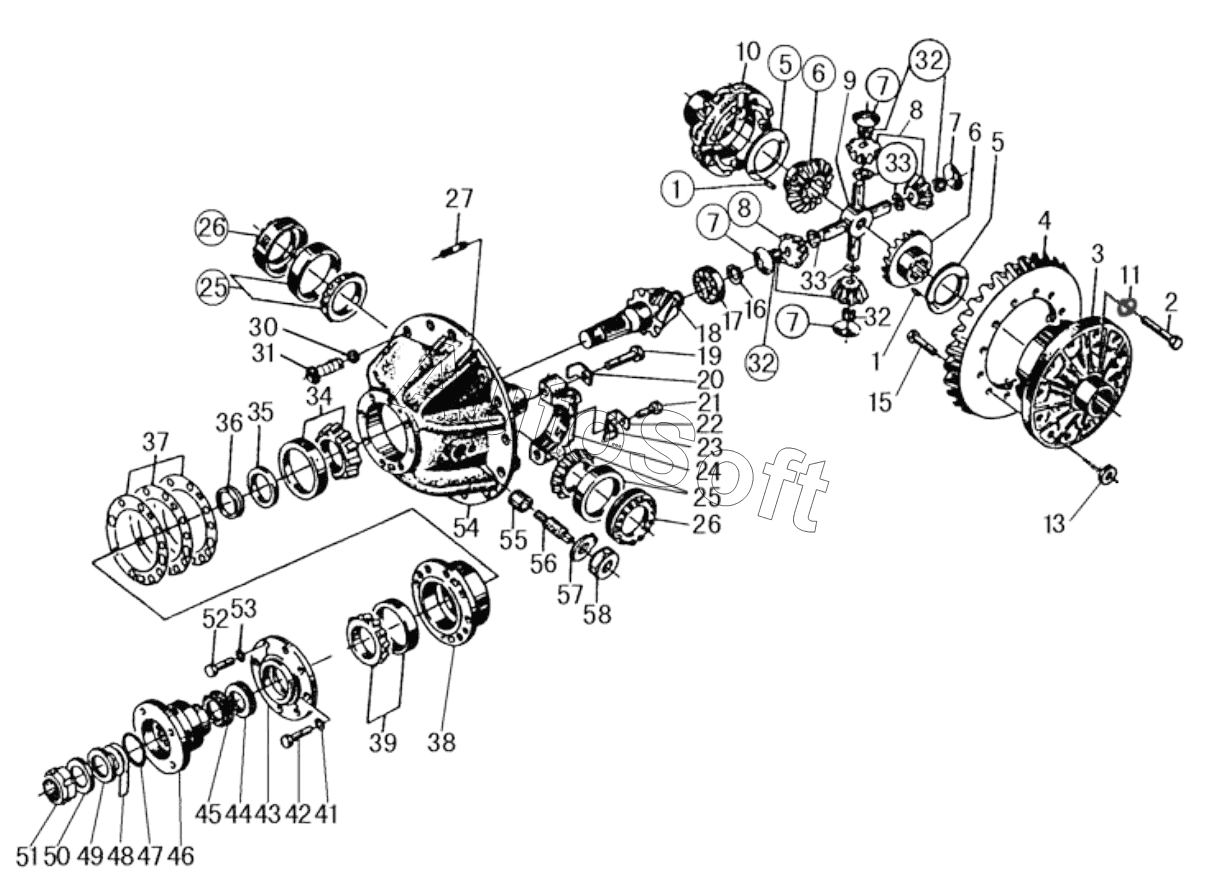

Каталог запасных частей к технике: SEM650B (2009). MAIN REDUCER & DIFFERENTIAL
1
1
2
3
4
5
5
Z610240760
Z610240760
6
6
7
7
7
7
8
8
9
10
11
13
15
16
17
18
19
Z610240770
20
21
22
23
24
25
25
26
26
27
30
31
32
32
32
32
32
32
32
32
33
33
34
35
36
37
38
39
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Z620590030
Z5201001700
NZ62059005020
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| NZ62059005020 | N***0 | Differential assembly | |
| Z5201001700 | Z***0 | Main reducer assembly of rear axle | |
| Z610240760 | Z***0 | Axle shaft gear washer | |
| Z610240770 | Z***0 | Connect bolt on differential frame | |
| Z620590030 | Z***0 | Main reducer assembly of front axle | |
| 1 | Z***0 | Pin | |
| 2 | B***5 | Bolt | |
| 3 | N***1 | Differential case | |
| 4 | Z***0 | Spiral bevel driven gear | |
| 5 | Z***0 | Spiral bevel driven gear | |
| 6 | Z***0 | Axle shaft gear | |
| 7 | Z***1 | Planet gear washer | |
| 8 | Z***0 | Planet gear | |
| 9 | Z***0 | Cardan shaft | |
| 10 | Z***1 | Right differential case | |
| 11 | B***3 | Washer | |
| 13 | Z***0 | Nut | |
| 15 | Z***0 | Bolt | |
| 16 | B***2 | Snap ring | |
| 17 | B***4 | Bearing | |
| 18 | Z***0 | Spiral bevel driving gear | |
| 19 | Z***0 | Spiral bevel driving gear | |
| 20 | B***6 | Washer | |
| 21 | B***0 | Bolt | |
| 22 | B***3 | Lock washer | |
| 23 | Z***0 | Lock plate | |
| 24 | Z***0 | Differential frame cove | |
| 25 | W***0 | Bearing | |
| 26 | Z***0 | Differential nut | |
| 27 | Z***0 | Pin | |
| 30 | B***3 | Washer | |
| 31 | B***0 | Bolt | |
| 32 | Z***0 | Bush | |
| 32 | Z***1 | Bush | |
| 33 | Z***0 | Spacer | |
| 34 | B***7 | Bearing | |
| 35 | Z***0 | Bearing sleeve | |
| 36 | Z***0 | Adjusting washer | |
| 37 | Z***0 | Adjusting washer | |
| 38 | Z***0 | Bearing seat | |
| 39 | B***6 | Bearing | |
| 41 | B***3 | Lock washer | |
| 42 | B***5 | Bolt | |
| 43 | Z***0 | End cover | |
| 44 | B***4 | Seal ring | |
| 45 | B***4 | Seal ring | |
| 46 | Z***0 | Flange | |
| 47 | B***0 | O-ring | |
| 48 | Z***1 | Adjusting washer | |
| 49 | Z***1 | Apron | |
| 50 | Z***0 | Washer | |
| 51 | Z***0 | Lock nut | |
| 52 | B***0 | Bolt | |
| 53 | B***4 | Washer | |
| 54 | N***0 | Main reducer case | |
| 55 | Z***0 | Copper pin | |
| 56 | Z***0 | Bolt | |
| 57 | Z***0 | Lock washer | |
| 58 | Z***0 | Nut |
