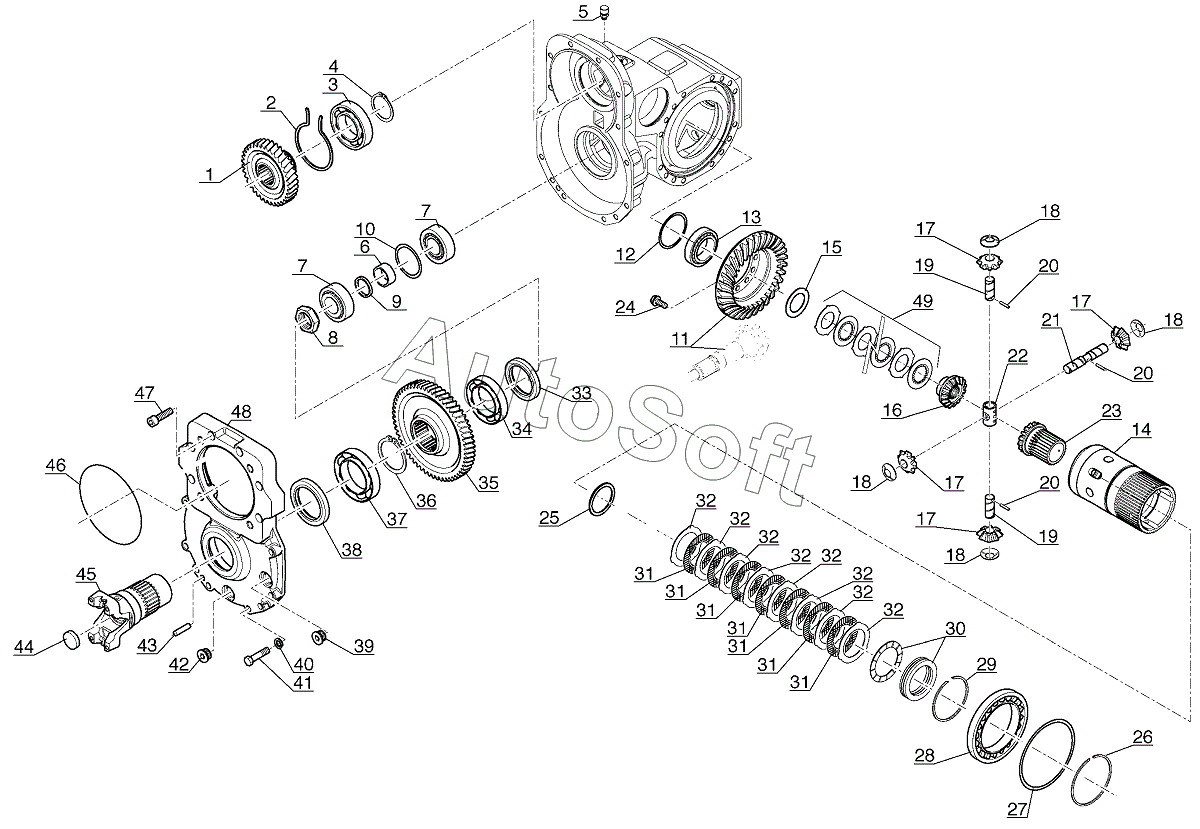

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). FRONT AXLE DIFFERENTIAL, AX 2048
1
2
3
4
5
6
7
7
8
9
9
10
10
10
11
12
12
12
12
13
14
15
16
17
17
17
17
18
18
18
18
19
19
20
20
20
21
22
23
24
25
26
27
27
27
28
29
30
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Gear | |
| 2 | 7***5 | Circlip | |
| 3 | 1***2 | Bearing | |
| 4 | 7***6 | Circlip | |
| 5 | 8***3 | Breather | |
| 6 | 7***2 | Spacer | |
| 7 | 7***9 | Bearing | |
| 8 | 7***7 | Nut | |
| 9 | 7***3 | Shim | |
| 9 | 7***4 | Shim | |
| 10 | 7***5 | Shim | |
| 10 | 7***6 | Shim | |
| 10 | 7***7 | Shim | |
| 11 | 7***8 | Bevel drive gear | |
| 12 | 7***9 | Shim | |
| 12 | 7***0 | Shim | |
| 12 | 7***1 | Shim | |
| 12 | 7***2 | Shim | |
| 13 | 1***6 | Taper roller bearing | |
| 14 | 7***9 | Differential housing | |
| 15 | 7***5 | Washer | |
| 16 | 7***0 | Planetary | |
| 17 | 7***2 | Differential spider pinion | |
| 18 | 7***8 | Washer | |
| 19 | 7***0 | Pin | |
| 20 | 7***5 | Pin | |
| 21 | 7***1 | Pin | |
| 22 | 7***0 | Cross plate | |
| 23 | 7***1 | Planetary | |
| 24 | 7***7 | Screw | |
| 25 | 7***2 | Friction washer | |
| 26 | 7***6 | Circlip | |
| 27 | 7***2 | Wedge | |
| 27 | 7***3 | Wedge | |
| 27 | 7***7 | Wedge | |
| 28 | 5***4 | Roller bearing | |
| 29 | 7***5 | Circlip | |
| 30 | 7***9 | Bearing | |
| 31 | 7***8 | Clutch disc | |
| 32 | 7***4 | Clutch disc | |
| 33 | 7***5 | Seal | |
| 34 | 1***6 | Bearing | |
| 35 | 7***5 | Gear | |
| 36 | 7***7 | Circlip | |
| 37 | 1***7 | Bearing | |
| 38 | 7***8 | Seal | |
| 39 | 7***3 | Plug | |
| 40 | 1***0 | Washer | |
| 41 | 7***7 | Screw | |
| 42 | 7***2 | Magnetic plug | |
| 43 | 5***5 | Centering pin | |
| 44 | 7***9 | Plug | |
| 45 | 7***0 | Flange | |
| 46 | 5***9 | O ring | |
| 47 | 7***7 | Screw | |
| 48 | 7***1 | Cover | |
| 49 | 7***3 | Clutch disc |
