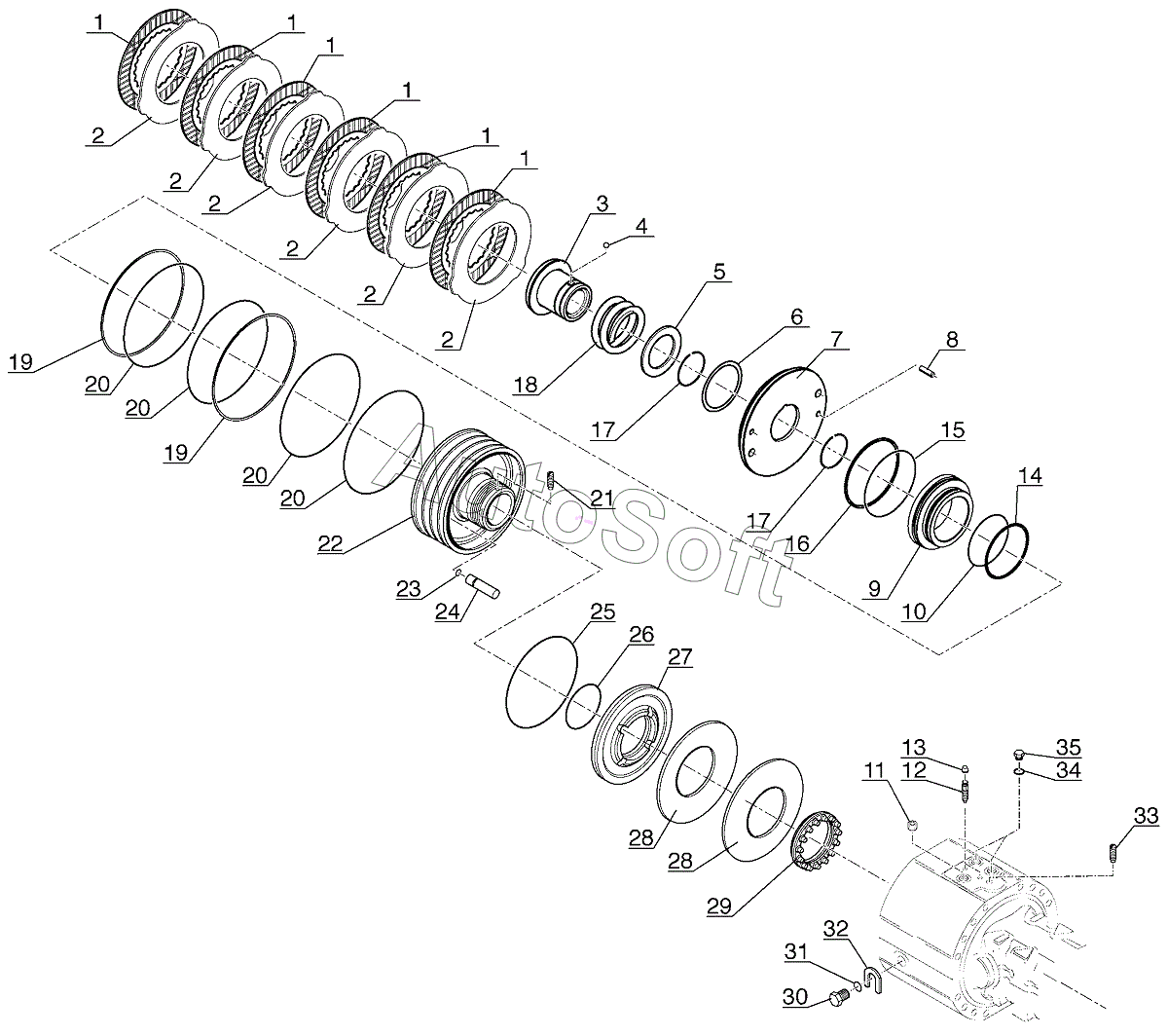

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). OIL BATH DISC BRAKE - FRONT AXLE, AX 2050
26
17
17
18
19
19
20
20
20
20
21
22
23
24
25
16
27
28
28
29
30
31
32
33
34
35
7
2
2
2
2
2
2
3
4
5
6
6
6
6
6
1
1
1
1
1
1
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Brake disc | |
| 2 | 7***5 | Intermediate disc | |
| 3 | 7***5 | Bushing | |
| 4 | 1***1 | Ball | |
| 5 | 7***4 | Spacer | |
| 6 | 1***6 | Shim | |
| 6 | 1***8 | Shim | |
| 6 | 4***2 | Shim | |
| 6 | 5***5 | Shim | |
| 6 | 5***7 | Shim | |
| 7 | 7***3 | Intermediate disc | |
| 8 | 7***9 | Pin | |
| 9 | 7***2 | Piston | |
| 10 | 7***0 | O ring | |
| 11 | 1***7 | Locking screw | |
| 12 | 1***0 | Bleeder screw | |
| 13 | 1***6 | Plug | |
| 14 | 7***3 | Bushing | |
| 15 | 7***4 | Seal | |
| 16 | 7***5 | Bushing | |
| 17 | 7***3 | Circlip | |
| 18 | 7***4 | Spring | |
| 19 | 7***1 | Bushing | |
| 20 | 7***2 | O ring | |
| 21 | 7***5 | Pin | |
| 22 | 7***8 | Piston | |
| 23 | 7***6 | O ring | |
| 24 | 7***8 | Pin | |
| 25 | 7***9 | O ring | |
| 26 | 7***6 | O ring | |
| 27 | 7***4 | Piston | |
| 28 | 7***2 | Spring | |
| 29 | 7***0 | Nut | |
| 30 | 7***8 | Screw | |
| 31 | 5***1 | O ring | |
| 32 | 7***5 | Spacer | |
| 33 | 7***6 | Needle valve | |
| 34 | 1***8 | Bushing | |
| 35 | 6***5 | Screw |
