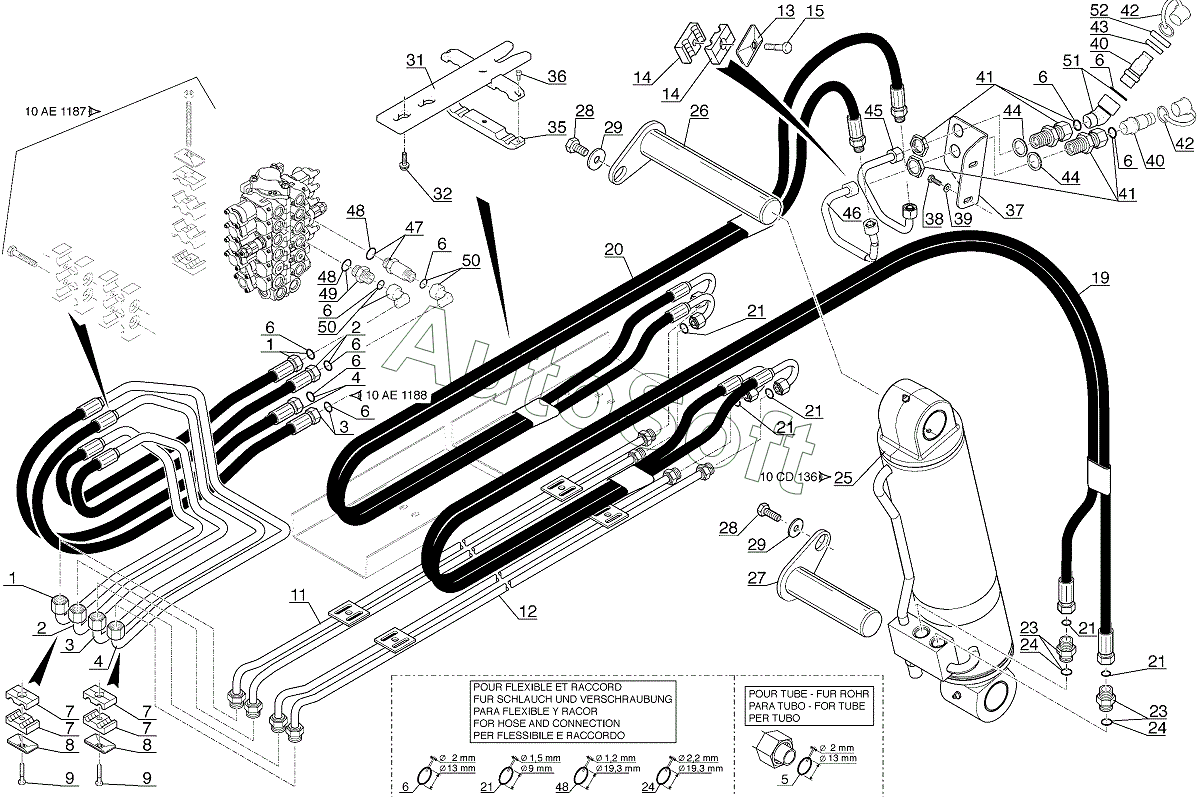

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). HYDRAULIC (Jib circuit - Tilting), 10 AE 1186
42
42
29
29
31
32
35
36
37
38
39
40
40
41
41
28
28
43
44
44
45
46
47
48
48
48
49
50
50
51
52
13
2
2
3
3
4
4
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
9
11
12
1
1
14
14
15
19
20
21
21
21
21
21
21
23
23
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Hose | |
| 2 | 2***6 | Hose | |
| 3 | 2***4 | Hose | |
| 4 | 2***3 | Hose | |
| 5 | 2***7 | O ring | |
| 6 | 2***7 | O ring | |
| 7 | 1***8 | Half clamp | |
| 8 | 1***4 | Protection plate | |
| 9 | 6***3 | Screw | |
| 11 | 2***9 | Tube | |
| 12 | 2***8 | Tube | |
| 13 | 1***4 | Protection plate | |
| 14 | 1***8 | Half clamp | |
| 15 | 6***3 | Screw | |
| 19 | 2***5 | Hose | |
| 20 | 2***4 | Hose | |
| 21 | 1***4 | O ring | |
| 23 | 1***8 | Connection | |
| 24 | 1***3 | O ring | |
| 25 | 2***3 | Tilting cylinder | |
| 26 | 2***2 | Upper axle | |
| 27 | 2***0 | Lower axle | |
| 28 | 6***0 | Screw | |
| 29 | 4***1 | Washer | |
| 31 | 2***7 | Flange bracket | |
| 32 | 2***8 | Screw | |
| 35 | 2***4 | Half-flange | |
| 36 | 2***7 | Screw | |
| 37 | 2***3 | Coupling bracket | |
| 38 | 3***1 | Screw | |
| 39 | 6***4 | Washer | |
| 40 | 2***7 | Connection | |
| 41 | 2***5 | Connection | |
| 42 | 2***8 | Plug | |
| 43 | 4***8 | Nut | |
| 44 | 1***8 | Washer | |
| 45 | 2***4 | Tube | |
| 46 | 2***9 | Tube | |
| 47 | 1***8 | Extension union | |
| 48 | 1***3 | O ring | |
| 49 | 1***5 | Union | |
| 50 | 1***5 | Elbow connector adaptor | |
| 51 | 2***8 | Conection | |
| 52 | 2***4 | Bushing |
