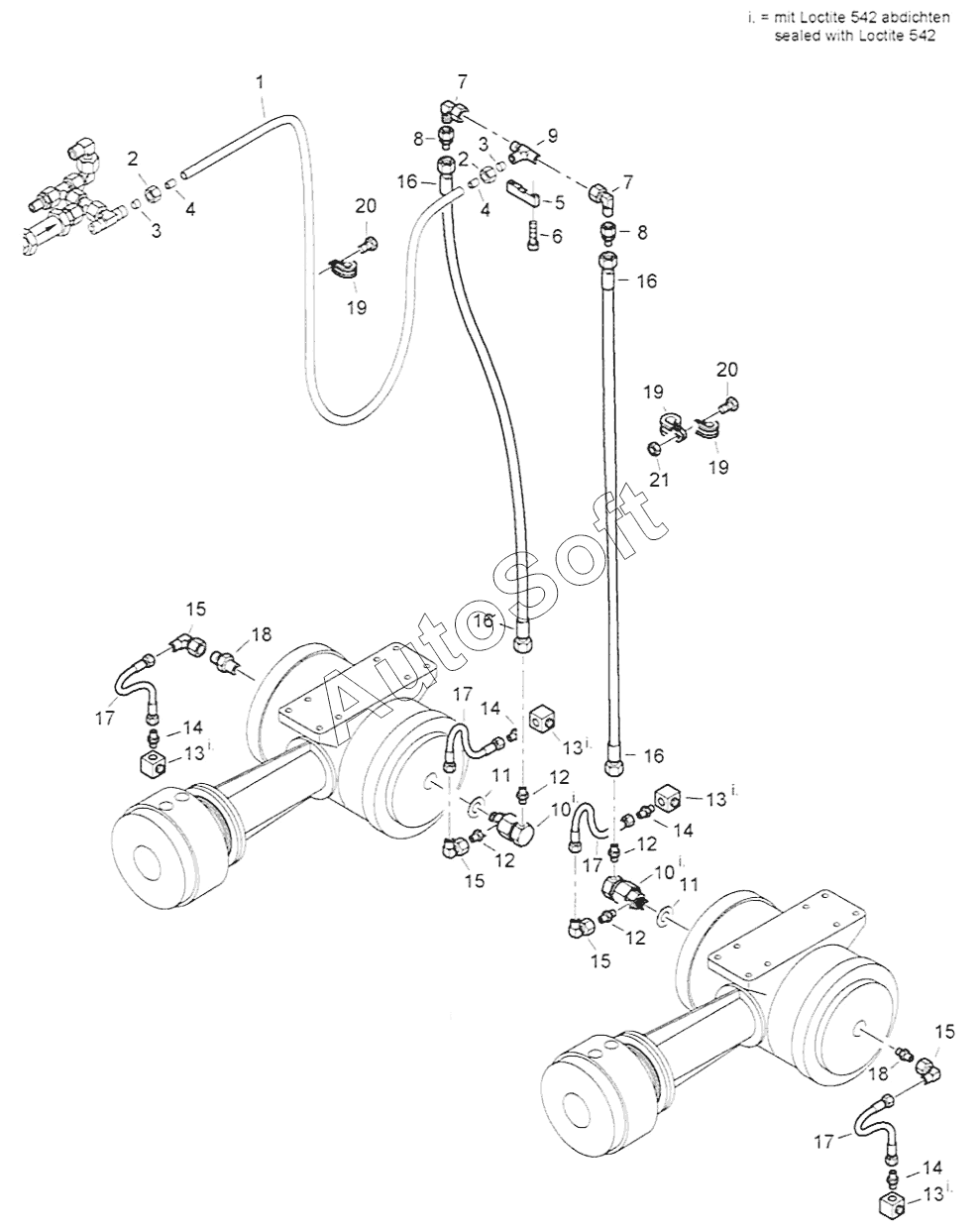

Каталог запасных частей к технике: BOMAG BW 24RH (2012). T3-Tyre Inflator
11
11
21
20
20
19
19
19
18
18
17
17
17
17
16
16
16
16
15
15
15
15
14
14
14
14
13
13
13
13
12
12
12
12
1
10
10
9
8
8
7
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Plastic hose | |
| 2 | 0***2 | Cap nut | |
| 3 | 0***1 | Cutting ring | |
| 4 | 0***0 | Socket | |
| 5 | 4***4 | Clamp | |
| 6 | 0***7 | Socket-head cap screw | |
| 7 | 0***4 | Socket | |
| 8 | 0***6 | Reducing union | |
| 9 | 0***8 | T-union | |
| 10 | 0***4 | rotor | |
| 11 | 0***8 | Sealing ring | |
| 12 | 0***6 | Double-ended union | |
| 13 | 3***0 | Pressure safety valve | |
| 14 | 0***6 | Double-ended union | |
| 15 | 0***1 | Angular union | |
| 16 | 0***5 | Hose | |
| 17 | 0***6 | Hose assy. ac. WN3111 | |
| 18 | 0***6 | Double-ended union | |
| 19 | 0***2 | Tube clamp | |
| 20 | 0***6 | Hexagon bolt | |
| 21 | 0***0 | Hexagon nut |
