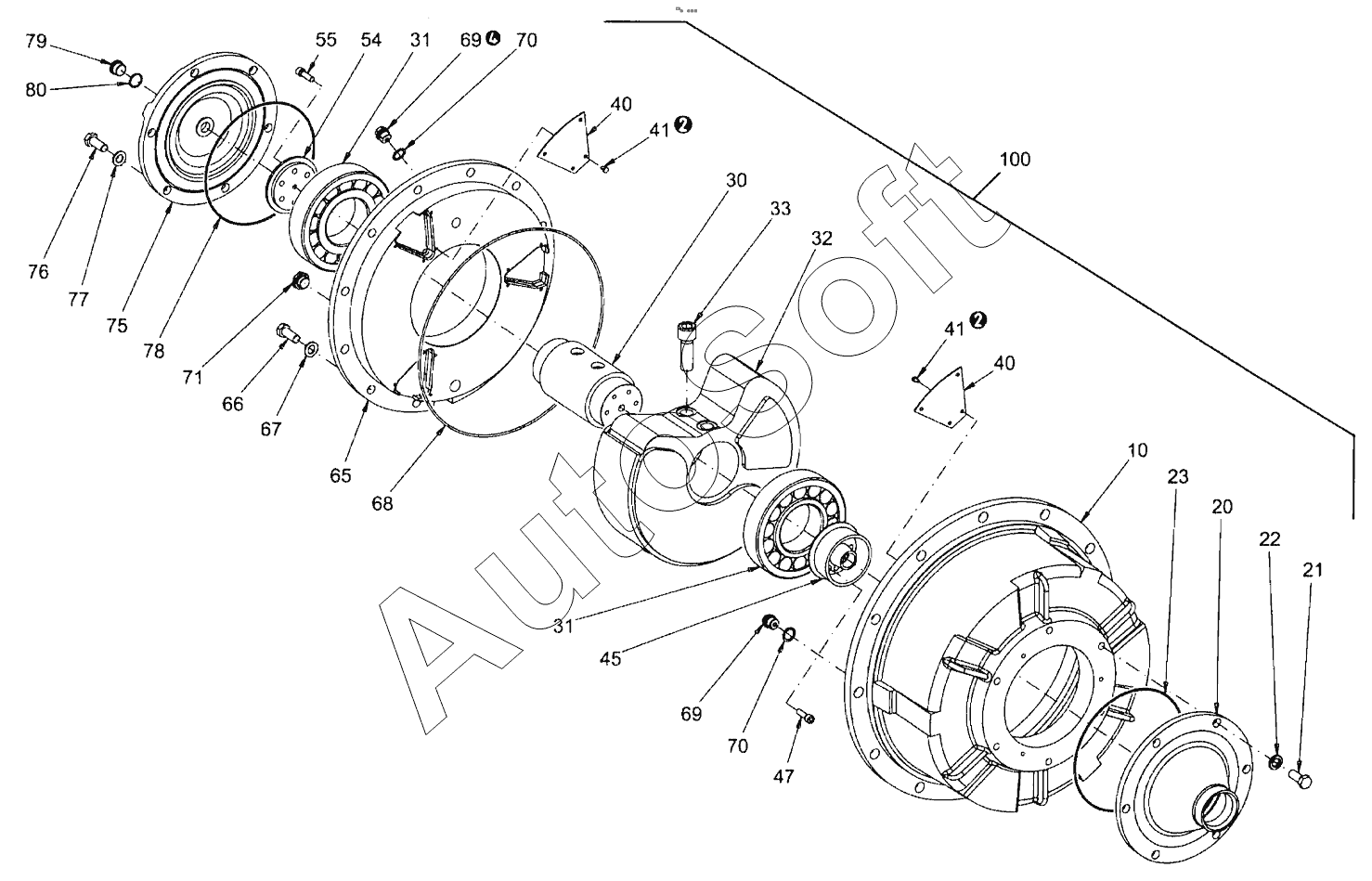

Каталог запасных частей к технике: HAMM 3516 (2008). DRUM WITH VIBRATOR (WITH DRUM DRIVE) VERSION 3516/3516P
10
20
21
22
23
30
31
31
32
33
40
40
41
41
45
47
54
55
65
66
67
68
69
69
70
70
71
75
76
77
78
79
80
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 4***3 | HOUSING | |
| 20 | 1***3 | FLANGE | |
| 21 | 1***3 | HEXAGON SCREW | |
| 22 | 2***3 | WASHER VERSION 3411 | |
| 23 | 3***1 | O-RING SEAL | |
| 30 | 1***2 | UNBALANCE SHAFT | |
| 31 | 3***9 | CYLINDRICAL ROLLER BEARING | |
| 32 | 8***4 | UNBALANCE | |
| 33 | 3***1 | CHEESE-HEAD SCREW | |
| 40 | 4***6 | METAL PLATE | |
| 41 | 2***4 | HEXAGON SCREW | |
| 45 | 1***2 | DRIVER | |
| 47 | 2***9 | CHEESE-HEAD SCREW | |
| 54 | 4***6 | LID | |
| 55 | 2***9 | CHEESE-HEAD SCREW | |
| 65 | 4***7 | FLANGE | |
| 66 | 1***3 | HEXAGON SCREW | |
| 67 | 2***3 | WASHER VERSION 3411 | |
| 68 | 3***5 | O-RING SEAL | |
| 69 | 1***4 | LOCKING SCREW | |
| 70 | 2***7 | SEALING RING | |
| 71 | 2***6 | INSPECTION GLASS | |
| 75 | 1***9 | LID | |
| 76 | 1***3 | HEXAGON SCREW | |
| 77 | 2***3 | WASHER VERSION 3411 | |
| 78 | 3***1 | O-RING SEAL | |
| 79 | 3***4 | LOCKING SCREW | |
| 80 | 2***5 | SEALING RING | |
| 100 | 8***3 | VIBRATOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
