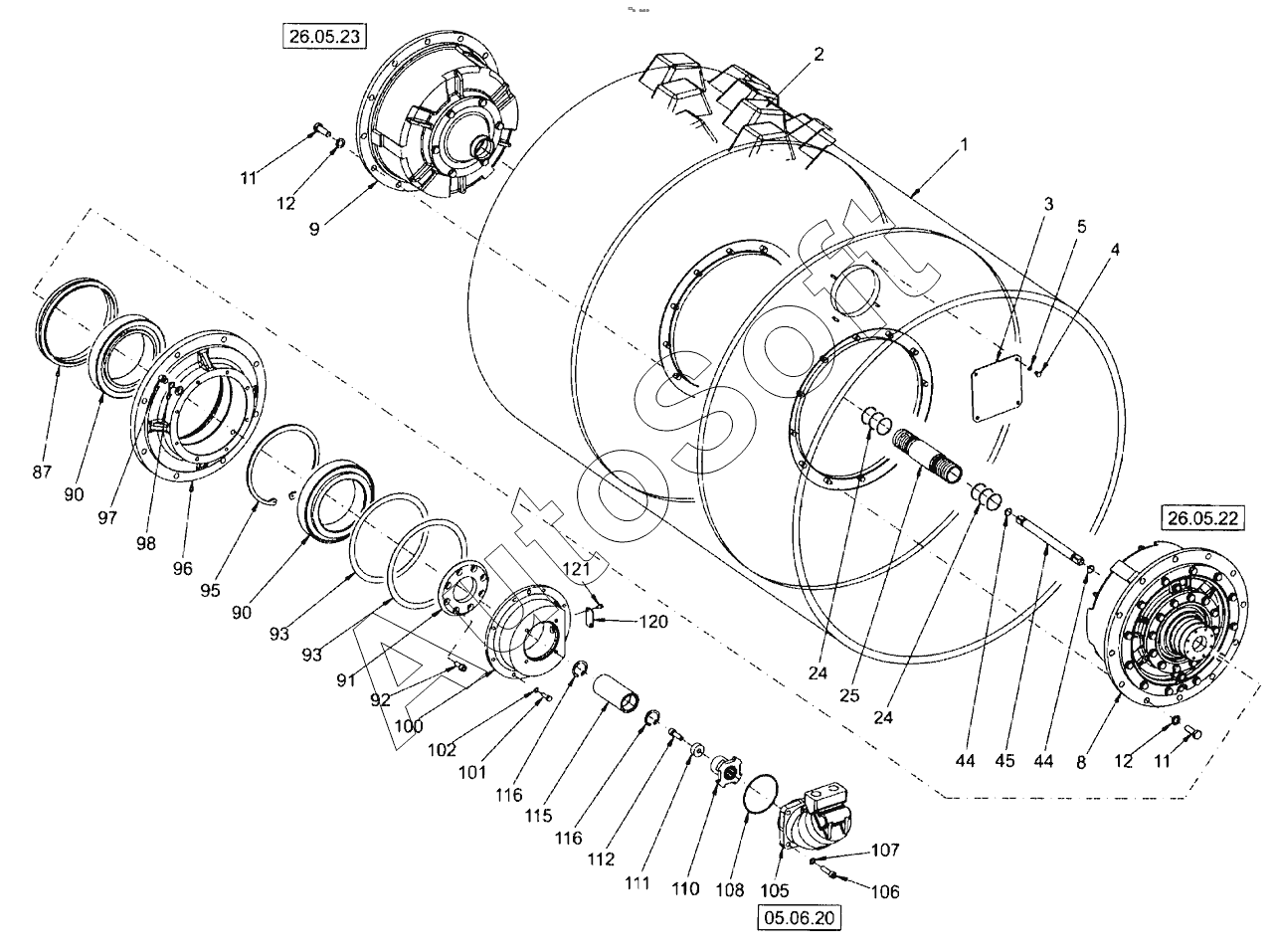

Каталог запасных частей к технике: HAMM 3516 (2008). DRUM WITH VIBRATOR (WITH DRUM DRIVE) VERSION 3518/3520/3518P/3520P
107
96
97
98
100
101
102
105
106
95
108
110
111
112
115
116
116
120
121
24
24
2
3
4
5
8
9
11
11
12
12
1
25
44
44
45
87
90
90
91
92
93
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | SMOOTH ROLLER DRUM | |
| 2 | 8***8 | PADFOOT DRUM | |
| 3 | 4***3 | LID | |
| 4 | 2***3 | HEXAGON SCREW | |
| 5 | 2***3 | LOCKING WASHER | |
| 8 | 8***5 | VIBRATOR | |
| 9 | 8***3 | VIBRATOR | |
| 11 | 2***6 | HEXAGON SCREW | |
| 12 | 3***0 | WASHER | |
| 24 | 3***9 | O-RING SEAL | |
| 25 | 1***8 | PIPE | |
| 44 | 1***7 | O-RING SEAL | |
| 45 | 1***4 | SHAFT | |
| 87 | 3***0 | AXIAL FACE SEAL | |
| 90 | 3***7 | TAPER ROLLER BEARING | |
| 91 | 4***1 | COVER | |
| 92 | 2***1 | CHEESE-HEAD SCREW | |
| 93 | 2***5 | LAMINUM SHIM | |
| 95 | 2***3 | LOCKING RING | |
| 96 | 8***1 | FLANGED BEARING | |
| 97 | 2***3 | LOCKING SCREW | |
| 98 | 2***8 | SEALING RING | |
| 100 | 1***0 | COVER | |
| 101 | 2***3 | HEXAGON SCREW | |
| 102 | 2***3 | LOCKING WASHER | |
| 105 | 1***9 | CONSTANT MOTOR COMPL. | |
| 106 | 2***1 | CHEESE-HEAD SCREW | |
| 107 | 2***0 | LOCKING WASHER | |
| 108 | 3***4 | O-RING SEAL | |
| 110 | 8***2 | DRIVER | |
| 111 | 2***3 | WASHER | |
| 112 | 2***6 | CHEESE-HEAD SCREW | |
| 115 | 4***8 | COUPLING | |
| 116 | 2***3 | LOCKING RING | |
| 120 | 1***8 | COVER SHEET | |
| 121 | 2***4 | HEXAGON SCREW |
