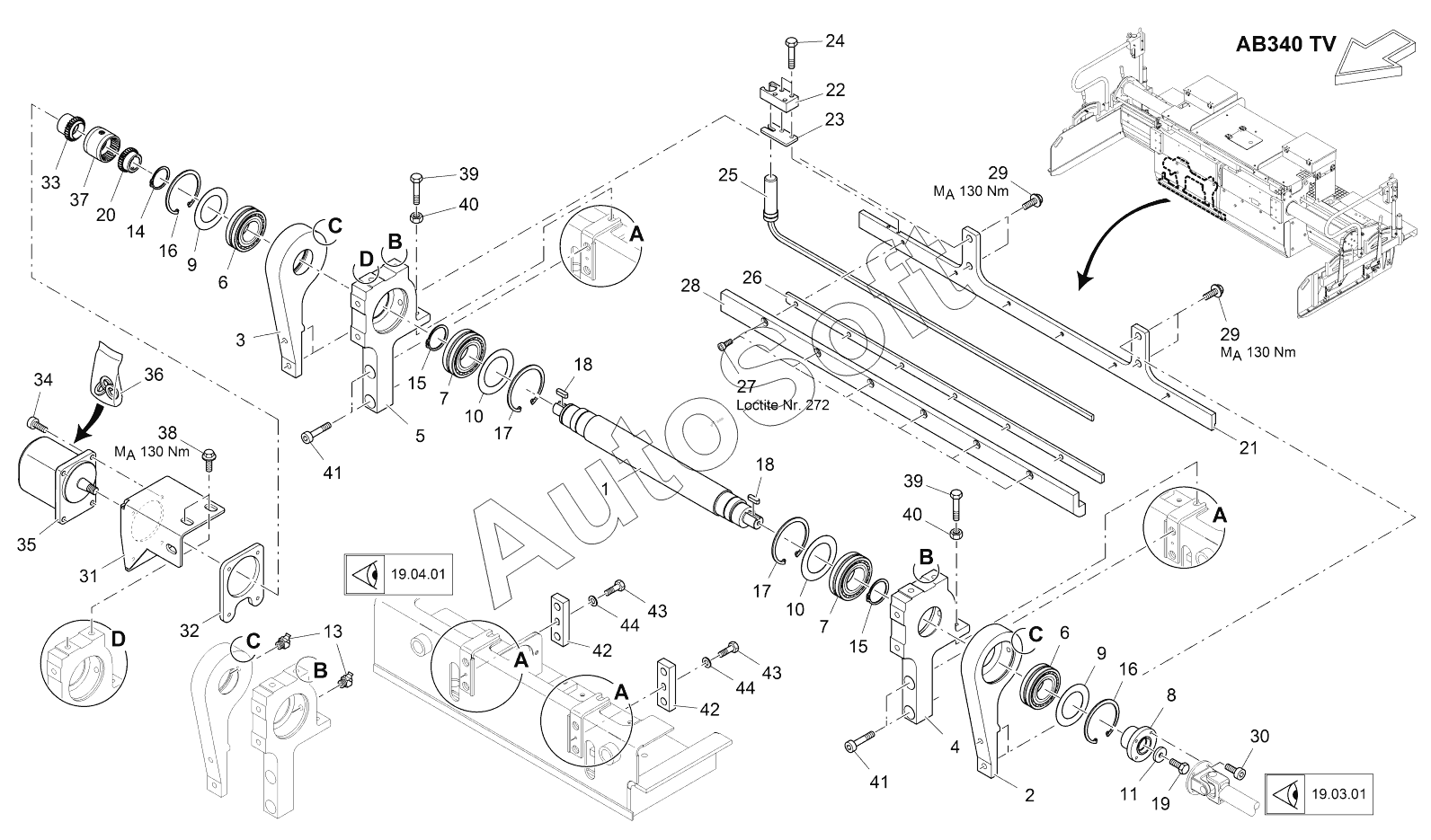

Каталог запасных частей к технике: VOGELE AB 340 (2016). TAMPER: BASIC SCREED, RIGHT
1
2
3
4
5
6
6
7
7
8
9
9
10
10
11
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | ECCENTRIC SHAFT | |
| 2 | 4***1 | CONNECTING ROD | |
| 3 | 4***2 | CONNECTING ROD | |
| 4 | 4***0 | BEARING, LEFT | |
| 5 | 4***1 | BEARING, RIGHT | |
| 6 | 9***5 | SELF-ALIGNING ROLLER BEARING | |
| 7 | 9***5 | SELF-ALIGNING ROLLER BEARING | |
| 8 | 4***8 | FLANGE | |
| 9 | 4***2 | WASHER | |
| 10 | 4***3 | WASHER | |
| 11 | 9***0 | WASHER | |
| 13 | 9***4 | GREASING NIPPLE | |
| 14 | 9***1 | SEEGER RING | |
| 15 | 9***1 | SEEGER RING | |
| 16 | 9***2 | SEEGER CIRCLIP RING | |
| 17 | 9***2 | SEEGER CIRCLIP RING | |
| 18 | 9***5 | FEATHER KEY | |
| 19 | 9***3 | SCREW | |
| 20 | 4***2 | COUPLING HUB | |
| 21 | 2***1 | PLATE, RIGHT SIDE | |
| 22 | 2***7 | HOLDER | |
| 23 | 2***3 | METAL PLATE | |
| 24 | 9***3 | SCREW | |
| 25 | 2***0 | HEATING ROD | |
| 26 | 2***9 | METAL PLATE | |
| 27 | 2***5 | SCREW | |
| 28 | 2***7 | TAMPER BAR | |
| 29 | 2***3 | SCREW | |
| 30 | 9***2 | SCREW | |
| 31 | 2***6 | METAL PLATE | |
| 32 | 2***9 | METAL PLATE | |
| 33 | 4***1 | COUPLING HUB | |
| 34 | 9***2 | SCREW | |
| 35 | 2***1 | HYDRAULIC MOTOR | |
| 36 | 9***1 | SET OF SEALS | |
| 37 | 4***3 | COUPLING SLEEVE | |
| 38 | 2***0 | SCREW | |
| 39 | 9***3 | SCREW | |
| 40 | 9***4 | NUT | |
| 41 | 9***2 | SCREW | |
| 42 | 4***8 | SUPPORTING PLATE | |
| 43 | 9***3 | SCREW | |
| 44 | 9***5 | WASHER |
