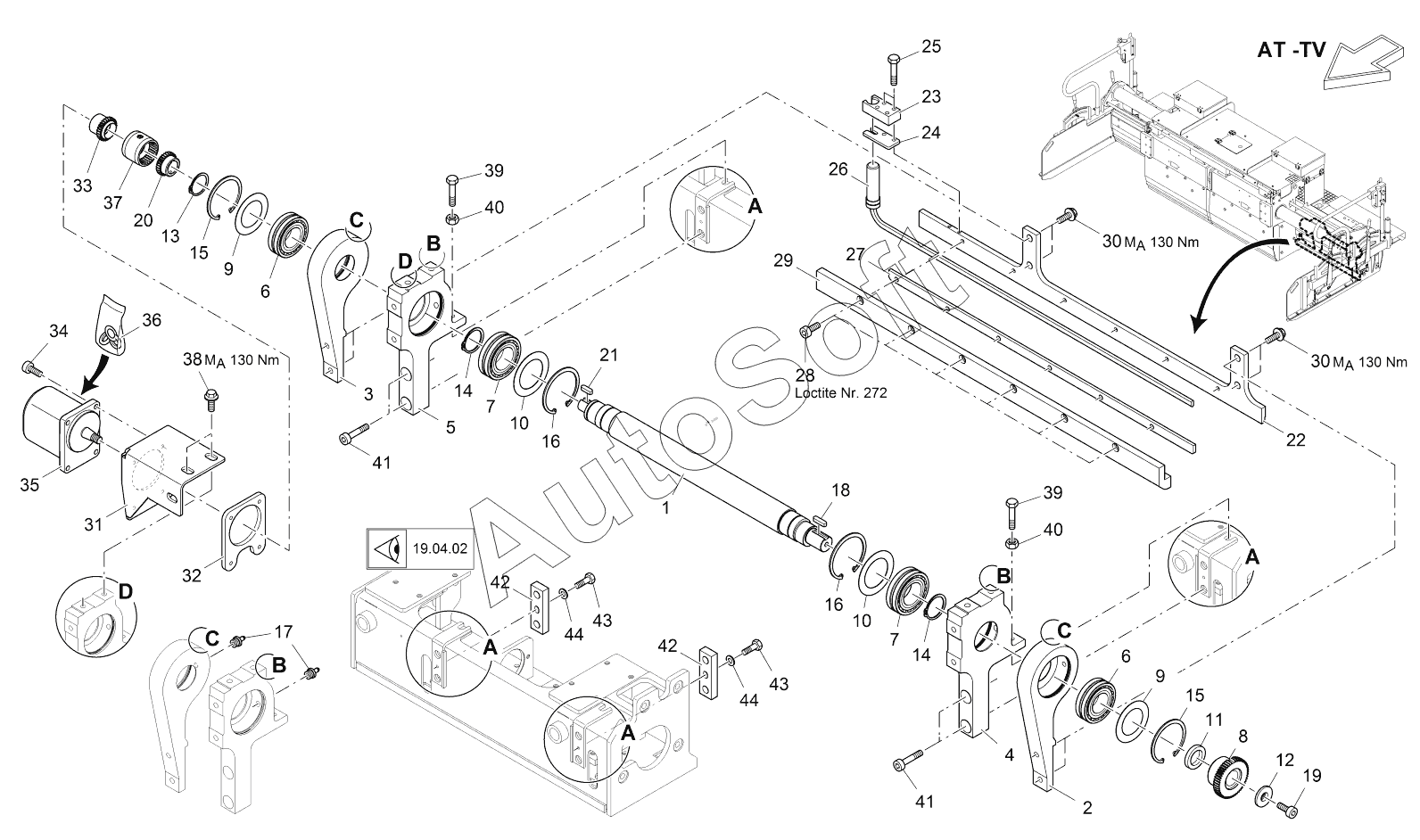

Каталог запасных частей к технике: VOGELE AB 340 (2016). TAMPER: EXTENDING UNIT, LEFT
34
24
25
26
27
28
29
30
30
31
32
33
23
35
36
37
38
39
39
40
40
41
41
42
42
43
43
44
44
12
2
3
4
5
6
6
7
7
8
9
9
10
10
11
1
13
14
14
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | ECCENTRIC SHAFT | |
| 2 | 4***1 | CONNECTING ROD | |
| 3 | 4***2 | CONNECTING ROD | |
| 4 | 4***0 | BEARING, LEFT | |
| 5 | 4***1 | BEARING, RIGHT | |
| 6 | 9***5 | SELF-ALIGNING ROLLER BEARING | |
| 7 | 9***5 | SELF-ALIGNING ROLLER BEARING | |
| 8 | 4***2 | COUPLING HUB | |
| 9 | 4***2 | WASHER | |
| 10 | 4***3 | WASHER | |
| 11 | 2***5 | DISTANCE RING | |
| 12 | 2***7 | SLEEVE | |
| 13 | 9***1 | SEEGER RING | |
| 14 | 9***1 | SEEGER RING | |
| 15 | 9***2 | SEEGER CIRCLIP RING | |
| 16 | 9***2 | SEEGER CIRCLIP RING | |
| 17 | 9***4 | LUBRICATION NIPPLE | |
| 18 | 9***5 | FEATHER KEY | |
| 19 | 9***4 | SCREW | |
| 20 | 4***2 | COUPLING HUB | |
| 21 | 9***5 | FEATHER KEY | |
| 22 | 2***7 | PLATE, LEFT SIDE | |
| 23 | 2***7 | HOLDER | |
| 24 | 2***3 | METAL PLATE | |
| 25 | 9***3 | SCREW | |
| 26 | 2***0 | HEATING ROD | |
| 27 | 2***6 | METAL PLATE | |
| 28 | 2***5 | SCREW | |
| 29 | 2***2 | TAMPER BAR | |
| 30 | 2***3 | SCREW | |
| 31 | 2***6 | METAL PLATE | |
| 32 | 2***9 | METAL PLATE | |
| 33 | 4***1 | COUPLING HUB | |
| 34 | 9***2 | SCREW | |
| 35 | 2***1 | HYDRAULIC MOTOR | |
| 36 | 9***1 | SET OF SEALS | |
| 37 | 4***3 | COUPLING SLEEVE | |
| 38 | 2***0 | SCREW | |
| 39 | 9***3 | SCREW | |
| 40 | 9***4 | NUT | |
| 41 | 9***2 | SCREW | |
| 42 | 4***8 | SUPPORTING PLATE | |
| 43 | 9***3 | SCREW | |
| 44 | 9***5 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
