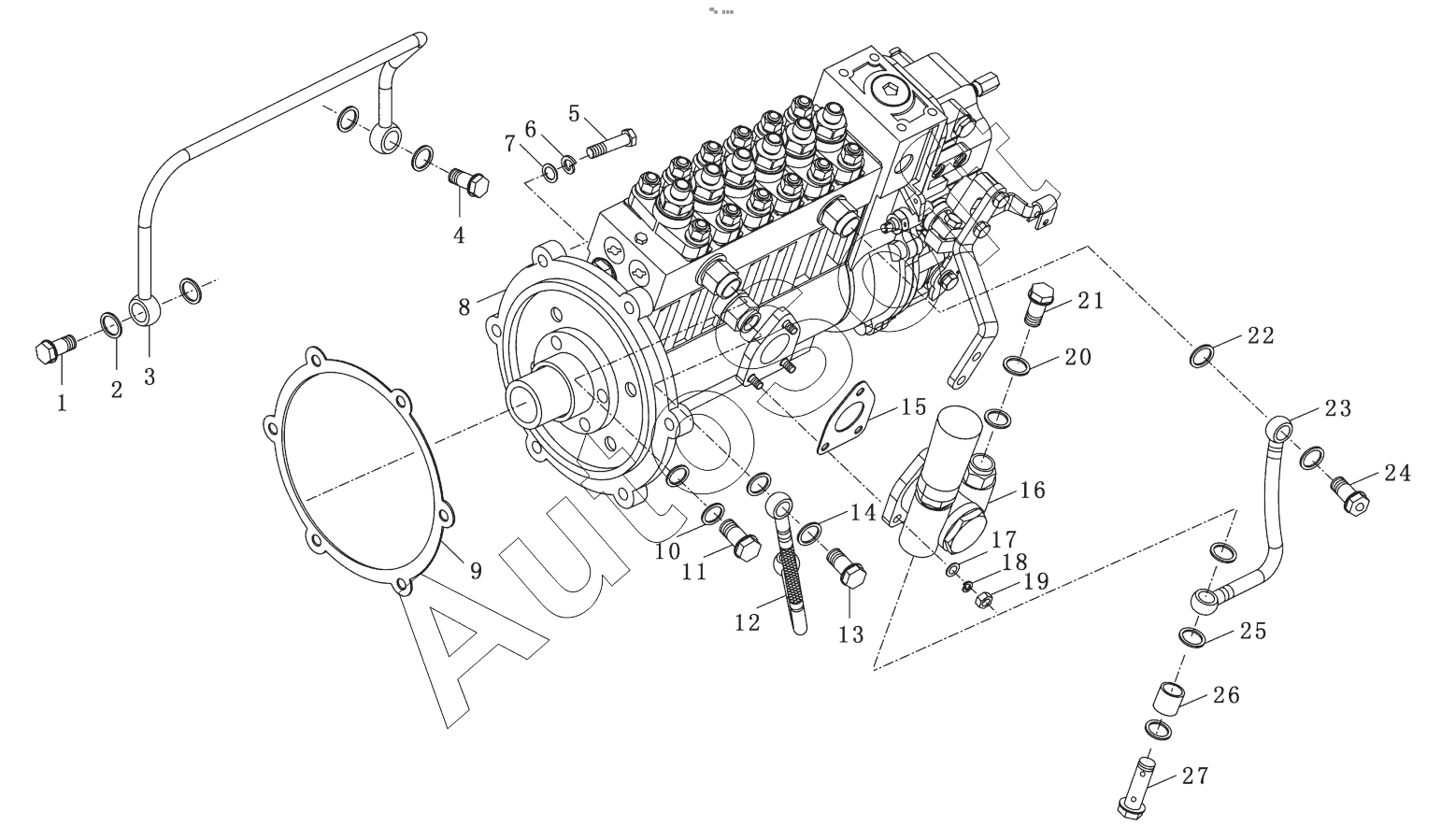

Каталог запасных частей к технике: YTO X1204 (2013). Fuel Injection Pump Installation assy Assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SI/HZ2204A-02 | S***2 | Tappet assy | |
| SP/HF2205.5-04 | S***4 | Joint bolt assy, fuel inlet pipe | |
| SY2023A1 | S***1 | Hand primer assy | |
| 1 | 5***2 | Lubricating oil pipe screw | |
| 10 | B***A | Washer | |
| 11 | B***1 | Steering pipe joint bolt | |
| 12 | 6***3 | Lubricating oil pump | |
| 13 | B***1 | Oil inlet bolt | |
| 14 | B***9 | Nozzle gasket | |
| 15 | B***B | Oil transfer pump gasket | |
| 16 | S***B | Feed pump | |
| 16.1 | S***9 | Screw plug | |
| 16.10 | S***1 | Delivery pipe joint chair | |
| 16.11 | S***1 | Washer | |
| 16.12 | S***2 | Protecting sleeve | |
| 16.13 | S***3 | Joint bolt, fuel outlet pipe | |
| 16.14 | S***8 | Sealing ring | |
| 16.15 | S***4 | Hand primer joint chair | |
| 16.16 | S***7 | Reinforced oil seal | |
| 16.17 | S***6 | Guide sleeve | |
| 16.18 | S***3 | Cylinder | |
| 16.19 | S***1 | Knochout pin assy | |
| 16.2 | S***8 | O-rubber sealing ring | |
| 16.20 | S***2 | Return spring | |
| 16.21 | S***4 | Valve seat | |
| 16.22 | S***5 | Check valve | |
| 16.23 | S***5 | Check valve spring | |
| 16.24 | X***2 | Spring seat | |
| 16.25 | S***3 | Roller | |
| 16.26 | S***2 | Tappet | |
| 16.27 | S***1 | Slid rod | |
| 16.28 | S***4 | Pin | |
| 16.29 | S***1 | Wire loop | |
| 16.3 | S***7 | Piston spring | |
| 16.30 | S***2 | Push rod | |
| 16.31 | S***3 | Reinforced oil seal | |
| 16.32 | S***1 | Fuel supply pump housing | |
| 16.33 | S***2 | Filter screen | |
| 16.34 | S***1 | Washer | |
| 16.35 | S***2 | Protecting sleeve | |
| 16.36 | G***2 | Nut M8-8-Zn.D | |
| 16.4 | S***6 | Fuel supply pump piston | |
| 16.5 | S***1 | Designation strip | |
| 16.6 | S***5 | Check valve seat | |
| 16.7 | S***2 | Check valve | |
| 16.8 | S***0 | Check valve spring | |
| 16.9 | S***3 | Washer | |
| 17 | G***8 | Washer 10-140HV-Zn.D | |
| 18 | G***3 | Spring washer 8 | |
| 19 | G***2 | Nut M8-8-Zn.D | |
| 2 | 4***E | Washer | |
| 20 | S***1 | Washer | |
| 21 | S***3 | Oil bolt | |
| 22 | S***1 | Washer | |
| 23 | 6***0 | Oil pump tubing | |
| 24 | B***0 | Overflow fuel valve assembly | |
| 25 | S***1 | Washer | |
| 26 | S***2 | Antifouling ring | |
| 27 | S***1 | Oil inlet bolt | |
| 3 | 6***E | Advance machine lubricating oil pipe | |
| 4 | 5***2 | Lubricating oil pipe screw | |
| 5 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 6 | G***3 | Spring washer 8 | |
| 7 | G***8 | Washer 10-140HV-Zn.D | |
| 8 | B***F | Fuel injection pump | |
| 8.1 | P***0 | Fuel injection pump joint board | |
| 8.10 | B***0 | Overflow fuel valve assembly | |
| 8.11 | Y***6 | Copper washer | |
| 8.12 | P***2 | Oil deflector | |
| 8.13 | Y***7 | Copper washer | |
| 8.14 | B***4 | Copper washer | |
| 8.15 | Y***7 | Tappet body assembly | |
| 8.16 | B***8 | Plunger spring | |
| 8.17 | Y***9 | Upper seat, plunger spring | |
| 8.18 | Y***I | Plunger | |
| 8.19 | B***I | Plunger barrel | |
| 8.2 | Q***2 | O-rubber sealing ring 85x3.1 | |
| 8.20 | B***1 | Sealing washer | |
| 8.21 | Y***I | Delivery valve | |
| 8.22 | Y***2 | The oil valve seat | |
| 8.23 | Y***5 | Spring, delivery valve | |
| 8.24 | G***2 | O sealing ring 15x1.8 | |
| 8.25 | B***A | Joint, delivery valve | |
| 8.26 | Y***6 | O-rubber sealing ring | |
| 8.27 | T***0 | Governor housing assy | |
| 8.28 | T***0 | Fly hammer assy | |
| 8.29 | T***7 | Washer | |
| 8.3 | G***4 | Bearing 7025E | |
| 8.30 | T***0 | Governor cover assy | |
| 8.31 | G***8 | Bolt M6x45 | |
| 8.32 | G***7 | Washer 12 | |
| 8.33 | G***0 | Bolt M6x25 | |
| 8.4 | Y***8 | Copper washer | |
| 8.5 | B***1 | Pipe joint | |
| 8.6 | B***A | Copper washer | |
| 8.7 | B***1 | Screw, pipe | |
| 8.8 | B***9 | Nozzle gasket | |
| 8.9 | P***1 | Small hexangular bolt | |
| 9 | L***1 | Fuel injection pump connection plate gasket |
