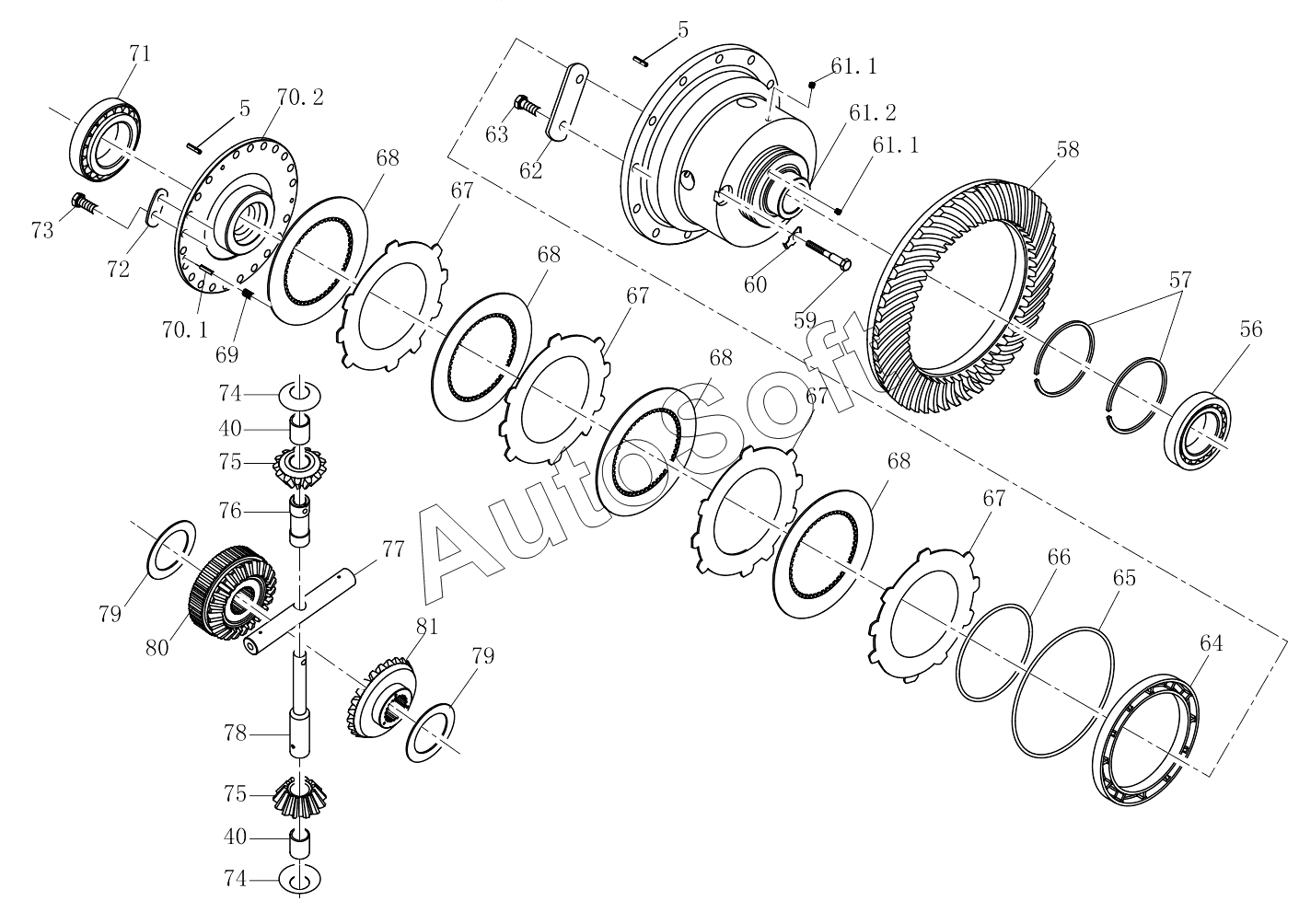

Каталог запасных частей к технике: YTO LX2204 (2023). Общий задний редуктор (буфер ВОМ)
5
5
40
40
56
57
58
59
60
61.1
61.1
61.2
62
63
64
65
66
67
67
67
67
68
68
68
68
69
70.1
70.2
71
72
73
74
74
75
75
76
77
78
79
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Корпус картера задней трансмиссии | |
| 10 | 2***1 | Болт с двойным концом | |
| 11 | 2***6 | Комбинированная уплотнительная шайба | |
| 12 | 2***6 | Магнитная пробка для слива масла | |
| 13 | 2***5 | О-Кольцо | |
| 14 | 2***5 | Комбинированная уплотнительная шайба | |
| 15 | 2***9 | Заглушка Винт | |
| 16 | 2***0 | Соединение труб, блокировка дифференциала | |
| 17 | 2***1 | Внутренней масляной трубки, блокировка дифференциала | |
| 18 | 2***7 | Соединение маслопровода, блокировка дифференциала | |
| 19 | 2***7 | Комбинированная уплотнительная шайба | |
| 2 | 2***1 | Болт | |
| 20 | 2***6 | Винт | |
| 21 | 2***3 | Шайба | |
| 22.1 | 2***0 | Держатель подшипника масляного насоса | |
| 22.10 | 2***6 | Стопорное кольцо | |
| 22.11 | 2***9 | О-Кольцо | |
| 22.12 | 2***7 | Шайба | |
| 22.13 | 2***3 | Болт | |
| 22.2 | 2***5 | Подшипник | |
| 22.3 | 2***5 | Картер трансмиссии, масляный насос | |
| 22.4 | 2***4 | Ведомая шестерня, масляный насос | |
| 22.5 | 2***9 | Ведомый вал, масляный насос | |
| 22.6 | 2***4 | Болт | |
| 22.7 | 2***1 | Шайба | |
| 22.8 | 2***2 | Штифт вала | |
| 22.9 | 2***3 | Центральный холостой ход | |
| 23 | 2***8 | Positioning pin | |
| 24 | 2***7 | Вал холостого хода, масляный насос | |
| 25 | 2***1 | Подшипник | |
| 26 | 2***5 | Холостой ход, масляный насос | |
| 27 | 2***4 | Retaining ring | |
| 28 | 2***6 | Втулка вала, холостой ход масляного насоса | |
| 29 | 2***9 | Стопорный штифт винтовой резьбы | |
| 3 | 2***5 | Поддержка правого подшипника, дифференциальный механизм | |
| 30 | 2***1 | Винт с внутренним шестигранником | |
| 31 | 2***4 | Кольцевая шестерня ВОМ | |
| 32 | 2***2 | Стопорное кольцо | |
| 33 | 2***6 | Стопорное кольцо | |
| 34 | 2***4 | Масляный привод | |
| 35 | 2***3 | Проставка шестерни масляного насоса | |
| 36 | 2***9 | Стопорное кольцо | |
| 37 | 2***3 | Подшипник | |
| 38 | 2***7 | Подшипник | |
| 39 | 2***7 | Стопорное кольцо | |
| 4 | 2***3 | Дифференциальная регулировочная шайба | |
| 40 | 2***6 | Втулка | |
| 41 | 2***2 | Retaining ring | |
| 42 | 2***6 | Соединительная втулка шестерни | |
| 43 | 2***2 | Стопорное кольцо | |
| 44 | 2***5 | Гайка ведомый вал | |
| 45 | 2***5 | Подшипник | |
| 46 | 2***6 | Регулировочная прокладка подшипника | |
| 47 | 2***8 | Gasekt, Вал малой конической шестерни | |
| 48 | 2***1 | Длинная распорка | |
| 49 | 2***8 | Привод, раздаточная коробка | |
| 5 | 2***7 | Эластичный цилиндрический штифт | |
| 50 | 2***2 | Короткая распорка | |
| 51 | 2***5 | Регулировочная прокладка, малая ко- ническая шестерня | |
| 52 | 2***6 | Подшипник | |
| 53 | 2***9 | Вал малой конической шестерни | |
| 54 | 2***6 | Комбинированная уплотнительная шайба | |
| 55 | 2***1 | Диск колеса Шайба | |
| 56 | 2***9 | Подшипник | |
| 57 | 2***6 | Уплотнительное кольцо | |
| 58 | 2***6 | Большая коническая шестерня | |
| 59 | 2***7 | Болт крепления вала планетарной шестерни | |
| 6 | 2***8 | Проверить пин | |
| 60 | 2***5 | Шайба | |
| 61.1 | 2***5 | Винт | |
| 61.2 | 2***3 | Дифференциальный случай | |
| 62 | 2***1 | Большая пластина замка | |
| 63 | 2***4 | Болт | |
| 64 | 2***9 | Pistion, Блокировка дифференциала | |
| 65 | 2***8 | О-Кольцо | |
| 66 | 2***6 | О-Кольцо | |
| 67 | 2***6 | Прижимной диск, блокировка дифференциала | |
| 68 | 2***5 | Фрикционный диск, блокировка дифференциала | |
| 69 | 2***3 | Отпускная пружина блокировки дифференциала | |
| 7 | 2***0 | Болт с двойным концом | |
| 70.1 | 2***6 | Упругий цилиндрический штифт | |
| 70.2 | 2***2 | Крышка, дифференциальный механизм | |
| 71 | 2***0 | Подшипник | |
| 72 | 2***6 | Маленькая шипа | |
| 73 | 2***5 | Болт | |
| 74 | 2***4 | Упорная прокладка планетарной передачи | |
| 75 | 2***8 | Эпициклическая передача | |
| 76 | 2***9 | Втулка, вал планетарной шестерни | |
| 77 | 2***8 | Вал планетарной шестерни | |
| 78 | 2***0 | Вал с несколькими диаметрами, планетарная шестерня | |
| 79 | 2***0 | Прокладка полуоси шестерни | |
| 8 | 2***7 | Гайка | |
| 80 | 2***7 | Правая шестерня полуоси | |
| 81 | 2***5 | Левая шестерня полуоси | |
| 82 | 2***7 | Входной вал, сцепление | |
| 9 | 2***2 | Поддержка левого подшипника, дифференциальный механизм |
