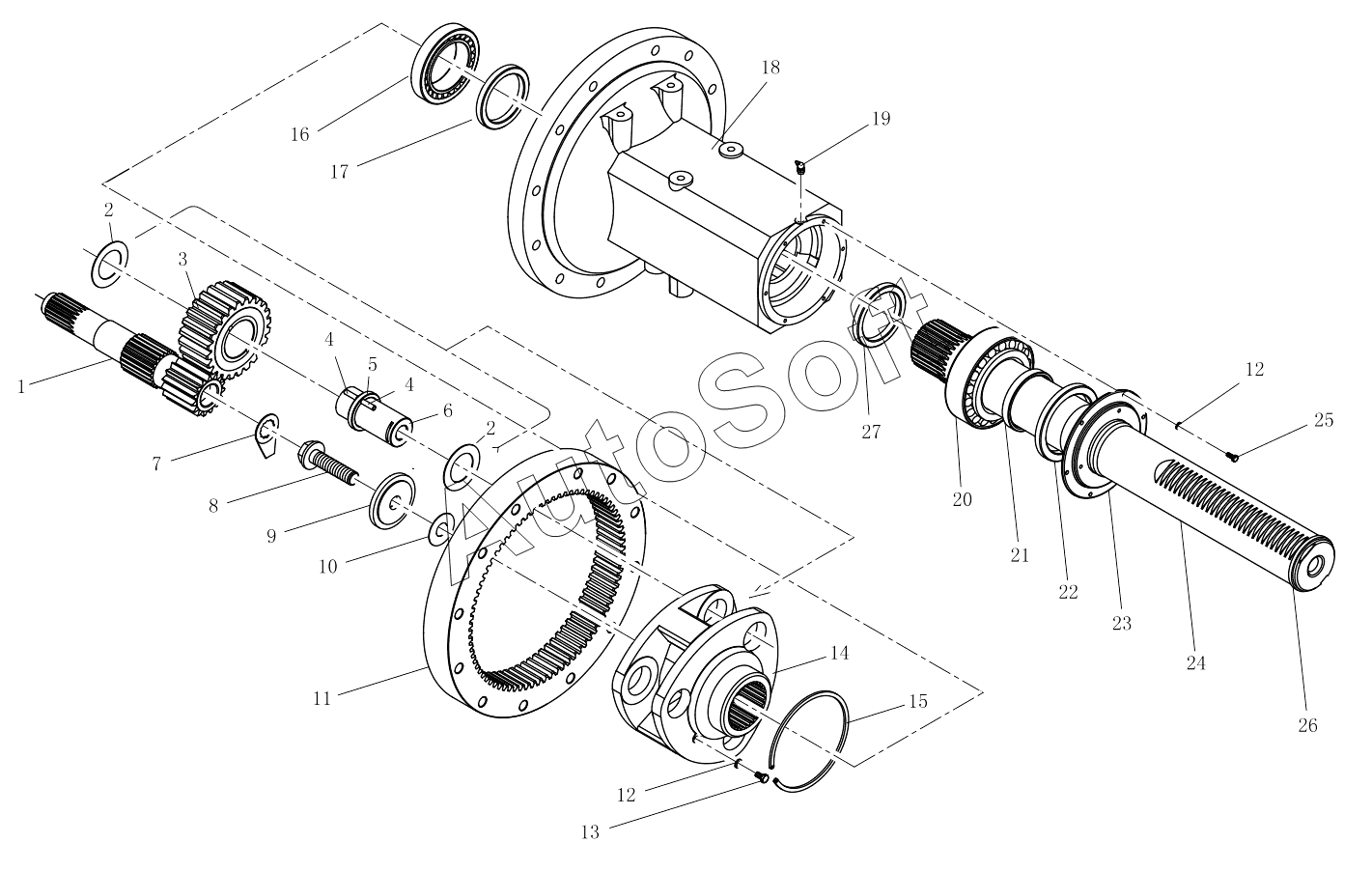

Каталог запасных частей к технике: YTO LX2204 (2023). Главная передача в сборе (четыре планетарных шестерни)
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
12
11
10
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Вал солнечной шестерни | |
| 2 | 2***4 | Обойма игольчатого подшипника планетарной передачи | |
| 3 | 2***0 | Колесо планеты | |
| 4 | 2***4 | Катящаяся игла | |
| 5 | 2***3 | Внутренний фиксатор игольчатого подшипника планетарной передачи | |
| 6 | 2***1 | Вал планетарного колеса | |
| 7 | 2***6 | Стопорная пластина приводного вала | |
| 8 | 2***7 | Стопорный болт приводного вала | |
| 9 | 2***8 | Удерживающий блок | |
| 10 | 2***3 | Регулировочная подушка | |
| 11 | 2***2 | Внутренняя коронная шестерня | |
| 12 | 2***3 | Washer | |
| 13 | 2***0 | Винт | |
| 14 | 2***3 | Планетарная рама | |
| 15 | 2***5 | Стопорный, планетарная шестерня вал | |
| 16 | 2***2 | Подшипник | |
| 17 | 2***5 | Сальник | |
| 18 | 2***4 | Дело конечной передачи | |
| 19 | 2***1 | Чашка | |
| 20 | 2***5 | Подшипник | |
| 21 | 2***6 | Сальник | |
| 22 | 2***7 | Сальник | |
| 23 | 2***5 | Крышка корпуса, главная передача | |
| 24 | 2***6 | Вал ведущего колеса | |
| 25 | 2***2 | Болт | |
| 26 | 2***2 | Стопорное кольцо | |
| 27 | 2***3 | Сальник |
