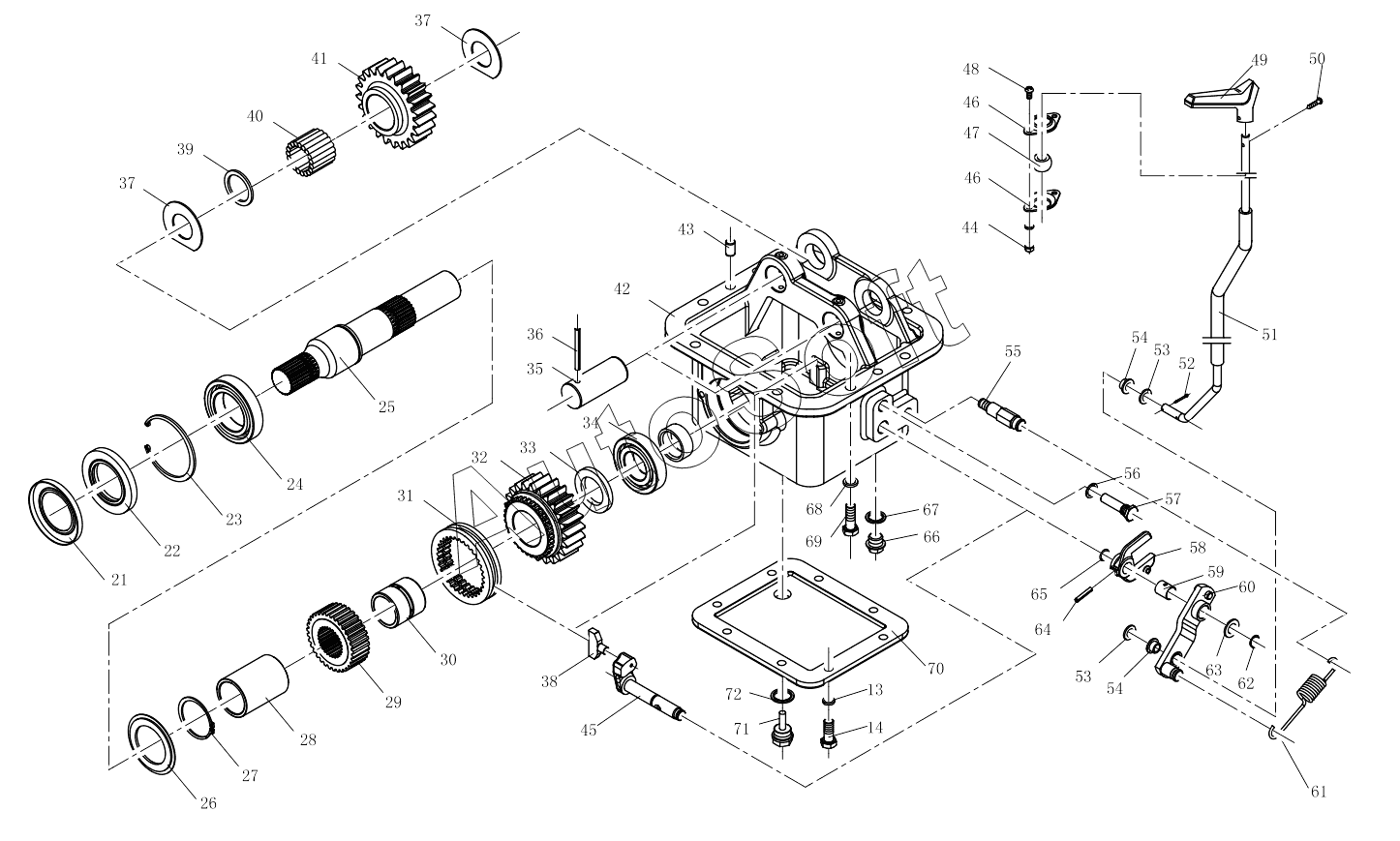

Каталог запасных частей к технике: YTO LX2204 (2023). Раздаточная коробка в сборе (национальная тройка, дизельный шанхайский, жесткий)
46
46
54
54
53
53
52
51
50
49
48
47
55
45
44
43
42
41
40
39
38
64
72
71
70
69
68
67
66
65
37
37
63
62
61
60
59
58
57
56
14
13
28
36
35
34
33
32
31
30
29
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Передняя соединительная втулка | |
| 2 | 2***4 | Гайка | |
| 3 | 2***2 | Болт | |
| 4 | 2***3 | Передний карданный вал | |
| 5 | 2***0 | Передняя защитная крышка | |
| 6 | 2***2 | Болт | |
| 7 | 2***3 | Washer | |
| 8 | 2***9 | Соединительный рукав | |
| 9 | 2***2 | Чашка | |
| 10 | 2***8 | Поддержка подшипника | |
| 11 | 2***2 | Сальник | |
| 12 | 2***5 | Подшипник | |
| 13 | 2***1 | Шайба | |
| 14 | 2***4 | Болт | |
| 15 | 2***0 | Бумажная прокладка торцевой крышки подшипника | |
| 16 | 2***1 | Торцевая крышка подшипника | |
| 17 | 2***4 | Стопорное кольцо | |
| 18 | 2***7 | Болт | |
| 19 | 2***2 | Задний карданный вал | |
| 20 | 2***5 | Задний защитный экран | |
| 21 | 2***2 | Сальник раздаточной коробки | |
| 22 | 2***4 | Сальник раздаточной коробки | |
| 23 | 2***8 | Стопорное кольцо 90 | |
| 24 | 2***7 | Подшипник | |
| 25 | 2***7 | Ведомый вал раздаточной коробки с механическим управлением | |
| 26 | 2***9 | Подшипник направляющей перегородки | |
| 27 | 2***3 | Стопорное кольцо | |
| 28 | 2***2 | Втулка вала | |
| 29 | 2***1 | Поддержка, фиксированная передача | |
| 30 | 2***8 | Втулка ведомой шестерни | |
| 31 | 2***6 | Помолвочный рукав | |
| 32 | 2***2 | Раздаточная коробка ведомого механизма | |
| 33 | 2***9 | Стопорное кольцо, ведомая шестерня | |
| 34 | 2***6 | Подшипник | |
| 35 | 2***6 | Вал шестерни, съемное устройство | |
| 36 | 2***2 | Упругий цилиндрический штифт | |
| 37 | 2***8 | Упорная шайба холостого хода, экстрактор | |
| 38 | 2***7 | Управляйте скользящей собакой переключения передач | |
| 39 | 2***8 | Стопорное кольцо подшипника | |
| 40 | 2***2 | Катящаяся игла | |
| 41 | 2***9 | Раздаточная коробка холостого хода | |
| 42 | 2***5 | Корпус раздаточной коробки | |
| 43 | 2***8 | Positioning pin | |
| 44 | 2***9 | Гайка | |
| 45 | 2***2 | Внутренняя тяга привода тягового устройства | |
| 46 | 2***6 | Втулка шара сиденья | |
| 47 | 2***4 | Мяч рукав | |
| 48 | 2***5 | Винт | |
| 49 | 2***9 | Ручка | |
| 50 | 2***2 | Саморез | |
| 51 | 2***5 | рычага управления, раздаточная коробка | |
| 52 | 2***0 | шплинт | |
| 53 | 2***3 | Шайба | |
| 54 | 2***1 | Втулка рычага управления | |
| 55 | 2***1 | Стопорный винт | |
| 56 | 2***3 | Шайба | |
| 57 | 2***3 | Приводной стержень с винтом | |
| 58 | 2***8 | Проверьте блок передачи вилки | |
| 59 | 2***9 | Втулка передаточной штанги | |
| 60 | 2***5 | Сварка внешнего стержня, съемное устройство | |
| 61 | 2***9 | Возвратная пружина панели оператора конвейера | |
| 62 | 2***7 | Стопорное кольцо | |
| 63 | 2***3 | Шайба рычага внешнего привода | |
| 64 | 2***1 | Упругий цилиндрический штифт | |
| 65 | 2***8 | О-Кольцо | |
| 66 | 2***6 | Резьбовая Пробка | |
| 67 | 2***4 | Комбинированная уплотнительная шайба | |
| 68 | 2***4 | Шайба | |
| 69 | 2***3 | Болт | |
| 70 | 2***0 | Нижняя крышка, раздаточная коробка | |
| 71 | 2***6 | Магнитная пробка для слива масла | |
| 72 | 2***6 | Комбинированная уплотнительная шайба |
