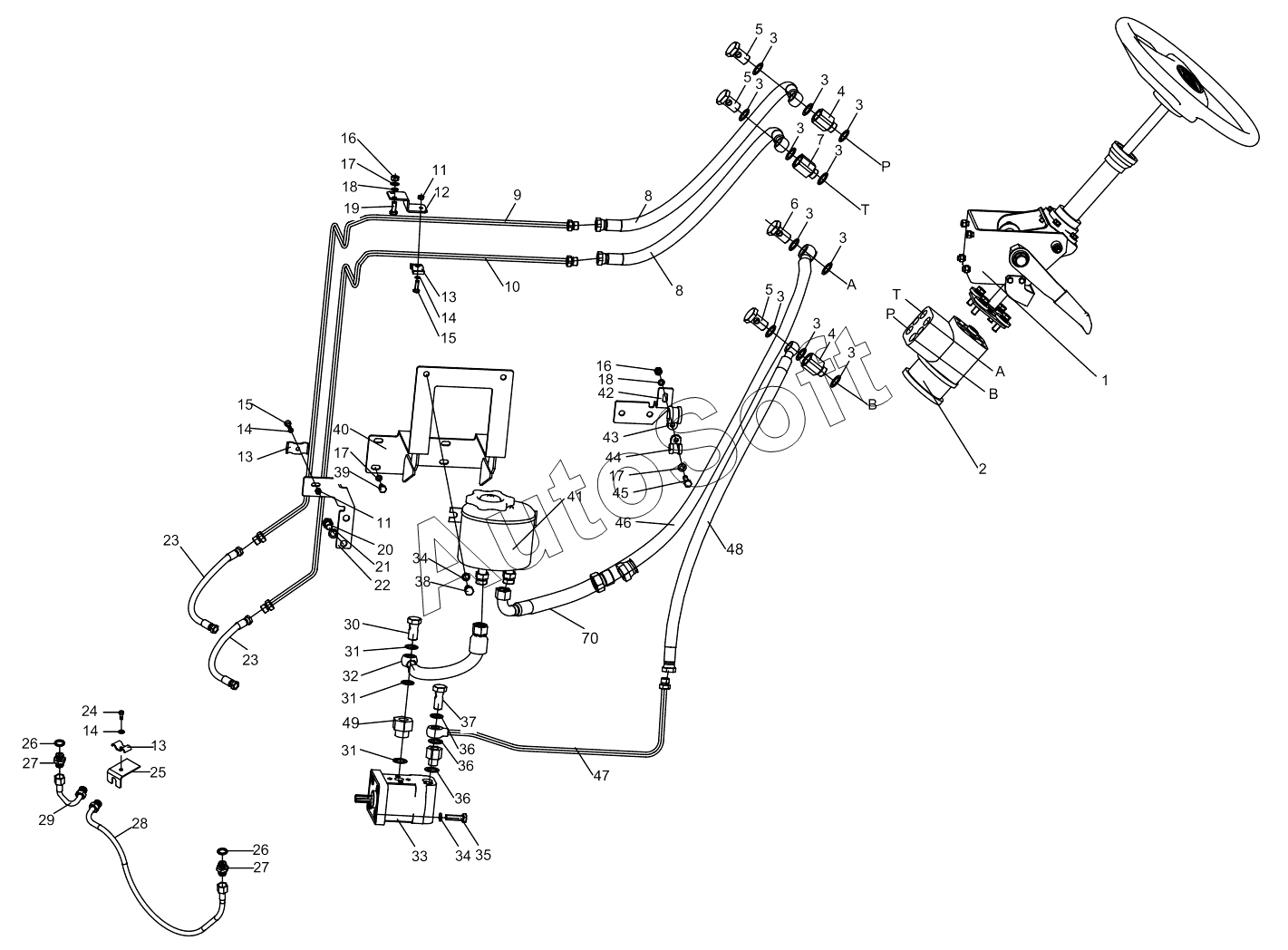

Каталог запасных частей к технике: YTO LX2204 (2023). Сборка системы рулевого управления
45
49
48
47
46
44
43
42
41
40
39
38
37
70
36
36
36
10
18
18
17
17
17
16
16
15
15
14
14
14
13
13
13
12
11
11
19
9
8
8
7
6
5
5
5
4
4
3
3
3
3
3
3
3
3
3
3
3
2
27
27
35
34
34
33
32
31
31
31
30
29
28
1
26
26
25
24
23
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Рулевой механизм | |
| 2 | 2***0 | Рулевой механизм | |
| 3 | 2***4 | Прямоугольное уплотнительное кольцо | |
| 4 | 2***9 | Комбинированный шарнир под прямым углом | |
| 5 | 2***1 | Петля Болт | |
| 6 | 2***7 | Соединение возвратного маслопровода, рулевое устройство | |
| 7 | 2***6 | Длинный сустав | |
| 8 | 2***9 | Трубка рулевого управления | |
| 9 | 2***5 | Масляная трубка, правое рулевое управление | |
| 10 | 2***0 | Маслопровод, левый рулевой механизм | |
| 11 | 2***7 | Гайка | |
| 12 | 2***9 | Кронштейн, зажим для трубы | |
| 13 | 2***6 | Ремень для труб | |
| 14 | 2***7 | Шайба | |
| 15 | 2***5 | Винт | |
| 16 | 2***2 | Гайка | |
| 17 | 2***7 | Шайба | |
| 18 | 2***6 | Комбинированная уплотнительная шайба | |
| 19 | 2***2 | Болт | |
| 20 | 2***8 | Болт | |
| 21 | 2***4 | Шайба | |
| 22 | 2***8 | Кронштейн, зажим для трубы | |
| 23 | 2***4 | Трубка цилиндра | |
| 24 | 2***3 | Болт | |
| 25 | 2***3 | Кронштейн, зажим для трубы | |
| 26 | 2***7 | О-Кольцо | |
| 27 | 2***0 | Прямое соединение | |
| 28 | 2***3 | Масляная трубка, цилиндр рулевого управления | |
| 29 | 2***2 | Масляная трубка, цилиндр рулевого управления | |
| 30 | 2***8 | Полый болт | |
| 31 | 2***4 | Комбинированная уплотнительная шайба | |
| 32 | 2***6 | впускной трубы насоса рулевого управления | |
| 33 | 2***8 | Насос рулевого управления | |
| 34 | 2***1 | Шайба | |
| 35 | 2***3 | Винт | |
| 36 | 2***0 | Комбинированная уплотнительная шайба | |
| 37 | 2***6 | Концевой регулируемый шарнир под прямым углом | |
| 38 | 2***6 | Болт | |
| 39 | 2***9 | Bolt | |
| 40 | 2***0 | Сборка кронштейна масляного бака | |
| 41 | 2***4 | Топливный бак рулевого управления и дыхательный аппарат в сборе | |
| 42 | 2***1 | Кронштейн хомута I | |
| 43 | 2***8 | Зажим | |
| 44 | 2***1 | Зажим | |
| 45 | 2***0 | Болт | |
| 46 | 2***1 | Впускной масляный Трубка, рулевое устройство | |
| 47 | 2***2 | Выпускной трубы насоса рулевого управления | |
| 48 | 2***7 | Трубка возврата масла | |
| 49 | 2***3 | Соединительный сустав | |
| 50 | 2***6 | Шайба | |
| 51 | 2***0 | Гидравлическая втулка рулевого механизма | |
| 52 | 2***2 | Стопорная гайка | |
| 53 | 2***3 | Шайба | |
| 54 | 2***7 | Супер шайба | |
| 55 | 2***2 | Болт | |
| 56 | 2***3 | Washer | |
| 57 | 2***9 | Болт | |
| 58 | 2***1 | Болт | |
| 59 | 2***1 | Кронштейн рулевой колонки в сборе | |
| 60 | 2***9 | Рукав | |
| 61 | 2***8 | Блокировка ручки | |
| 62 | 2***6 | Сборка колодки | |
| 63 | 2***2 | Регулировочная подушка | |
| 64 | 2***1 | Гидравлический блок рулевого механизма | |
| 65 | 2***5 | Кронштейн | |
| 66 | 2***5 | Рулевое колесо | |
| 67 | 2***7 | Булавка поддержки | |
| 68 | 2***0 | Гайка | |
| 69 | 2***5 | Шайба | |
| 70 | 2***0 | Трубка возврата масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
