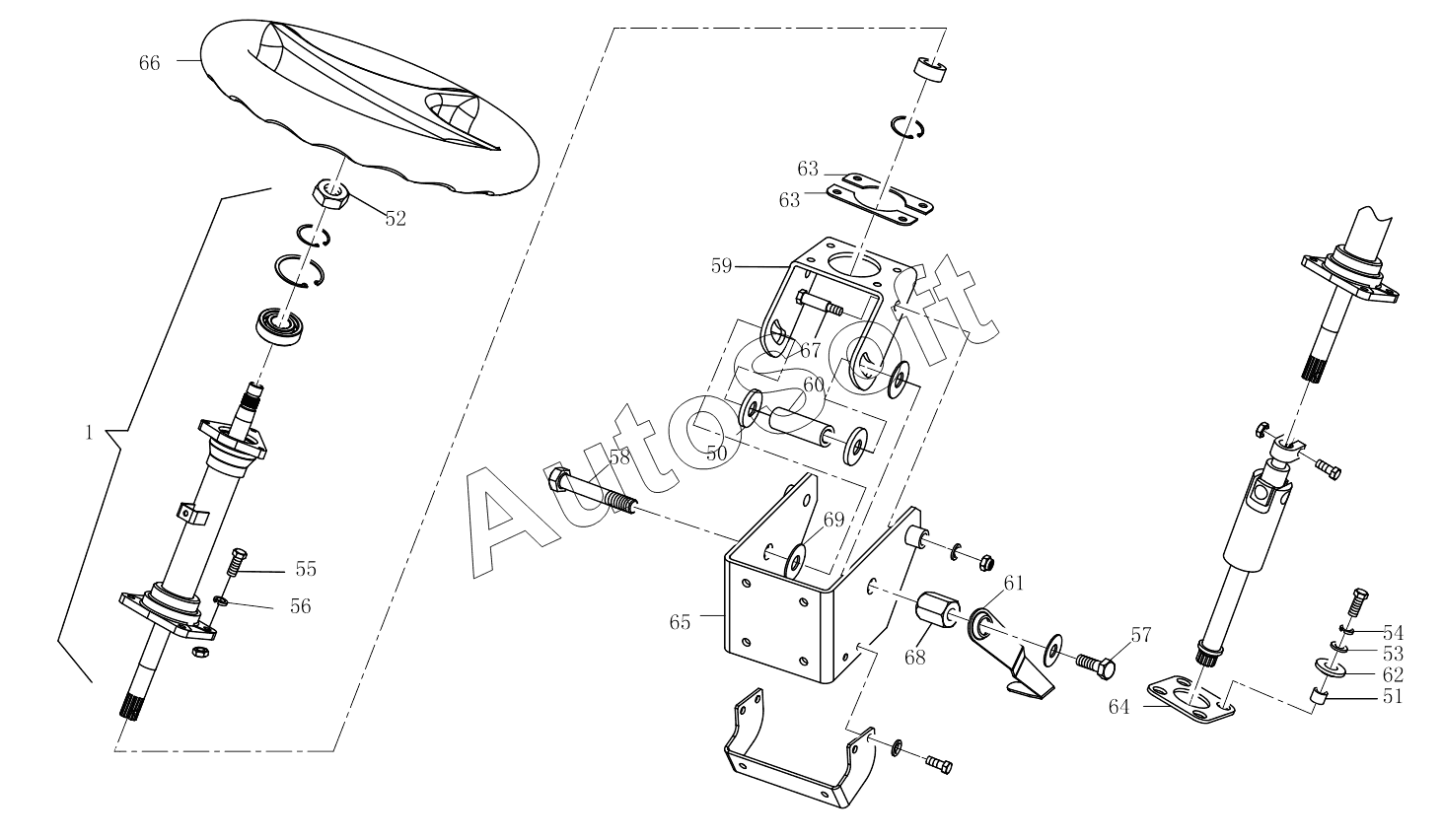

Каталог запасных частей к технике: YTO LX2204 (2023). Сборка системы рулевого управления
53
52
51
50
54
62
69
68
67
66
65
64
63
63
61
60
59
58
57
56
55
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Рулевой механизм | |
| 2 | 2***0 | Рулевой механизм | |
| 3 | 2***4 | Прямоугольное уплотнительное кольцо | |
| 4 | 2***9 | Комбинированный шарнир под прямым углом | |
| 5 | 2***1 | Петля Болт | |
| 6 | 2***7 | Соединение возвратного маслопровода, рулевое устройство | |
| 7 | 2***6 | Длинный сустав | |
| 8 | 2***9 | Трубка рулевого управления | |
| 9 | 2***5 | Масляная трубка, правое рулевое управление | |
| 10 | 2***0 | Маслопровод, левый рулевой механизм | |
| 11 | 2***7 | Гайка | |
| 12 | 2***9 | Кронштейн, зажим для трубы | |
| 13 | 2***6 | Ремень для труб | |
| 14 | 2***7 | Шайба | |
| 15 | 2***5 | Винт | |
| 16 | 2***2 | Гайка | |
| 17 | 2***7 | Шайба | |
| 18 | 2***6 | Комбинированная уплотнительная шайба | |
| 19 | 2***2 | Болт | |
| 20 | 2***8 | Болт | |
| 21 | 2***4 | Шайба | |
| 22 | 2***8 | Кронштейн, зажим для трубы | |
| 23 | 2***4 | Трубка цилиндра | |
| 24 | 2***3 | Болт | |
| 25 | 2***3 | Кронштейн, зажим для трубы | |
| 26 | 2***7 | О-Кольцо | |
| 27 | 2***0 | Прямое соединение | |
| 28 | 2***3 | Масляная трубка, цилиндр рулевого управления | |
| 29 | 2***2 | Масляная трубка, цилиндр рулевого управления | |
| 30 | 2***8 | Полый болт | |
| 31 | 2***4 | Комбинированная уплотнительная шайба | |
| 32 | 2***6 | впускной трубы насоса рулевого управления | |
| 33 | 2***8 | Насос рулевого управления | |
| 34 | 2***1 | Шайба | |
| 35 | 2***3 | Винт | |
| 36 | 2***0 | Комбинированная уплотнительная шайба | |
| 37 | 2***6 | Концевой регулируемый шарнир под прямым углом | |
| 38 | 2***6 | Болт | |
| 39 | 2***9 | Bolt | |
| 40 | 2***0 | Сборка кронштейна масляного бака | |
| 41 | 2***4 | Топливный бак рулевого управления и дыхательный аппарат в сборе | |
| 42 | 2***1 | Кронштейн хомута I | |
| 43 | 2***8 | Зажим | |
| 44 | 2***1 | Зажим | |
| 45 | 2***0 | Болт | |
| 46 | 2***1 | Впускной масляный Трубка, рулевое устройство | |
| 47 | 2***2 | Выпускной трубы насоса рулевого управления | |
| 48 | 2***7 | Трубка возврата масла | |
| 49 | 2***3 | Соединительный сустав | |
| 50 | 2***6 | Шайба | |
| 51 | 2***0 | Гидравлическая втулка рулевого механизма | |
| 52 | 2***2 | Стопорная гайка | |
| 53 | 2***3 | Шайба | |
| 54 | 2***7 | Супер шайба | |
| 55 | 2***2 | Болт | |
| 56 | 2***3 | Washer | |
| 57 | 2***9 | Болт | |
| 58 | 2***1 | Болт | |
| 59 | 2***1 | Кронштейн рулевой колонки в сборе | |
| 60 | 2***9 | Рукав | |
| 61 | 2***8 | Блокировка ручки | |
| 62 | 2***6 | Сборка колодки | |
| 63 | 2***2 | Регулировочная подушка | |
| 64 | 2***1 | Гидравлический блок рулевого механизма | |
| 65 | 2***5 | Кронштейн | |
| 66 | 2***5 | Рулевое колесо | |
| 67 | 2***7 | Булавка поддержки | |
| 68 | 2***0 | Гайка | |
| 69 | 2***5 | Шайба | |
| 70 | 2***0 | Трубка возврата масла |
