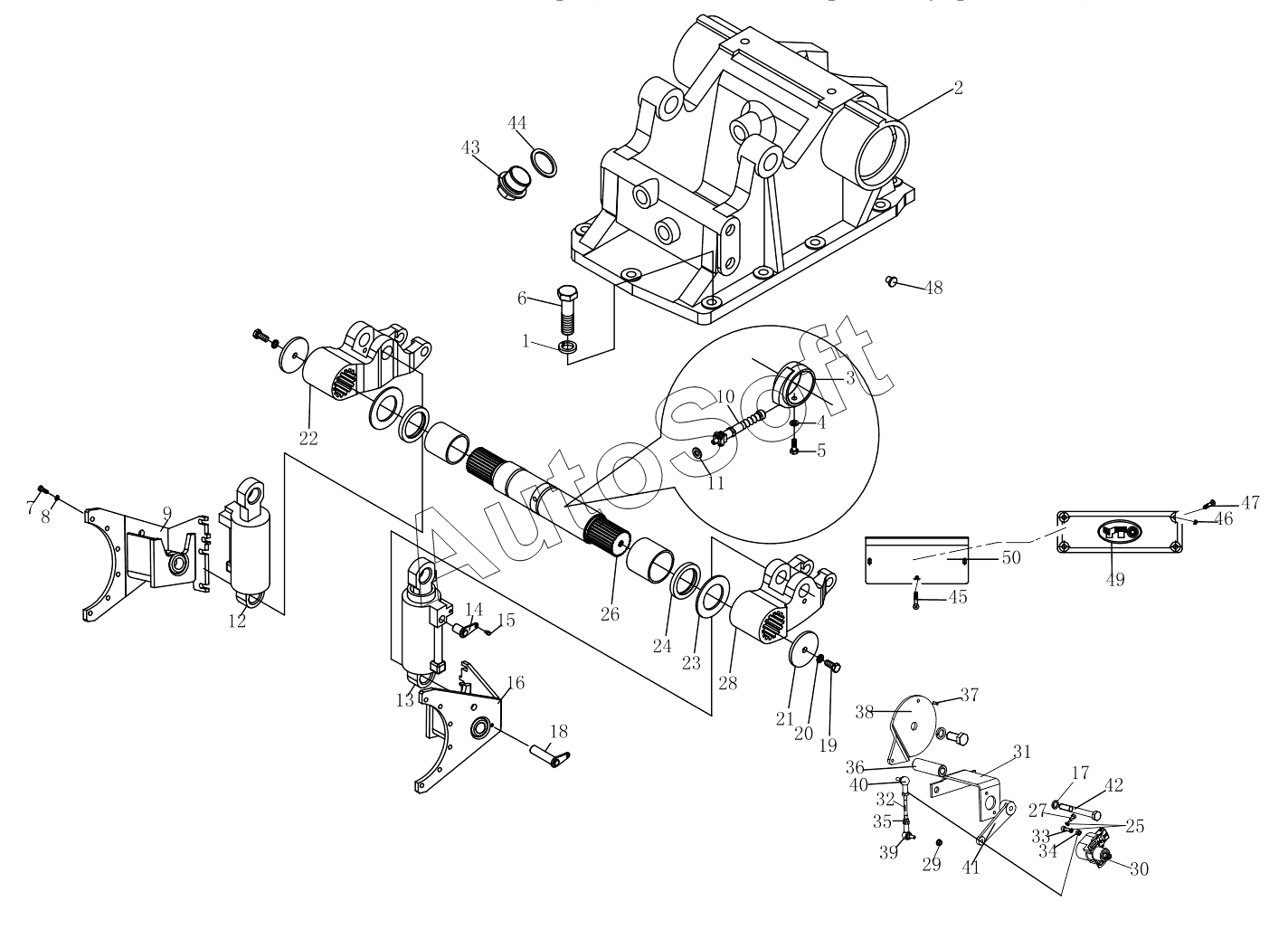

Каталог запасных частей к технике: YTO LX2204 (2023). Подъемный механизм в сборе (с подвеской с электронным управлением)
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шайба | |
| 2 | 2***5 | Сборка подъемного кронштейна | |
| 3 | 2***3 | Управление положением кулачка | |
| 4 | 2***4 | Шайба | |
| 5 | 2***1 | Болт | |
| 6 | 2***0 | Болт | |
| 7 | 2***5 | Болт | |
| 8 | 2***4 | Шайба | |
| 9 | 2***2 | Правная поддержка | |
| 10 | 2***3 | Датчик положения | |
| 11 | 2***9 | Гайка с проставкой | |
| 12 | 2***0 | Правый подъемный цилиндр двойного действия | |
| 13 | 2***5 | Левый подъемный цилиндр двойного действия | |
| 14 | 2***8 | Сварка верхнего соединительного штифта подъемного цилиндра | |
| 15 | 2***2 | Чашка | |
| 16 | 2***1 | Левая поддержка | |
| 17 | 2***1 | Шайба | |
| 18 | 2***6 | Сварка нижнего соединительного штифта подъемного цилиндра | |
| 19 | 2***7 | Болт | |
| 20 | 2***7 | Шайба | |
| 21 | 2***3 | Фиксатор подъемного вала | |
| 22 | 2***0 | Правая рука подъемника | |
| 23 | 2***2 | Подъемный вал шайбы | |
| 24 | 2***4 | Сальник | |
| 25 | 2***5 | Шайба | |
| 26 | 2***1 | Подъемный вал | |
| 27 | 2***0 | Установочный винт | |
| 28 | 2***9 | Левый подъемный рычаг | |
| 29 | 2***6 | Стопорная гайка | |
| 30 | 2***1 | Датчик угла | |
| 31 | 2***6 | Кронштейн датчика угла | |
| 32 | 2***4 | Тянуть стержень | |
| 33 | 2***4 | Винт | |
| 34 | 2***6 | Гайка | |
| 35 | 2***3 | Гайка | |
| 36 | 2***2 | Рукав | |
| 37 | 2***1 | Штырь | |
| 38 | 2***9 | Заглушка правой подъемной стенки | |
| 39 | 2***8 | Подшипник | |
| 40 | 2***9 | Подшипник | |
| 41 | 2***7 | Вращающаяся ручка | |
| 42 | 2***6 | Болт | |
| 43 | 2***7 | Винтовая пробка | |
| 44 | 2***8 | Комбинированная уплотнительная шайба | |
| 45 | 2***8 | Болт | |
| 46 | 2***0 | Гайка | |
| 47 | 2***3 | Винт | |
| 48 | 2***6 | Подключите | |
| 49 | 2***2 | Крышка | |
| 50 | 2***3 | Крышка |
