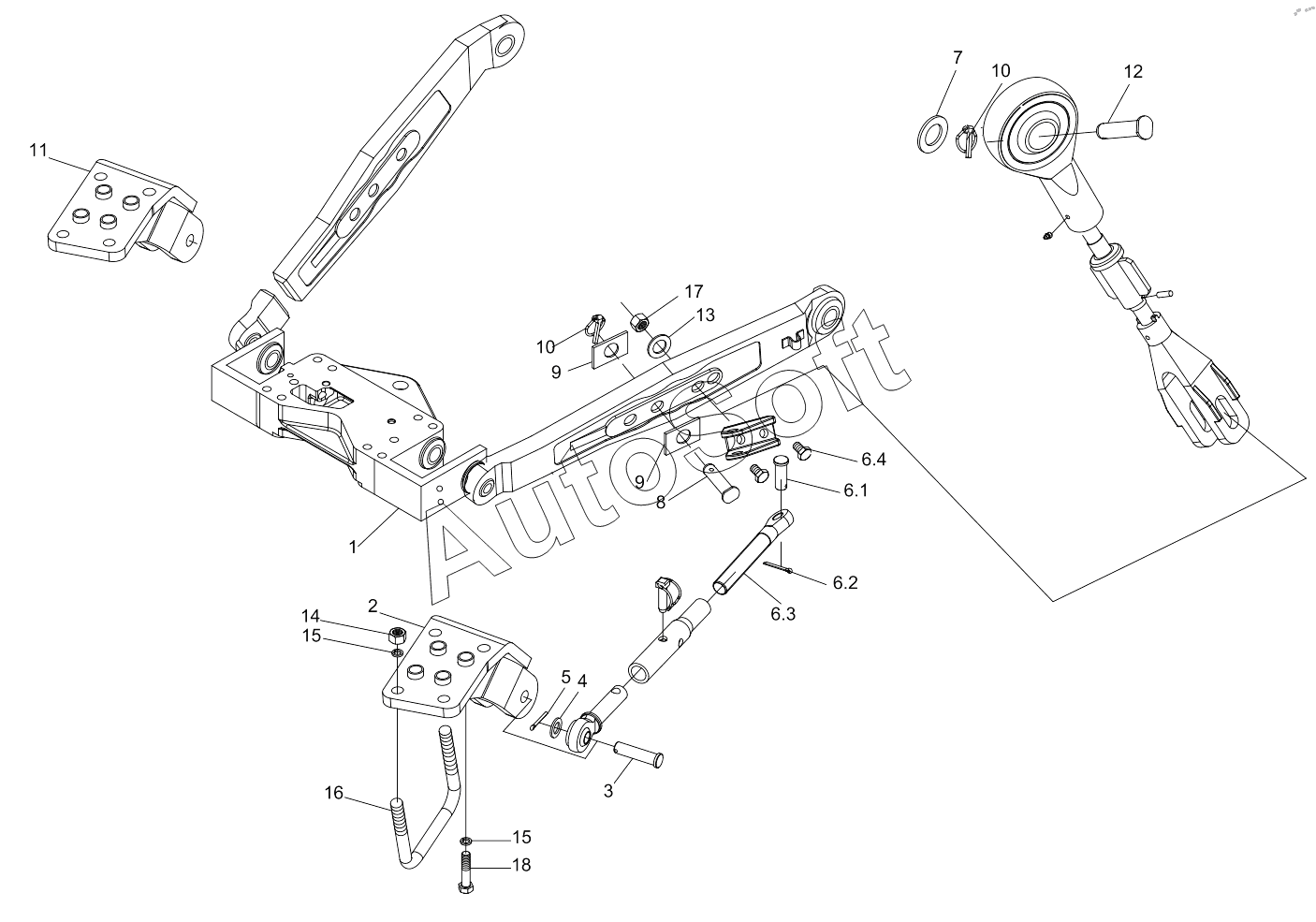

Каталог запасных частей к технике: YTO LX2204 (2023). Подвесное устройство в сборе (поддерживает быстрое подвешивание с электронным управлением Rexroth)
1
2
3
4
5
6.1
6.2
6.3
6.4
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Корпус датчика силы | |
| 10 | 2***1 | Стопорный штифт | |
| 11 | 2***6 | Сварной правого крепления ограничительного рычага | |
| 12 | 2***7 | Вал штифта, подъемная штанга | |
| 13 | 2***8 | Шайба | |
| 14 | 2***5 | Гайка | |
| 15 | 2***2 | Шайба | |
| 16 | 2***2 | U-образный болт | |
| 17 | 2***8 | Гайка | |
| 18 | 2***8 | Болт | |
| 19 | 2***7 | Болт | |
| 2 | 2***5 | Левый монтажный ограничительного рычага | |
| 20 | 2***1 | Шайба | |
| 21 | 2***3 | Болт | |
| 22 | 2***1 | Датчик силы | |
| 23 | 2***2 | Неподвижная пластина | |
| 24 | 2***1 | Втулка | |
| 25 | 2***1 | Сварка левой защитной крышки | |
| 26 | 2***0 | Сварка правого защитного экрана | |
| 27 | 2***9 | Крючок, верхнее звено | |
| 28 | 2***9 | Болт | |
| 29 | 2***0 | Вал переднего пальца, верхнее звено | |
| 3 | 2***5 | Передний штифт ограничительной тяги | |
| 30 | 2***7 | Шайба | |
| 31 | 2***9 | Шайба | |
| 32 | 2***8 | Сварная конструкция фиксированной опоры, верхнее звено | |
| 33 | 2***5 | Шайба | |
| 4 | 2***8 | Шайба | |
| 5 | 2***9 | шплинт | |
| 6.1 | 2***1 | Задний штифт ограничительной тяги | |
| 6.2 | 2***5 | шплинт | |
| 6.3 | 2***0 | Соединительная вилка за ограничительным стержнем | |
| 6.4 | 2***1 | Болт | |
| 7 | 2***4 | Шайба | |
| 8 | 2***9 | Соединительный штифт подъемного рычага | |
| 9 | 2***0 | Шайба, удерживающая подъемную штангу |
