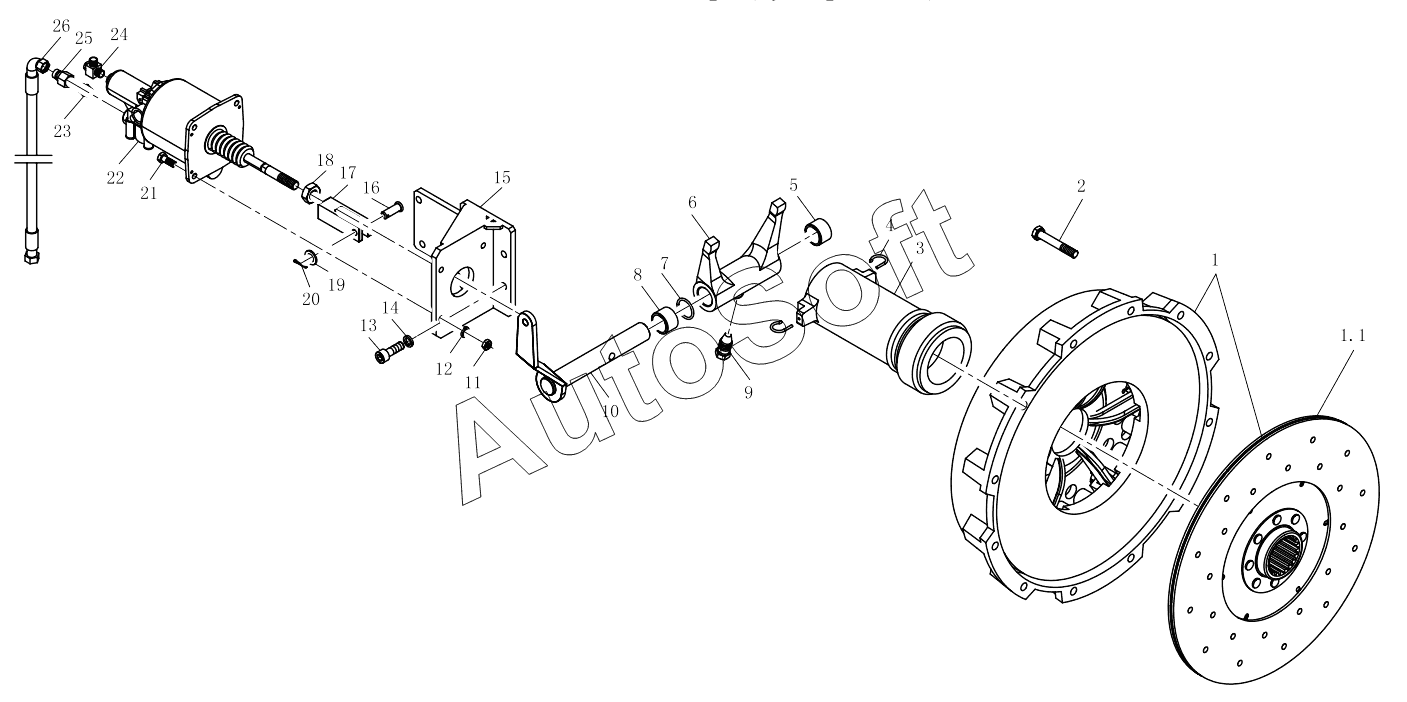

Каталог запасных частей к технике: YTO LX2204 (2023). Сцепление в сборе (бустер Rui Li)
1
1.1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Сцепление в сборе | |
| 1.1 | 2***9 | Диск ведомый | |
| 10 | 2***6 | Выжимной вал вилки сцепления | |
| 11 | 2***2 | Гайка | |
| 12 | 2***7 | Шайба | |
| 13 | 2***2 | Болт | |
| 14 | 2***3 | Washer | |
| 15 | 2***9 | Сборка бустерного кронштейна | |
| 16 | 2***9 | Штифт | |
| 17 | 2***3 | Соединительная вилка | |
| 18 | 2***0 | Гайка | |
| 19 | 2***3 | Шайба | |
| 2 | 2***2 | Болт | |
| 20 | 2***7 | шплинт | |
| 21 | 2***6 | Болт | |
| 22 | 2***6 | Усилитель сцепления в сборе | |
| 23 | 2***8 | Прямое соединение | |
| 24 | 2***7 | Шарнирное соединение высокого давления | |
| 25 | 2***9 | Комбинированный шарнир под прямым углом | |
| 26 | 2***9 | Сборка воздушной трубы усилителя сцепления | |
| 27 | 2***5 | Масляный стакан, сцепление | |
| 28 | 2***4 | Зажим | |
| 29 | 2***1 | Трубка подачи топлива | |
| 3 | 2***7 | Выжимной подшипник, сцепление | |
| 30 | 2***6 | Главный насос сцепления в сборе | |
| 31 | 2***7 | Гайка | |
| 32 | 2***7 | Прямой соединитель | |
| 33 | 2***8 | Узел соединительного кронштейна главного насоса | |
| 34 | 2***4 | Болт | |
| 35 | 2***1 | Шайба | |
| 36 | 2***6 | Гибкий Трубка | |
| 37 | 2***5 | Стопорное кольцо | |
| 38 | 2***1 | Шайба пальца педали | |
| 39 | 2***4 | Втулка педали | |
| 4 | 2***1 | пружина Вилка | |
| 40 | 2***3 | Монтажный педали | |
| 41 | 2***0 | Сварка рычага педали привода | |
| 42 | 2***6 | Сварные детали педали сцепления | |
| 43 | 2***6 | Вал педали сцепления | |
| 44 | 2***7 | Педаль с возвратной пружиной | |
| 45 | 2***5 | Вилка для подключения основного насоса | |
| 46 | 2***4 | Штифт | |
| 5 | 2***2 | Патч | |
| 6 | 2***4 | Вилка выключения сцепления | |
| 7 | 2***5 | О-Кольцо(F) | |
| 8 | 2***9 | Пресс-рукав | |
| 9 | 2***6 | Выжимной винт вилки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
