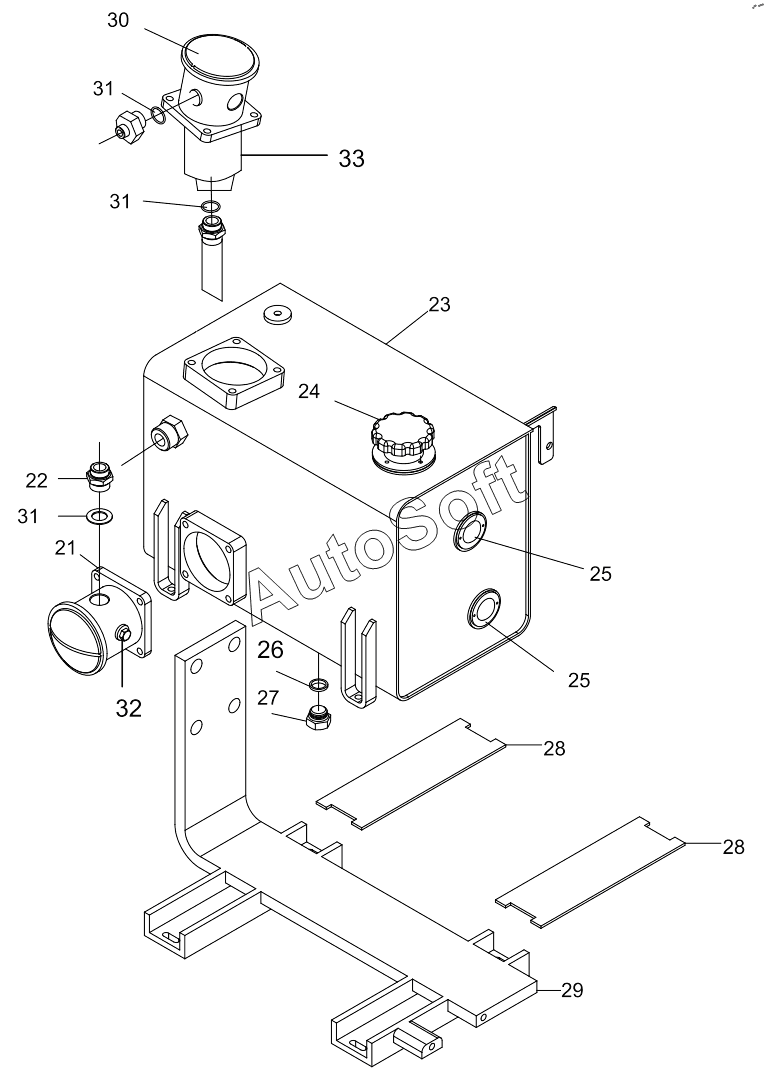

Каталог запасных частей к технике: YTO LX2204 (2023). Сборка трубопроводной системы высокого давления (большой расход)
21
22
23
24
25
25
26
27
28
28
29
30
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Маслопровод, многоходовой клапан к подъемнику | |
| 10 | 2***2 | выпускного трубопровода для большого насоса | |
| 11 | 2***6 | О-Кольцо | |
| 12 | 2***8 | маслозаборная труба большого насоса | |
| 13 | 2***1 | Промежуточная сцепление 2 | |
| 14 | 2***8 | Муфта буферного клапана | |
| 15 | 2***1 | Уплотнительное соединение | |
| 16 | 2***9 | Совместное | |
| 17 | 2***5 | Разъем | |
| 18 | 2***5 | Трубка возврата масла в сборе, к левому цилиндру | |
| 19 | 2***9 | Выходное соединение | |
| 2 | 2***4 | Комбинированный шарнир под прямым углом | |
| 20 | 2***1 | Комбинированная уплотнительная шайба | |
| 21 | 2***3 | Всасывающий фильтр | |
| 22 | 2***2 | Соединение | |
| 23 | 2***3 | Сварка гидравлического масляного бака | |
| 24 | 2***5 | Фильтрующий элемент, отверстие для заправки топлива | |
| 25 | 2***4 | Круглый указатель масла | |
| 26 | 2***9 | Комбинированная уплотнительная шайба | |
| 27 | 2***5 | Коническая шестигранная пробка | |
| 28 | 2***0 | Резиновая прокладка | |
| 29 | 2***5 | Кронштейн масляного бака | |
| 3 | 2***0 | Соединительный сустав | |
| 30 | 2***8 | Фильтр возврата масла | |
| 30.1 | 2***1 | Фильтрующий элемент возвратного масла | |
| 31 | 2***0 | О-Кольцо | |
| 32 | 2***7 | Сердечник всасывающего фильтра | |
| 33 | 2***1 | Фильтрующий элемент возвратного масла | |
| 34 | 2***4 | Трубка возврата масла в сборе, фильтр возврата масла | |
| 35 | 2***8 | О-Кольцо | |
| 36 | 2***6 | Удерживающая пластина | |
| 37 | 2***1 | Регулируемый локтевой сустав | |
| 38 | 2***8 | Винт с внутренним шестигранником | |
| 39 | 2***9 | Крестовина маслопровода, многоходовой клапан | |
| 4 | 2***4 | Масляная трубка, к левому цилиндру | |
| 40 | 2***3 | Прямое соединение | |
| 5 | 2***3 | Маслопровод, к правому цилиндру | |
| 6 | 2***4 | Трубка возврата масла в сборе, к правому цилиндру | |
| 7 | 2***1 | Обратный маслопровод, многоходовой клапан | |
| 8 | 2***9 | Маслопровод, к многоходовому распределителю | |
| 9 | 2***1 | Масляный насос |
