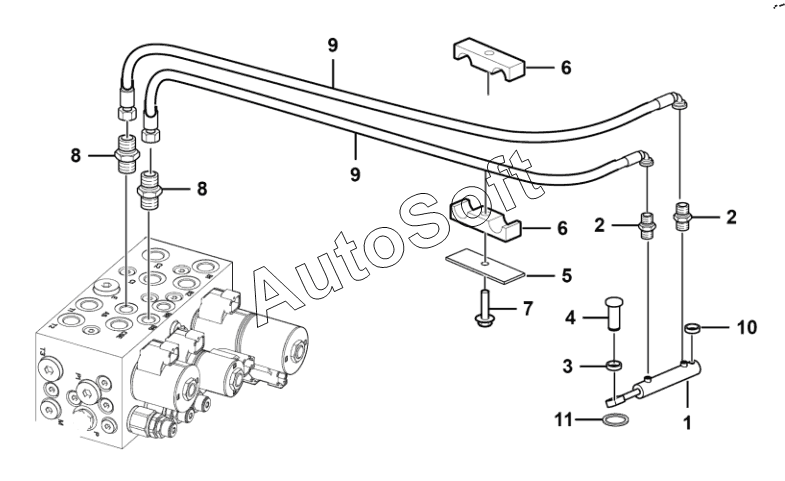

Каталог запасных частей к технике: LGMG AS0812E (2013). Steering hydraulic assembly
1
2
2
3
4
5
6
6
7
8
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Steer cylinder 40x20x152.4-400 | |
| 2 | 4***0 | Fitting 1co-14-04 | |
| 3 | 2***4 | Shaft sleeve d30 | |
| 4 | 2***2 | Steer cylinder pin 20x59 | |
| 5 | 2***1 | Pipe clamp2, for fixing hose | |
| 6 | 2***1 | Pipe clamp 4, for fixing steer cylinder hose | |
| 7 | 4***1 | Bolt gb16674-m8x30epzn-8.8 | |
| 8 | 4***8 | Fitting, hydraulic 1cb-14-04wd | |
| 9 | 4***9 | Hose j20411-14-04tz/j20491-14-04tzxsr16sc-04x900, main valve-steer cylinder | |
| 10 | 2***1 | Shaft sleeve 1, 27x9 | |
| 11 | 4***6 | Snapring gb894.1-19-65mn |
