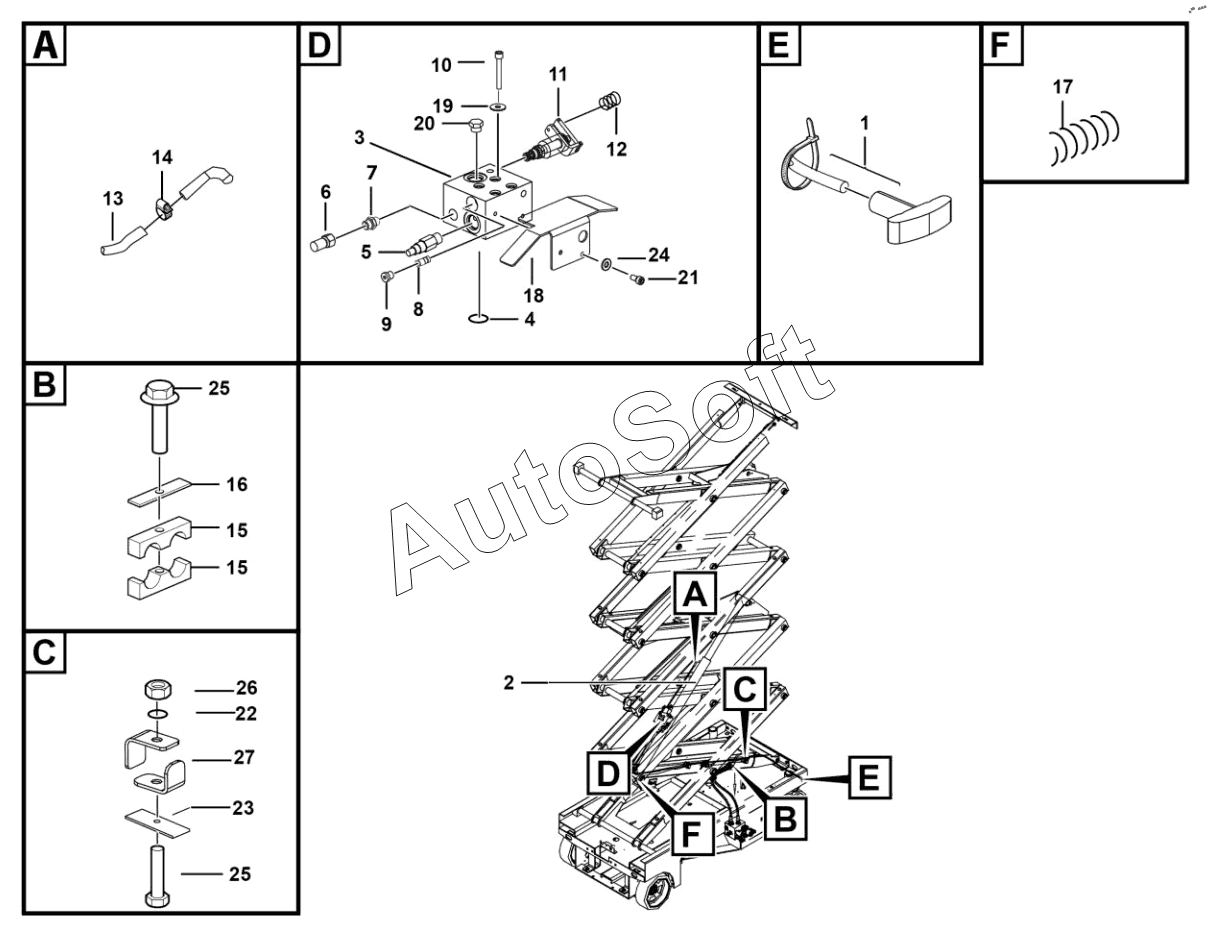

Каталог запасных частей к технике: LGMG AS0812E (2013). Lifting hydraulic assembly
14
27
26
25
25
24
23
22
21
20
19
18
17
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Cable assembly, brake | |
| 2 | 4***6 | Lifting cylinder | |
| 3 | 2***2 | Cylinder valve block | |
| 4 | 4***9 | O-ring 10.77x2.62 | |
| 5 | 4***6 | Safety valve rv08-20a-0-n-33/m187, preventing excessive pressure | |
| 6 | 4***1 | Hose assembly | |
| 7 | 4***9 | Fitting 1cb-18-06wd | |
| 8 | 4***4 | Hole | |
| 9 | 4***8 | Plug 4mn-14wd | |
| 10 | 4***2 | Bolt gb5782-m8x70flznyc-12.9-480 | |
| 11 | 4***0 | Proportional directional valve | |
| 12 | 2***1 | Spring 1.5x15x30 | |
| 13 | 4***0 | Hose fc402ca1206-4750 | |
| 14 | 4***0 | Throat shoe jb8870-d20 | |
| 15 | 2***3 | Pipe clamp2, for fixing hose | |
| 16 | 2***1 | Pipe clamp2, for fixing hose | |
| 17 | 4***2 | Hose sheath pg-062(300) | |
| 18 | 2***1 | weldment ,valve block guard plate assembly | |
| 19 | 2***1 | M8 hard gasket,16x8.5x3 | |
| 20 | 4***0 | Check valve cv08-20-0-n-10, preventing oil from flowing back | |
| 21 | 4***0 | Screw gb70.1-m6x12epzn-8.8 | |
| 22 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 23 | 2***1 | Rubber gasket, for fixing fuel pipe | |
| 24 | 4***7 | Washer gb97.1-6epzn-300hv | |
| 25 | 4***5 | Bolt gb5782-m8x55epzn-8.8 | |
| 26 | 4***0 | Nut gb889.1-m8epzn-8 | |
| 27 | 2***1 | Forming (stamping, etc.), hose fixing bracket |
