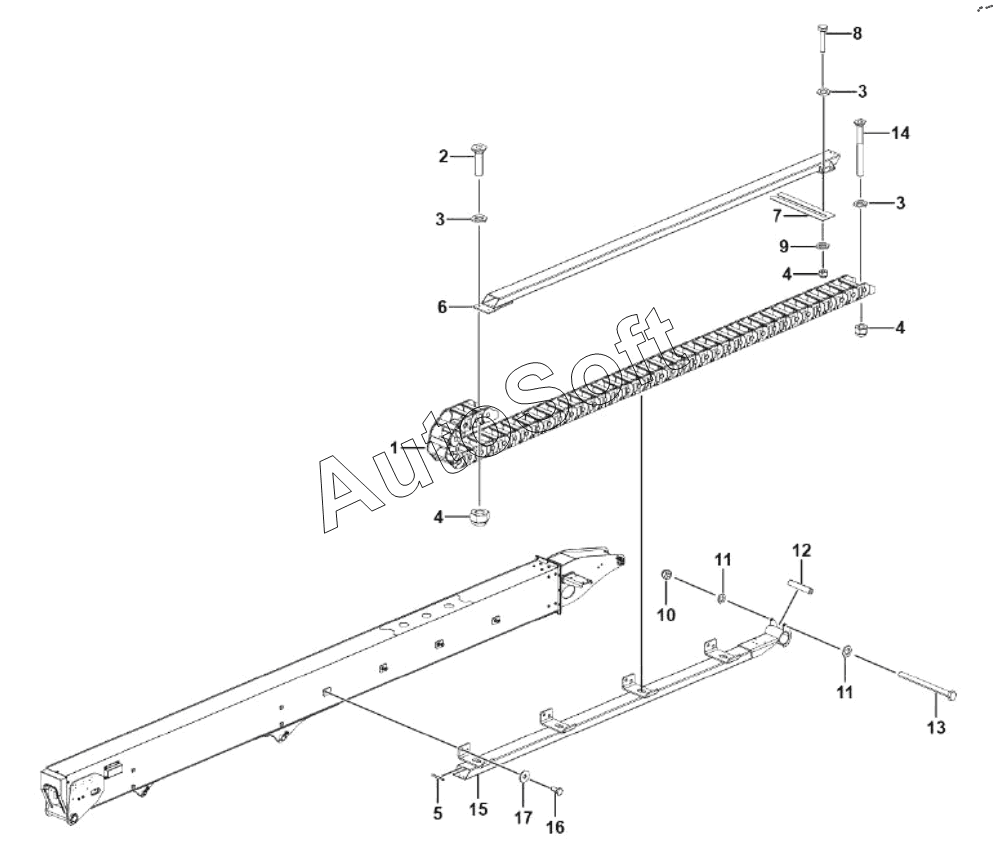

Каталог запасных частей к технике: LGMG AR65JE (2023). Drag chain assembly
9
17
16
15
14
13
12
11
11
10
1
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Drag chain | |
| 2 | 4***9 | Screw | |
| 3 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 4 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 5 | 2***1 | Clip rubber bar | |
| 6 | 2***3 | Welding of upper wiring beam | |
| 7 | 2***1 | Plate | |
| 8 | 4***2 | Bolt gb5783-m8x35flznyc-8.8-480 | |
| 9 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 10 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 11 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 12 | 2***2 | Nylon idler wheel | |
| 13 | 4***7 | Bolt gb5782-m10x130flznyc-8.8-480 | |
| 14 | 4***8 | Screw gb70.3-m8x75flznyc-8.8-480 | |
| 15 | 2***2 | Drag chain supt weldment | |
| 16 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 17 | 4***8 | Washer gb96.1-10flznyc-480 |
