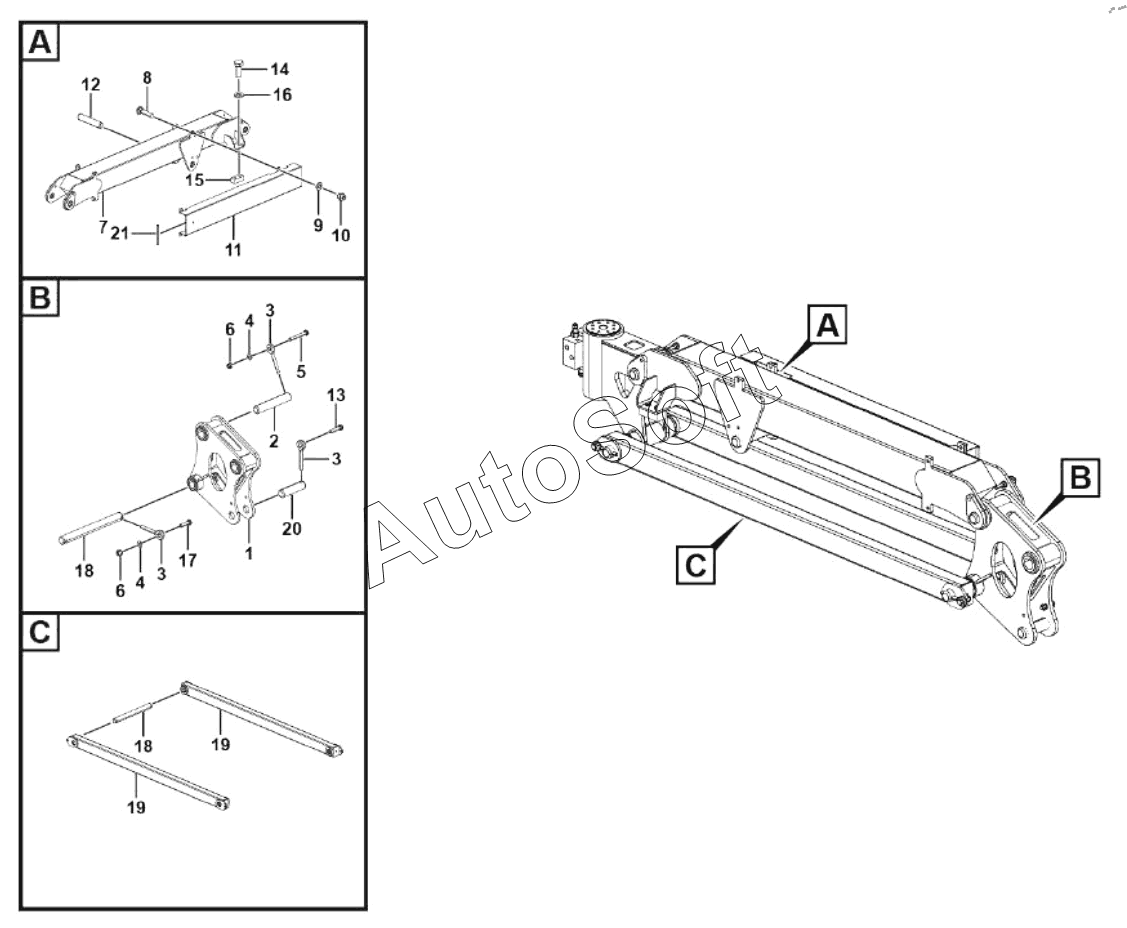

Каталог запасных частей к технике: LGMG AR65JE (2023). Jib assembly
1
2
3
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Forearm connecting frame assembly | |
| 2 | 2***1 | Shaft 35x200 | |
| 3 | 2***1 | Pin, 10x70 | |
| 4 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 5 | 4***5 | Bolt gb5782-m10x70flznyc-8.8 | |
| 6 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 7 | 2***2 | Welding, upper link | |
| 8 | 4***3 | Bolt gb12-m6x25flznyc-8.8-480 | |
| 9 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 10 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 11 | 2***1 | Guard plate, pipeline | |
| 12 | 2***1 | Shaft 35x178 | |
| 13 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 14 | 4***1 | Bolt gb5783-m8x20flznyc-8.8-480 | |
| 15 | 2***2 | Cushion block, for jib limiting | |
| 16 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 17 | 4***7 | Bolt gb5783-m10x35flznyc-8.8-480 | |
| 18 | 2***1 | Shaft 25x356 | |
| 19 | 2***2 | Welding, lower link | |
| 20 | 2***1 | Shaft 35x133 | |
| 21 | 4***6 | Clip rubber bar |
