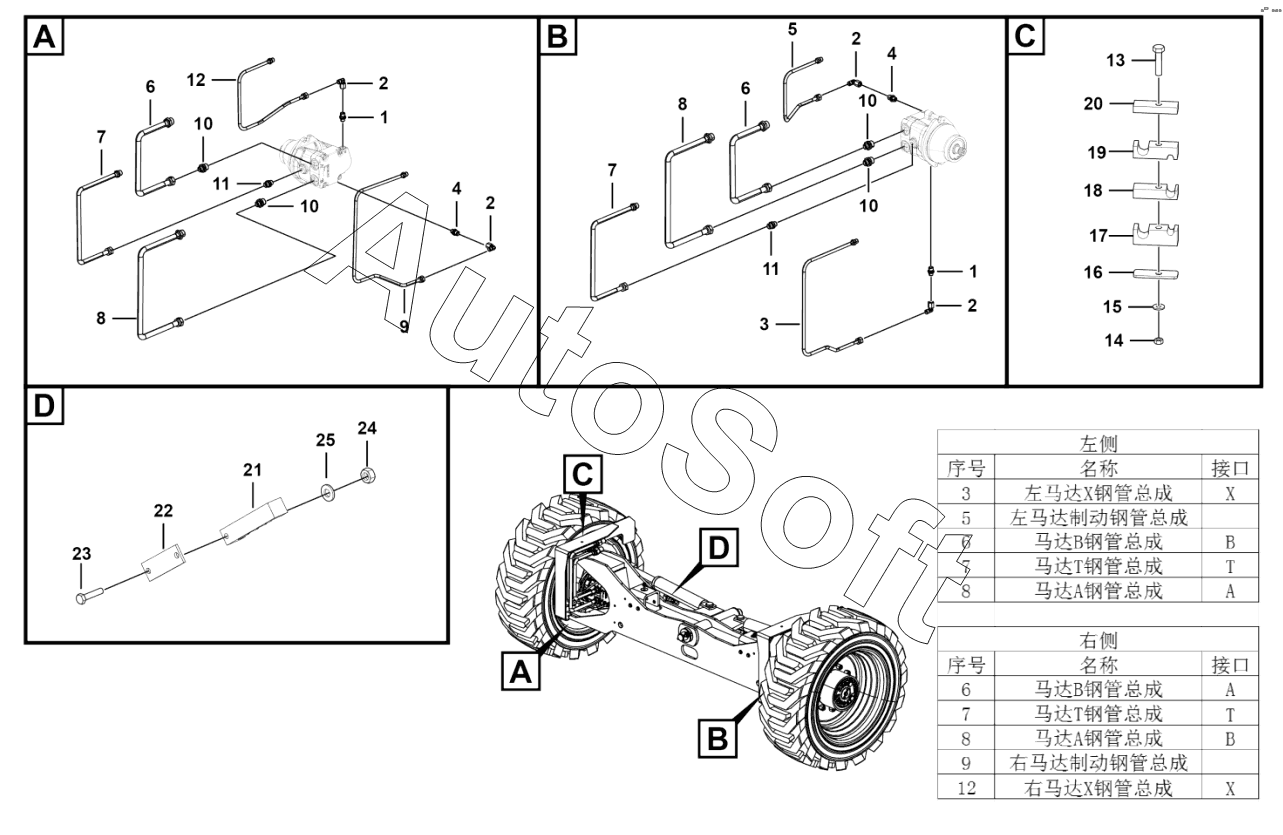

Каталог запасных частей к технике: LGMG SR1023D (2022). Front motor pipe assembly
13
25
24
23
22
21
20
19
18
17
16
15
14
1
1
12
11
11
10
10
10
10
9
8
8
7
7
6
6
5
4
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Elbow nipple | |
| 2 | 4***8 | Fitting ew08lomda3c | |
| 3 | 2***1 | Left motorxsteel pipe assembly, traveling motor-hose | |
| 4 | 4***7 | Fitting ge08l7/16unfomdcf | |
| 5 | 2***1 | Left motor brake steel pipe assembly, traveling motor-hose | |
| 6 | 2***1 | Motor b tube assembly, travel motor-hose | |
| 7 | 2***1 | Motor c tube assembly, travel motor-hose | |
| 8 | 2***1 | Motor a tube assembly, travel motor-hose | |
| 9 | 2***1 | Right motor brake steel pipe assembly, traveling motor-hose | |
| 10 | 4***9 | Fitting, hydraulic ge15l11-16unomdcf | |
| 11 | 4***3 | Fitting ge12l3/4unfomdcf | |
| 12 | 2***1 | Right motorxsteel pipe assembly, traveling motor-hose | |
| 13 | 4***4 | Bolt GB5782-M10x110flZnyc-8.8-480 | |
| 14 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 15 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 16 | 2***1 | Rubber backing plate, fixing motor steel pipe | |
| 17 | 2***1 | Upper pipe clamp, fixing motor steel pipe | |
| 18 | 2***1 | Pipe clamp, fixing motor steel pipe | |
| 19 | 2***1 | Lower pipe clamp, fixing motor steel pipe | |
| 20 | 2***1 | Cover plate, fixing motor steel pipe | |
| 21 | 2***1 | Cover plate, fixing motor steel pipe | |
| 22 | 2***1 | Cover plate, fixing motor steel pipe | |
| 23 | 4***9 | Bolt gb5782-m8x60flznyc-8.8-480 | |
| 24 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 25 | 4***0 | Washer gb97.1-8flznyc-480 |
