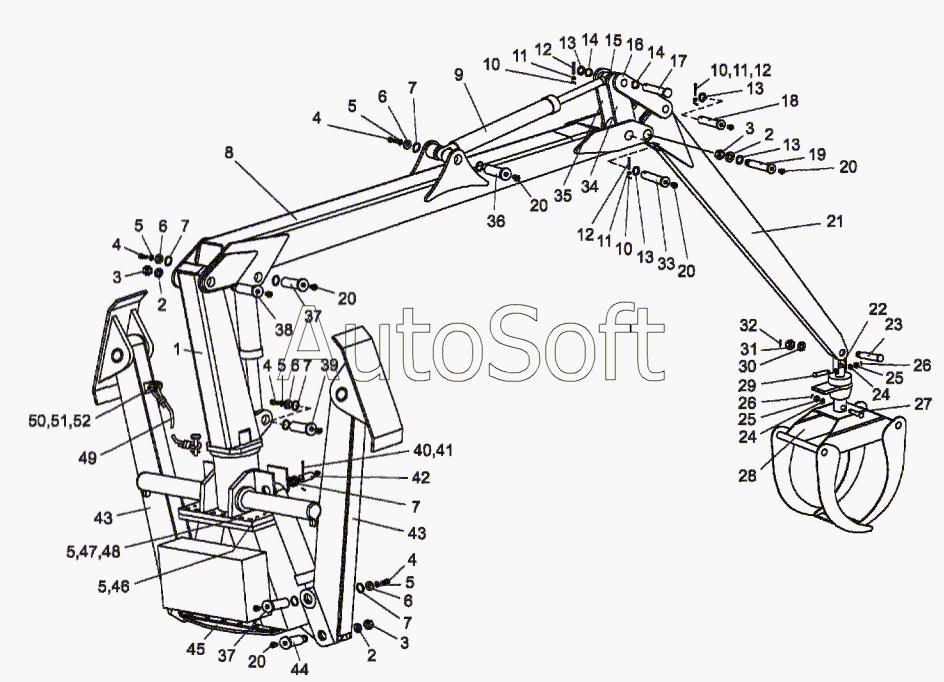

Каталог запасных частей к технике: МТЗ МПТ-461.1 (2010). ГМ42-0000000 Гидроманипулятор
40
27
28
29
30
30
31
32
33
34
35
36
37
37
38
39
26
26
41
42
43
43
44
45
46
47
48
49
50
51
52
13
13
13
13
1
2
2
2
3
3
3
4
4
4
4
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
8
9
10
10
10
11
11
11
12
12
12
ГМ42-0000000
14
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-0000000 | Г***0 | Гидроманипулятор | |
| 1 | Г***0 | Устройство поворотное | |
| 2 | Г***1 | Шайба | |
| 3 | М***5 | Гайка | |
| 4 | М***9 | Болт | |
| 5 | 4***2 | Шайба 20ОТ | |
| 6 | Г***9 | Шайба | |
| 7 | Г***4 | Втулка | |
| 8 | Г***0 | Стрела | |
| 9 | Г***0 | Гидросистема | |
| 10 | Ш***5 | Шплинт 4х30.0115 | |
| 11 | С***9 | Шайба | |
| 12 | 6***р | Ось 6-16d11x95.45.Ц15.Хр | |
| 13 | Г***8 | Шайба регулировочная | |
| 14 | Г***1 | Втулка | |
| 15 | Г***1 | Тяга | |
| 16 | Г***1 | Тяга | |
| 17 | Г***2 | Палец | |
| 18 | Г***1 | Палец | |
| 19 | Г***1 | Палец | |
| 20 | М***6 | Масленка 1.2 Ц6 | |
| 21 | Г***0 | Рукоять | |
| 22 | Г***0 | Серьга | |
| 23 | Г***5 | Палец | |
| 24 | Ш***9 | Шайбы С20.01.019 | |
| 25 | М***5 | Гайка | |
| 26 | Ш***5 | Шплинт 4х40.0115 | |
| 27 | Г***1 | Палец | |
| 28 | Г***0 | Захват | |
| 29 | Г***7 | Палец | |
| 30 | С***9 | Шайба | |
| 31 | М***5 | Гайка | |
| 32 | Ш***5 | Шплинт 5х45.0115 | |
| 33 | Г***1 | Палец | |
| 34 | Г***0 | Тяга | |
| 35 | Г***1 | Тяга | |
| 36 | Г***2 | Палец | |
| 37 | Г***1 | Палец | |
| 38 | Г***2 | Палец | |
| 39 | Г***0 | Палец | |
| 40 | О***р | Ось 6-8d11x70.45.Ц15.Хр | |
| 41 | Ш***5 | Шплинт 1,6х20.0115 | |
| 42 | Г***4 | Палец | |
| 43 | Г***0 | Опора выносная | |
| 44 | Г***0 | Палец | |
| 45 | Г***0 | Основание | |
| 46 | М***5 | Болт М20х1,5-6gх55.109.40Х.0115 | |
| 47 | М***5 | Болт М20х1,5-6gх70.109.40Х.0115 | |
| 48 | М***5 | Гайка М20х1,5-6Н.04.0115 | |
| 49 | П***1 | Трос страховочный | |
| 50 | А***2 | Палец | |
| 51 | А***2 | Чека | |
| 52 | А***1 | Цепочка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
