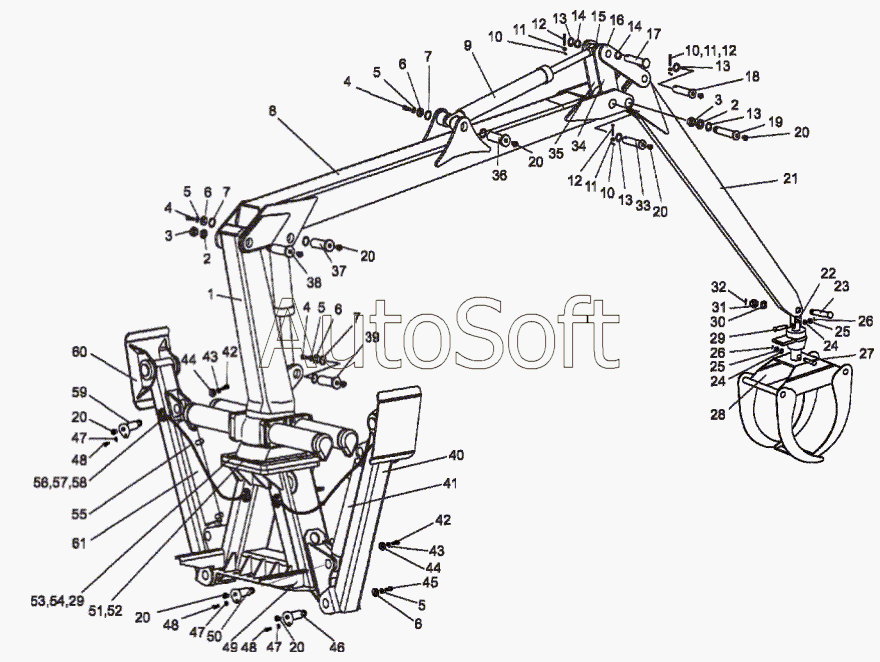

Каталог запасных частей к технике: МТЗ МПТ-461.1 (2010). ГМ42-0000000 Гидроманипулятор
47
47
47
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
31
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
16
1
2
2
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
15
ГМ42-0000000
17
18
19
20
20
20
20
20
20
20
21
22
23
24
24
25
25
26
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-0000000 | Г***0 | Гидроманипулятор | |
| 1 | Г***0 | Устройство поворотное | |
| 2 | Г***1 | Шайба | |
| 3 | М***5 | Гайка | |
| 4 | М***5 | Болт М20х1,5-6gх40.109.40Х.0115 | |
| 5 | 4***2 | Шайба 20ОТ | |
| 6 | Г***9 | Шайба | |
| 7 | Г***4 | Втулка | |
| 8 | Г***0 | Стрела | |
| 9 | Г***0 | Гидросистема | |
| 10 | Ш***5 | Шплинт 4х30.0115 | |
| 11 | С***9 | Шайба | |
| 12 | О***р | Ось 6-16d11x95.45.Ц15Хр | |
| 13 | Г***8 | Шайба регулировочная | |
| 14 | Г***1 | Втулка | |
| 15 | Г***1 | Тяга | |
| 16 | Г***1 | Тяга | |
| 17 | Г***2 | Палец | |
| 18 | Г***1 | Палец | |
| 19 | Г***1 | Палец | |
| 20 | М***6 | Масленка 1.2 Ц6 | |
| 21 | Г***0 | Рукоять | |
| 22 | Г***0 | Серьга | |
| 23 | Г***5 | Палец | |
| 24 | Ш***9 | Шайбы С20.01.019 | |
| 25 | М***5 | Гайка | |
| 26 | Ш***5 | Шплинт 4х40.0115 | |
| 27 | Г***1 | Палец | |
| 28 | Г***0 | Захват | |
| 29 | Г***7 | Палец | |
| 30 | С***9 | Шайба | |
| 31 | М***5 | Гайка | |
| 32 | Ш***5 | Шплинт 5х45.0115 | |
| 33 | Г***1 | Палец | |
| 34 | Г***0 | Тяга | |
| 35 | Г***1 | Тяга | |
| 36 | Г***2 | Палец | |
| 37 | Г***1 | Палец | |
| 38 | Г***2 | Палец | |
| 39 | Г***0 | Палец | |
| 40 | Г***0 | Опора выносная | |
| 41 | Г***1 | Гидроцилиндр | |
| 42 | М***9 | Болт М16х1,5-6gх25.88.35.019 | |
| 43 | 4***0 | Шайба 16ОТ | |
| 44 | Г***2 | Шайба | |
| 45 | М***9 | Болт | |
| 46 | Г***5 | Палец | |
| 47 | 4***8 | Шайба 12ОТ | |
| 48 | М***9 | Болт ГОСТ 7796-70 | |
| 49 | Г***0 | Основание | |
| 50 | Г***1 | Палец | |
| 51 | М***5 | Болт | |
| 52 | 4***4 | Шайба 24Т | |
| 53 | М***1 | Болт | |
| 54 | М***6 | Гайка | |
| 55 | П***1 | Трос страховочный ПРТ-10 21 200-01 | |
| 56 | А***0 | Чека | |
| 57 | А***2 | Палец | |
| 58 | А***2 | Кольцо | |
| 59 | Г***0 | Палец | |
| 60 | Г***1 | Опора выносная | |
| 61 | Г***0 | Гидроцилиндр |
