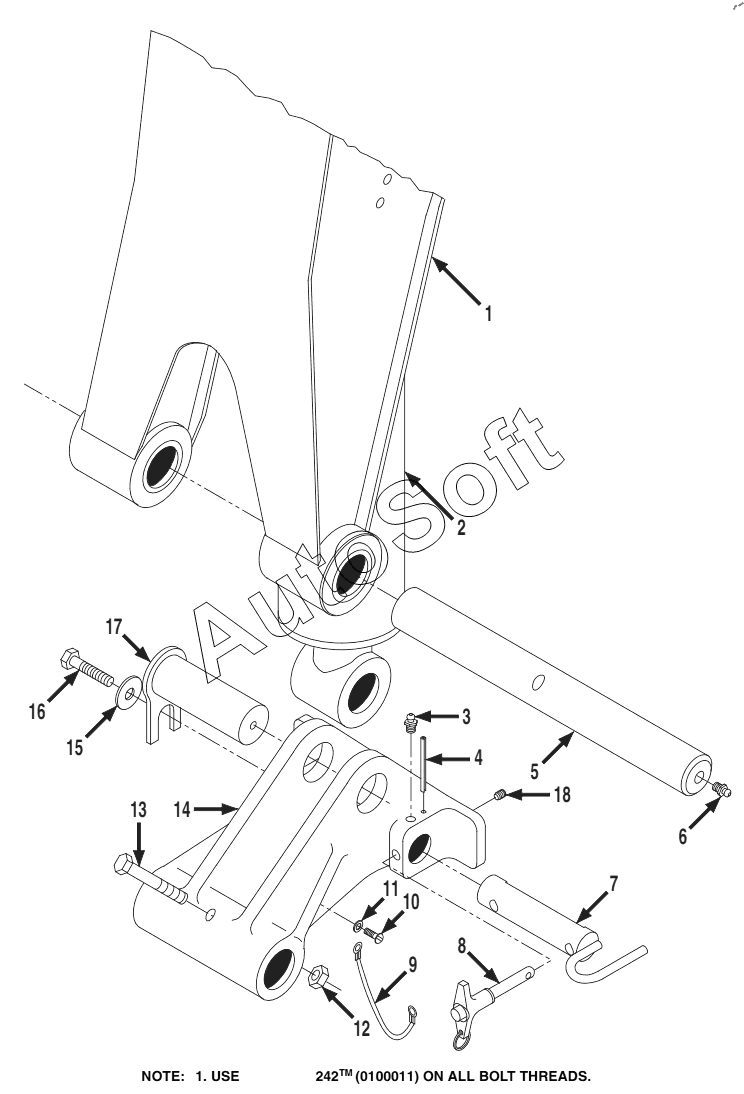

Каталог запасных частей к технике: JLG G9-43A (2014). Manual Quick Switch Assembly
9
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 91405032 | 9***2 | QUICK SWITCH ASSY | |
| 1 | T***N | THIRD BOOM SECTION | |
| 2 | T***R | TILT CYLINDER | |
| 3 | 8***8 | LUBE FITTING | |
| 4 | 3***2 | ROLL PIN | |
| 5 | 9***0 | HEAD PIN | |
| 6 | N***G | LUBE FITTING | |
| 7 | 9***4 | QUICK SWITCH PIN | |
| 8 | 9***7 | QUICK RELEASE PIN | |
| 9 | 9***1 | TETHER CABLE | |
| 10 | 8***3 | ROUND HD MACHINE SCREW | |
| 11 | 8***5 | FLAT WASHER | |
| 12 | 8***2 | STOVER NUT | |
| 13 | 9***2 | HEX HD CAPSCREW | |
| 14 | 9***0 | QUICK SWITCH CASTING | |
| 15 | 8***6 | FLAT WASHER | |
| 16 | 8***7 | HEX HD CAPSCREW | |
| 17 | 9***5 | PIN WELDMENT | |
| 18 | 8***6 | SOCKET SET SCREW |
