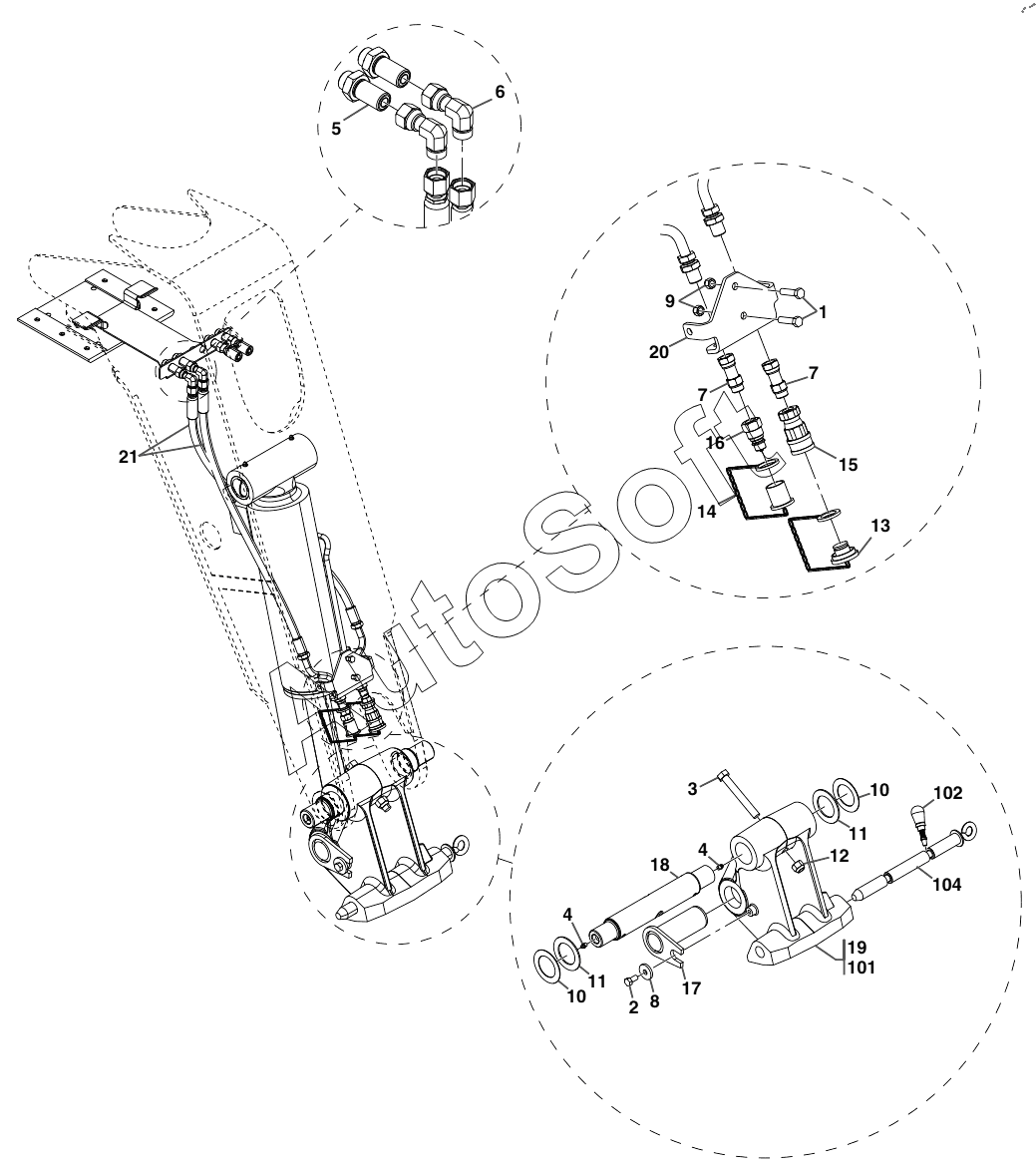

Каталог запасных частей к технике: JLG G9-43A (2014). Manual Quick Switch Assembly
1
2
3
4
4
5
6
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
101
102
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001142788 | 1***8 | MANUAL QUICK SWITCH INSTALLATION | |
| 1 | 0***2 | HEX HD CAPSCREW | |
| 2 | 0***8 | HEX HD CAPSCREW | |
| 3 | 0***4 | HEX HD CAPSCREW | |
| 4 | 2***2 | STRAIGHT GREASE FITTING | |
| 5 | 2***8 | BULKHEAD FITTING | |
| 6 | 2***8 | ADAPTER | |
| 7 | 2***9 | ADAPTER | |
| 8 | 4***3 | WASHER | |
| 9 | 8***5 | HEX LOCK NUT | |
| 10 | 8***6 | WASHER | |
| 11 | 8***7 | WASHER | |
| 12 | 8***7 | HEX LOCK NUT | |
| 13 | 9***5 | DUST PLUG | |
| 14 | 9***6 | DUST CAP | |
| 15 | 9***3 | FEMALE QUICK CONNECT | |
| 16 | 9***4 | MALE QUICK DISCONNECT | |
| 17 | 1***8 | PIN WELDMENT | |
| 18 | 1***3 | PIVOT PIN | |
| 19 | 1***2 | QUICK SWITCH COUPLING ASSY | |
| 20 | 1***5 | BRACKET | |
| 21 | 1***0 | HOSE ASSY | |
| 101 | 1***4 | QUICK SWITCH COUPLER | |
| 102 | 1***2 | POPPIN PIN ASSY | |
| 104 | 1***1 | QUICK SWITCH LOCK PIN |
