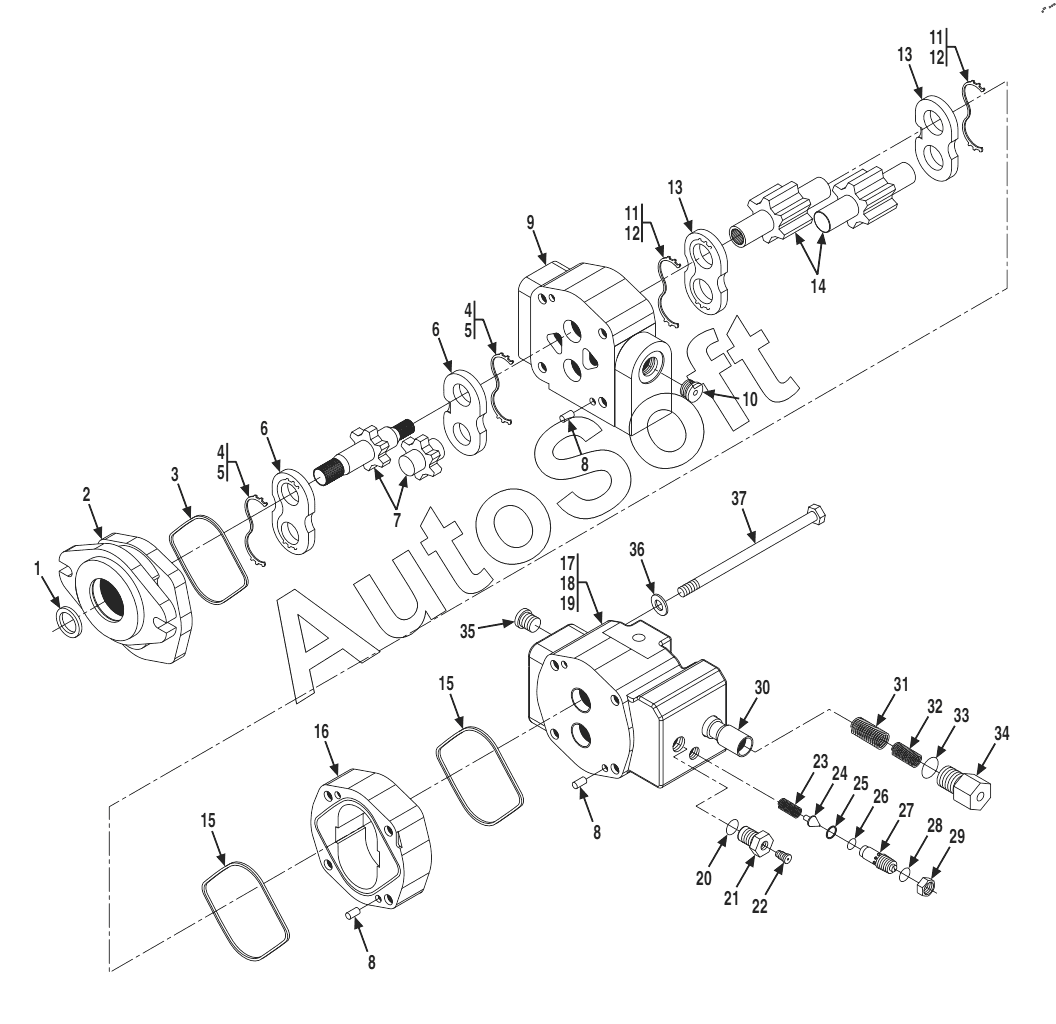

Каталог запасных частей к технике: JLG G9-43A (2014). Hydraulic Pump Before S/N 0160040675 excluding 0160040468 & 0160040672
1
2
3
4
4
5
5
6
6
7
8
8
8
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 91513160 | 9***0 | TANDEM IMPLEMENT PUMP | |
| 1 | 7***6 | LIP SEAL | |
| 2 | 9***3 | SHAFT END COVER HOUSING | |
| 3 | 9***7 | O-RING | |
| 4 | 9***2 | SEAL | |
| 5 | 9***8 | BACK-UP SEAL | |
| 6 | 8***6 | THRUST PLATE | |
| 7 | 9***7 | GEAR SHAFT SET | |
| 8 | 8***7 | DOWEL PIN | |
| 9 | 9***5 | BEARING CARRIER HOUSING | |
| 10 | 9***6 | PLUG | |
| 11 | 9***5 | SEAL | |
| 12 | 9***6 | BACK-UP SEAL | |
| 13 | 9***7 | THRUST PLATE | |
| 14 | 9***2 | GEAR SET | |
| 15 | 9***3 | O-RING | |
| 16 | 9***9 | GEAR HOUSING | |
| 17 | 9***4 | PRIORITY VALVE ASSY | |
| 18 | N***D | PRIORITY PORT END | |
| 19 | 8***4 | BUSHING | |
| 20 | 9***4 | O-RING | |
| 21 | N***G | PRIMARY GAUGE PORT PLUG | |
| 22 | 7***1 | PLUG | |
| 23 | 9***5 | RELIEF VALVE SPRING | |
| 24 | 9***6 | FLOATING POPPET | |
| 25 | 9***7 | BACK-UP RING | |
| 26 | 9***8 | O-RING | |
| 27 | 9***9 | SCREW WITH SCREEN | |
| 28 | 9***0 | O-RING | |
| 29 | 9***1 | HEX NUT | |
| 30 | N***L | SPOOL | |
| 31 | 9***2 | OUTER SPRING | |
| 32 | N***G | INNER SPRING | |
| 33 | 9***3 | O-RING | |
| 34 | N***P | SPOOL SPRING END CAP | |
| 35 | 9***4 | HEX SOCKET PLUG | |
| 36 | 8***1 | WASHER | |
| 37 | 9***8 | CAPSCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
