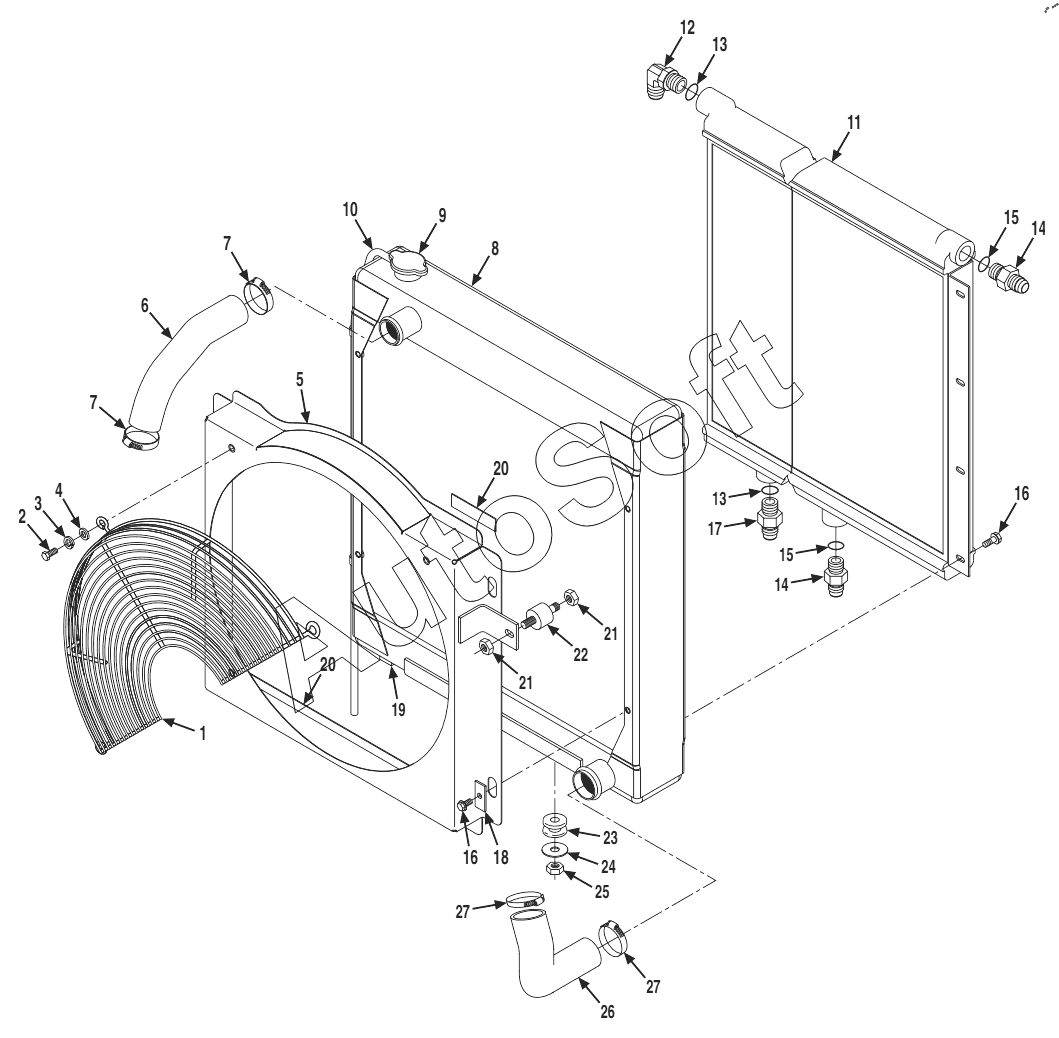

Каталог запасных частей к технике: JLG G9-43A (2014). Radiator Assembly - Engine S/N 019001 thru 0193007 & 0160000008 thru 0160000240
14
14
27
27
26
25
24
23
22
21
20
20
19
18
17
16
16
15
15
13
13
12
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 91515039 | 9***9 | RADIATOR ASSY | |
| 1 | 9***8 | FAN GUARD | |
| 2 | 8***4 | HEX HD CAPSCREW | |
| 3 | 8***1 | LOCK WASHER | |
| 4 | 8***3 | FLAT WASHER | |
| 5 | 9***5 | FAN SHROUD | |
| 6 | 9***5 | UPPER RADIATOR HOSE | |
| 7 | 8***8 | HOSE CLAMP | |
| 8 | 9***9 | RADIATOR | |
| 9 | 9***8 | RADIATOR CAP | |
| 10 | O***E | OVERFLOW HOSE | |
| 11 | 9***0 | OIL COOLER | |
| 12 | 2***8 | ELBOW | |
| 13 | 8***7 | O-RING | |
| 14 | 2***7 | CONNECTOR | |
| 15 | 8***9 | O-RING | |
| 16 | 7***3 | WHIZ-LOCK SCREW | |
| 17 | 2***1 | CONNECTOR | |
| 18 | 9***8 | CLAMP BAR | |
| 19 | 8***6 | DRAIN COCK | |
| 20 | G***E | GASKA-TAPE | |
| 21 | 7***6 | WHIZ-LOCK NUT | |
| 22 | 9***7 | SHOCK MOUNT | |
| 23 | 8***8 | MOUNTING PAD | |
| 24 | 9***8 | HARDENED WASHER | |
| 25 | 8***6 | HEX LOCKNUT | |
| 26 | 9***6 | LOWER RADIATOR HOSE | |
| 27 | 8***7 | HOSE CLAMP |
