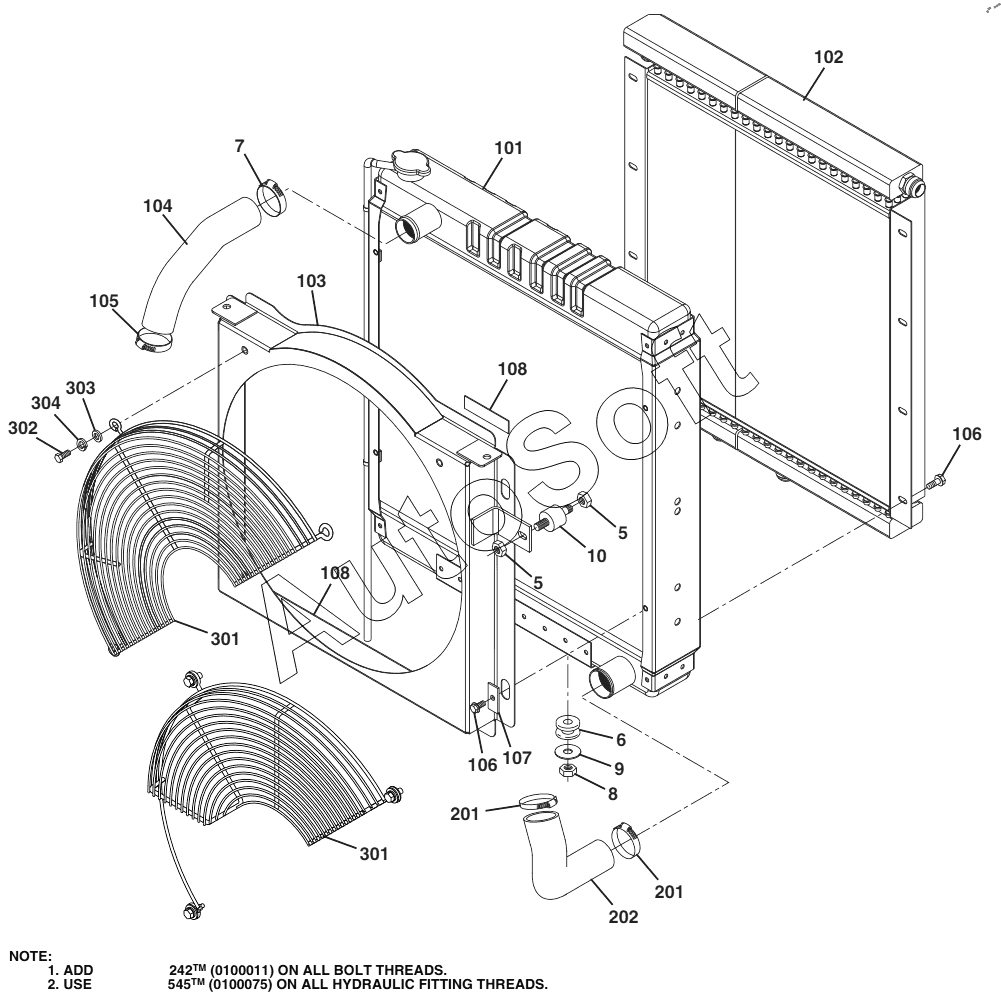

Каталог запасных частей к технике: JLG G9-43A (2014). Radiator Assembly - Engine S/N 0160000246 thru 0160040674 excluding 0160040468 & 0160040672
104
304
303
302
301
301
202
201
201
108
108
107
106
106
105
103
102
101
10
9
8
7
6
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0275643 | 0***3 | RADIATOR ASSY | |
| 1001102649 | 1***9 | FAN GUARD INSTALLATION | |
| 1001102649 | 1***9 | FAN GUARD INSTALLATION | |
| 1001125462 | 1***2 | RADIATOR | |
| 7026442 | 7***2 | RADIATOR CAP | |
| 91084198 | 9***8 | RADIATOR CAP | |
| 91513215 | 9***5 | FAN GUARD | |
| 91514261 | 9***1 | DRAIN COCK | |
| OVERFLOW HOSE | O***E | OVERFLOW HOSE | |
| 1 | 9***9 | RADIATOR ASSY | |
| 5 | 7***6 | WHIZ-LOCK NUT | |
| 6 | 8***8 | MOUNTING PAD | |
| 7 | 8***8 | HOSE CLAMP | |
| 8 | 8***6 | HEX LOCKNUT | |
| 9 | 7***1 | FLAT WASHER | |
| 10 | 9***7 | SHOCK MOUNT | |
| 101 | 9***2 | RADIATOR | |
| 102 | 9***3 | OIL COOLER | |
| 103 | 9***5 | FAN SHROUD | |
| 104 | 9***5 | UPPER RADIATOR HOSE | |
| 105 | 8***8 | HOSE CLAMP | |
| 106 | 7***3 | WHIZ-LOCK SCREW | |
| 107 | 9***8 | CLAMP BAR | |
| 108 | 9***5 | GASKA-TAPE | |
| 109 | 0***1 | LOCTITE 242TM | |
| 110 | 0***5 | LOCTITE 545TM | |
| 201 | 8***8 | HOSE CLAMP | |
| 202 | 9***6 | LOWER RADIATOR HOSE | |
| 301 | 9***8 | FAN GUARD | |
| 302 | 0***7 | HEX HD CAPSCREW | |
| 303 | 4***0 | FLAT WASHER | |
| 304 | 4***0 | LOCKWASHER |
