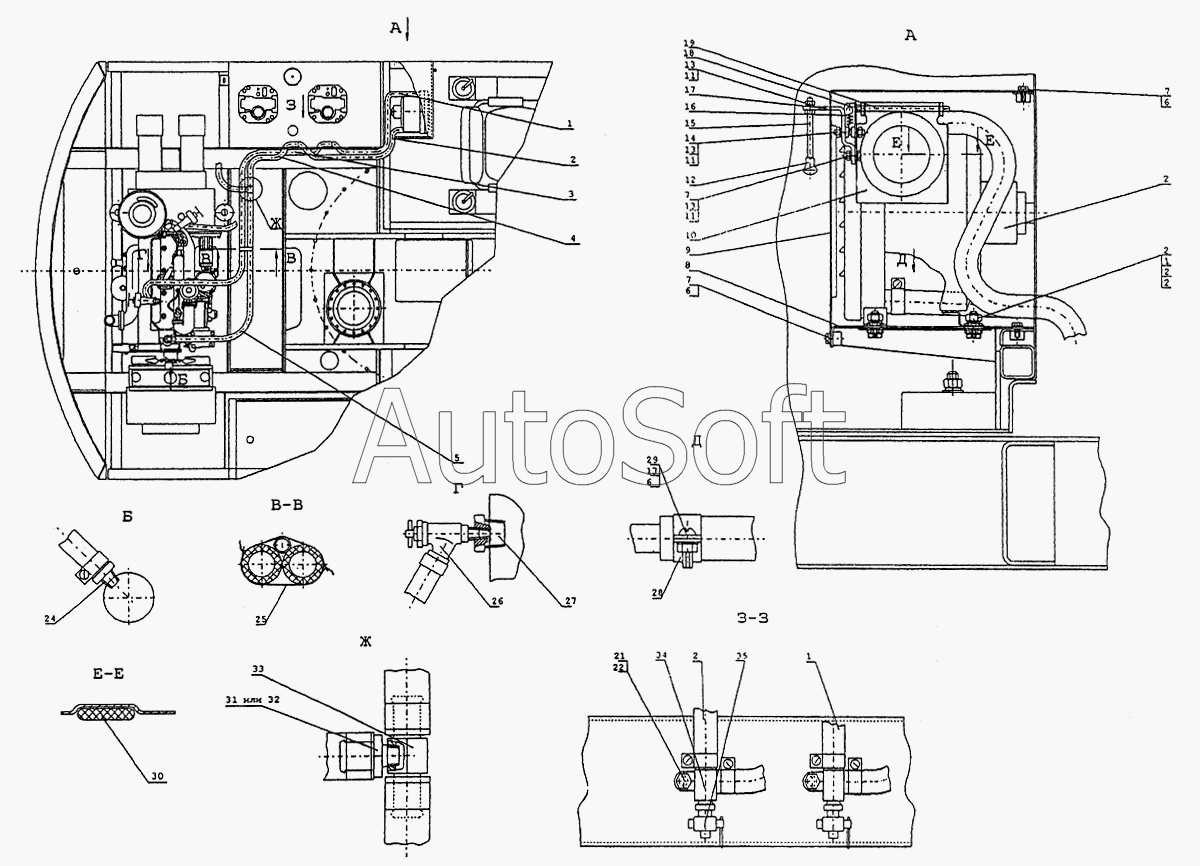

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14). Установка отопителя
1
1
1
2
2
2
2
2
2
3
4
5
6
6
6
7
7
7
8
9
10
11
11
11
12
13
13
13
13
14
15
16
17
18
19
21
22
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***Г | Рукав L=550+/-10мм | |
| 2 | Т***Г | Рукав L=550+/-10мм | |
| 3 | Т***Г | Рукав L=550+/-10мм | |
| 4 | Т***Г | Рукав L=1300+/-10мм | |
| 5 | Т***Г | Рукав L=550+/-10мм | |
| 6 | 1***9 | Шайба | |
| 7 | 7***9 | Болт | |
| 8 | 3***0 | Площадка | |
| 9 | 3***0 | Кожух | |
| 10 | Э***7 | Заслонка | |
| 11 | 6***9 | Шайба | |
| 12 | 1***2 | Кнопка | |
| 13 | 5***9 | Гайка | |
| 14 | Э***3 | Шпилька | |
| 15 | Э***1 | Рукоятка | |
| 16 | Э***2 | Пружина | |
| 17 | Э***5 | Рычаг | |
| 18 | Э***6 | Планка | |
| 19 | Э***4 | Ось | |
| 20 | 1***0 | Отопитель | |
| 21 | 7***9 | Болт | |
| 22 | 6***9 | Шайба | |
| 23 | 1***9 | Шайба | |
| 24 | Э***8 | Штуцер | |
| 25 | Э***4 | Хомутик | |
| 26 | О***1 | Кран | |
| 27 | 1***2 | Переходник | |
| 28 | Э***6 | Хомут | |
| 29 | 1***9 | Винт | |
| 30 | О***1 | Профиль губчатый L=280 мм | |
| 31 | Э***2 | Штуцер | |
| 32 | Э***4 | Пробка коническая | |
| 33 | Э***6 | Тройник | |
| 34 | 1***3 | Тройник |
