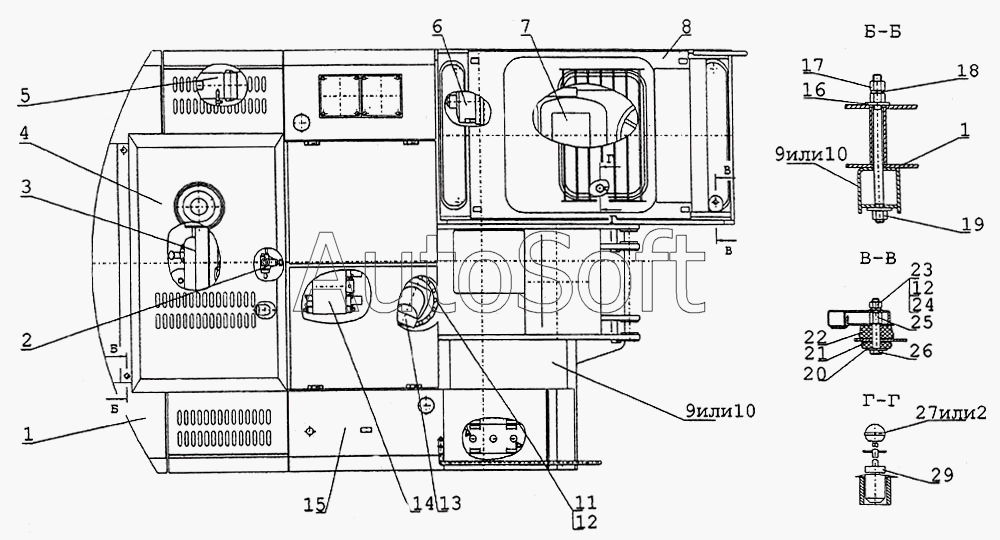

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14). Платформа поворотная с механизмами
15
29
27
26
25
24
23
22
21
20
19
18
17
16
1
1
14
14
13
12
12
11
10
10
9
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Противовес | |
| 2 | 3***0 | Пневмоуправление на поворотной платформе | |
| 3 | 3***0 | Установка силовая | |
| 4 | 3***0 | Капот | |
| 5 | 3***0 | Установка подогревателя | |
| 6 | 3***0 | Установка отопителя | |
| 7 | 3***0 | Пост управления | |
| 8 | 3***0 | Кабина | |
| 9 | 3***0 | Платформа поворотная (ОПУ d 1 400) | |
| 10 | 3***0 | Платформа поворотная (ОПУ d 1250) | |
| 11 | 7***8 | Болт М8-8gх20.58.019 | |
| 12 | 6***2 | Шайба 16.65Г.05 | |
| 13 | Е***0 | Механизм поворота | |
| 14 | 3***0 | Гидрооборудование на поворотной платформе | |
| 14 | 3***0 | Гидроуправление экскаватором на по воротной платформе (монтажная схема) | |
| 15 | 3***0 | Бак топливный | |
| 16 | 3***0 | Шайба | |
| 17 | 1***3 | Гайка М24-7Н.10.40Х.019 | |
| 18 | 6***2 | Шайба 16.65Г.05 | |
| 19 | 3***0 | Болт | |
| 20 | 3***3 | Шайба | |
| 21 | Э***3 | Втулка | |
| 22 | Э***2 | Амортизатор | |
| 23 | 5***5 | Гайка М16-7Н.5.019 | |
| 24 | 1***1 | Шайба 8.01.019 | |
| 25 | 3***4 | Гайка | |
| 26 | 3***1 | Болт | |
| 27 | Э***2 | Амортизатор | |
| 28 | 5***8 | Головка шаровая | |
| 29 | 3***0 | Стопор |
