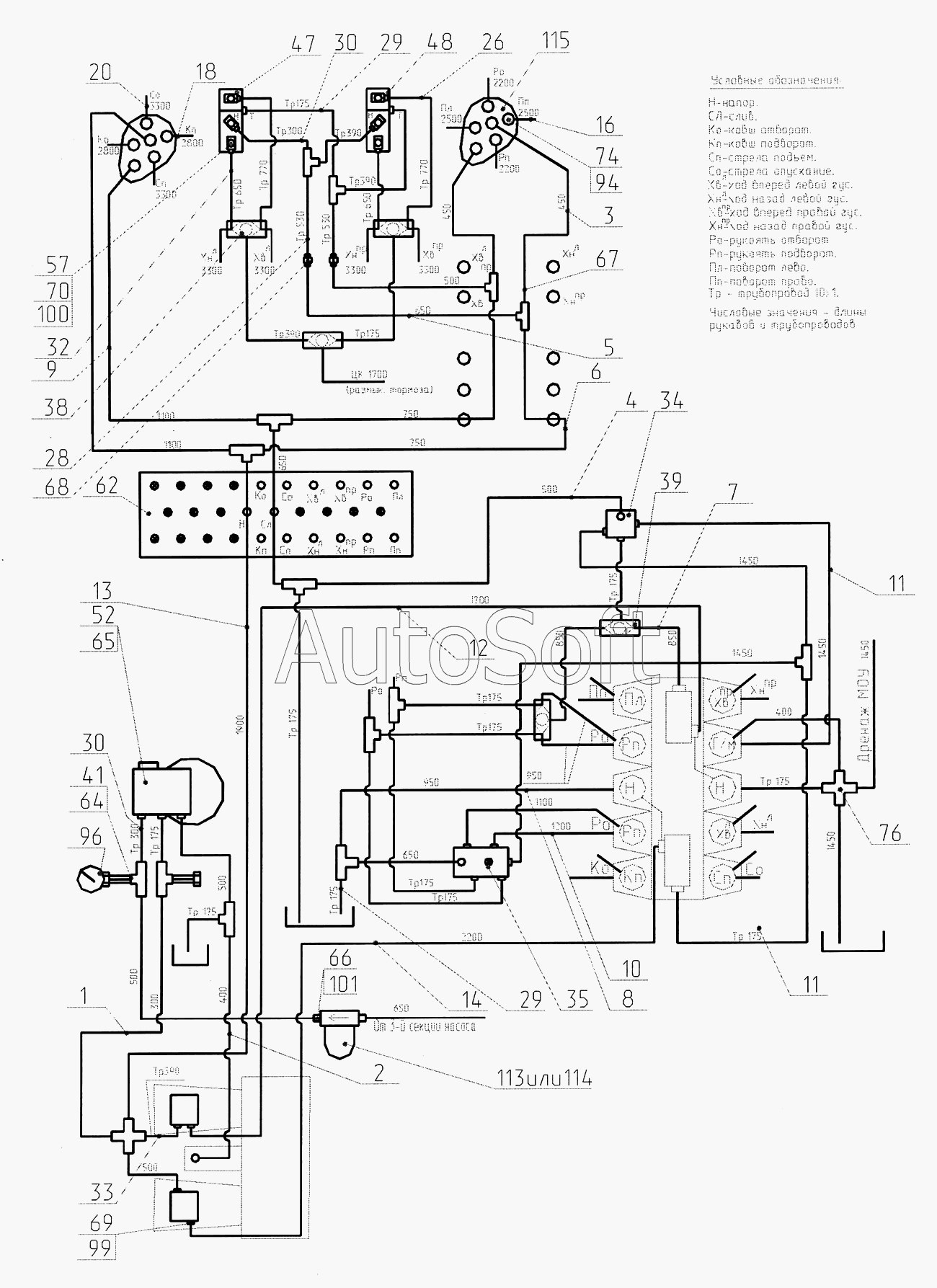

Каталог запасных частей к технике: ТВЭКС ЕТ-16 (2005). Гидроуправление на поворотной платформе (монтажная схема) (с гидравликой ПСМ)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
16
18
20
26
28
29
29
30
30
32
33
34
35
38
39
41
47
48
52
57
62
64
65
66
67
68
69
70
74
76
94
96
99
100
101
113
114
115
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рукав L=300 мм | |
| 2 | Э***0 | Рукав L=400 мм | |
| 3 | Э***0 | Рукав L=450 мм | |
| 4 | Э***0 | Рукав L=500 мм | |
| 5 | Э***0 | Рукав L=650 мм | |
| 6 | Э***0 | Рукав L=750 мм | |
| 7 | Э***0 | Рукав L=850 мм | |
| 8 | Э***0 | Рукав L=950 мм | |
| 9 | Э***0 | Рукав L=1100 мм | |
| 10 | Э***0 | Рукав L=1200 мм | |
| 11 | Э***0 | Рукав L=1300 мм | |
| 12 | Э***0 | Рукав L=1700 мм | |
| 13 | Э***0 | Рукав L=1900 мм | |
| 14 | Э***0 | Рукав L=2200 мм | |
| 16 | Э***0 | Рукав L=2500 мм | |
| 18 | Э***0 | Рукав L=2800 мм | |
| 20 | Э***0 | Рукав L=3300 мм | |
| 26 | Э***0 | Трубопровод L=770 мм | |
| 28 | Э***0 | Трубопровод L=530 мм | |
| 29 | Э***0 | Трубопровод L=175 мм | |
| 30 | Э***0 | Трубопровод L=300 мм | |
| 32 | Э***0 | Трубопровод L=650 мм | |
| 33 | Э***0 | Трубопровод L=390 мм | |
| 34 | Э***0 | Гидрораспределитель | |
| 35 | Э***0 | Гидрораспределитель | |
| 38 | Э***0 | Клапан "ИЛИ" | |
| 39 | Э***0 | Клапан "ИЛИ" | |
| 41 | Э***0 | Включатель манометра | |
| 47 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 57 | 0***0 | Переходник | |
| 62 | 3***1 | Планка | |
| 63 | 3***1 | Кронштейн | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | 3***2 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 68 | Э***5 | Штуцер | |
| 69 | Э***5 | Штуцер | |
| 70 | 0***1 | Болт | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 94 | 9***3 | Кольцо | |
| 96 | М***м | Манометр ТУ 25-7310.0045-87 | |
| 99 | 2***3 | Прокладка | |
| 100 | 2***3 | Прокладка | |
| 101 | 2***3 | Прокладка | |
| 113 | М***Х | Фильтр напорный | |
| 114 | А***7 | Фильтр напорный | |
| 115 | 1***) | Блок управления | |
| 115 | 1***0 | Блок управления |
