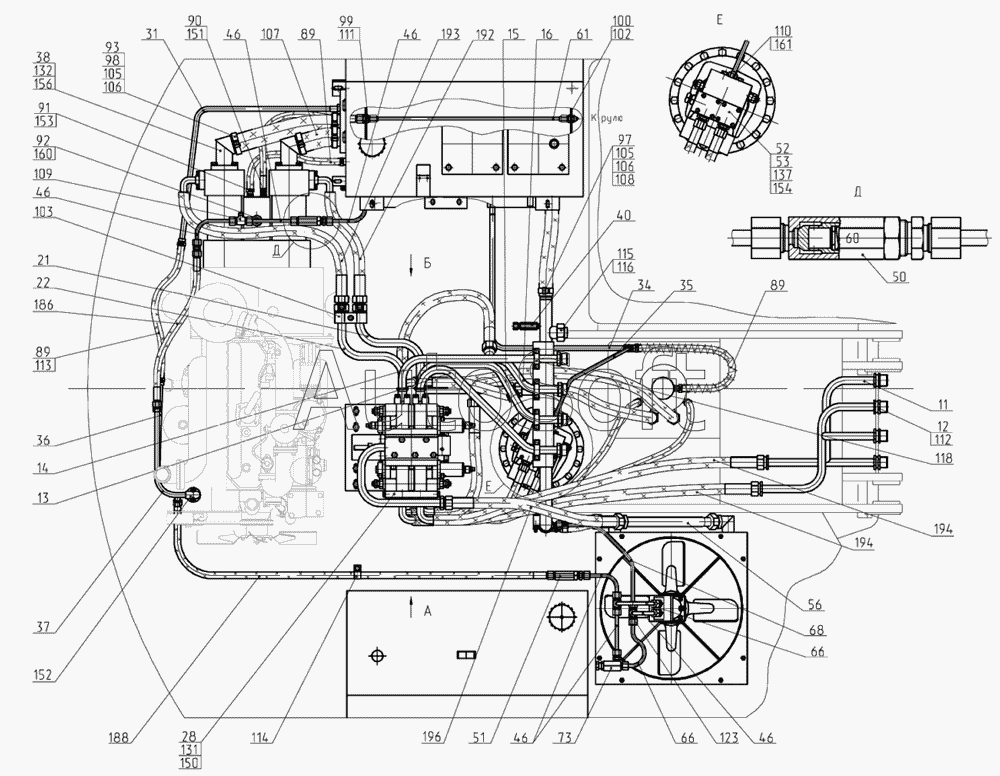

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Трубопроводы на поворотной платформе 314-20-80.01.000-01
/36.gif)
108
116
115
114
113
112
111
110
109
118
107
106
106
105
105
103
102
100
99
98
154
196
194
194
192
188
186
161
160
156
97
153
152
151
150
137
132
131
123
15
36
35
34
31
28
22
21
16
37
14
13
12
11
61
93
92
91
90
89
89
89
73
68
66
66
56
53
52
51
50
46
46
46
46
46
40
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы на поворотной платформе | |
| 2 | 3***0 | Установка маслоохладительная | |
| 2 | 3***0 | Установка маслоохладительная | |
| 3 | 3***0 | Гидроуправление на поворотной платформе | |
| 4 | 3***0 | Бак гидравлический (гидроаппараты «Воsсh-Rехrоth») | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 28 | 5***0 | Блок плавающего положения стрелы | |
| 31 | 3***0 | Трубопровод | |
| 34 | 3***0 | Трубопровод | |
| 35 | 3***0 | Трубопровод (12х1) | |
| 36 | Э***0 | Трубопровод | |
| 37 | Э***0 | Трубопровод | |
| 38 | Э***0 | Патрубок | |
| 40 | Э***0 | Включатель манометра | |
| 46 | 3***0 | Трубопровод | |
| 50 | Э***0 | Клапан предохранительный | |
| 51 | Э***0 | Клапан подпорный | |
| 52 | 3***0 | Блок клапанов | |
| 53 | Э***0 | Фланец | |
| 56 | 3***0 | Трубопровод | |
| 61 | 3***0 | Трубопровод (12х1, L=950) | |
| 66 | 3***0 | Трубопровод (12х1) | |
| 68 | Э***0 | Трубопровод | |
| 73 | 3***0 | Кран | |
| 89 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | Э***2 | Штуцер | |
| 91 | Э***3 | Штуцер | |
| 92 | Э***5 | Штуцер | |
| 93 | Э***7 | Хомут | |
| 97 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 99 | Э***3 | Гайка | |
| 100 | Э***8 | Гайка | |
| 102 | Э***1 | Штуцер | |
| 103 | Э***6 | Скоба | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 107 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | Э***5 | Хомут | |
| 109 | Э***2 | Тройник | |
| 110 | Э***1 | Штуцер | |
| 111 | Э***9 | Штуцер | |
| 112 | Э***4 | Гайка | |
| 113 | Э***7 | Хомут | |
| 114 | Н***0 | Хомут | |
| 115 | С***2 | Заглушка | |
| 116 | С***1 | Гайка накидная | |
| 118 | М***4 | Прижим | |
| 123 | Э***1 | Тройник | |
| 131 | 7***9 | Болт | |
| 132 | 7***9 | Болт | |
| 137 | 7***9 | Болт | |
| 150 | 9***3 | Кольцо | |
| 151 | 9***3 | Кольцо | |
| 152 | 9***3 | Кольцо | |
| 153 | 9***3 | Кольцо | |
| 154 | 9***3 | Кольцо | |
| 156 | 9***3 | Кольцо | |
| 160 | 2***3 | Прокладка | |
| 161 | 2***3 | Прокладка | |
| 186 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 188 | [***] | РВД 12-28(М22х1,5)-2250-У | |
| 192 | [***] | РВД 20-33(М42х2,0°-D40,90°)-750-У | |
| 194 | [***] | РВД 20-33(М42х2,0°-D40,90°)-1250-У | |
| 196 | [***] | РВД 20-33(М42х2)-850-У |
