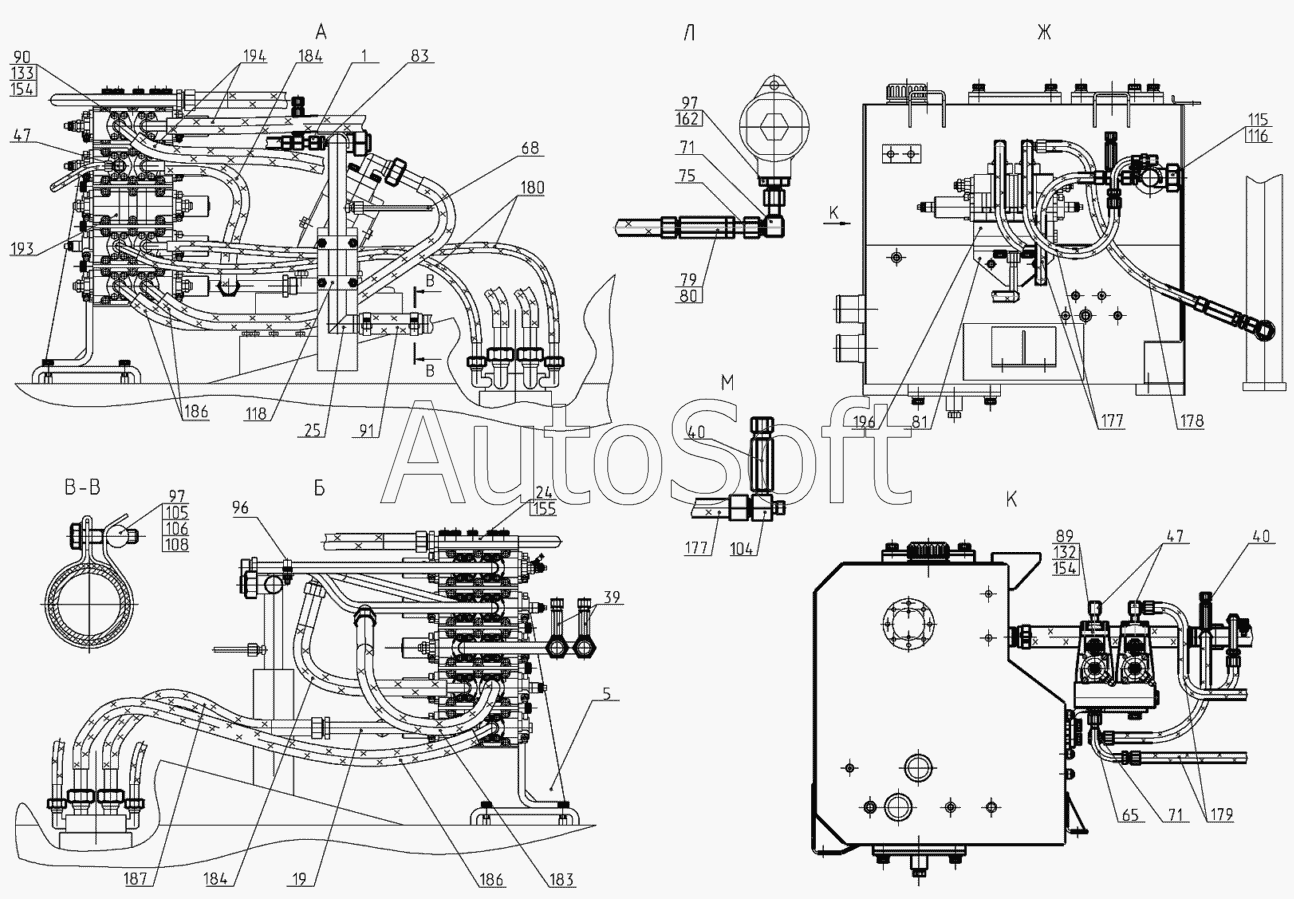

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Трубопроводы на поворотной платформе 318-40-80.01.000
/35.gif)
1
5
19
24
25
39
40
40
47
47
65
68
71
71
75
79
80
81
83
89
90
91
96
97
97
104
105
106
108
115
116
118
132
133
154
154
155
162
177
177
178
179
180
183
184
184
186
186
187
193
194
196
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Переходник | |
| 5 | 3***0 | Кронштейн | |
| 19 | 3***0 | Трубопровод | |
| 24 | 3***0 | Фланец сливной | |
| 25 | 3***0 | Трубопровод | |
| 39 | Э***0 | Включатель манометра | |
| 40 | Э***0 | Включатель манометра | |
| 47 | 7***0 | Трубопровод | |
| 65 | 3***0 | Трубопровод | |
| 68 | Э***0 | Трубопровод (12х1) | |
| 71 | 0***0 | Угольник | |
| 75 | 0***0 | Штуцер сварной | |
| 79 | 0***2 | Клапан | |
| 80 | 0***1 | Корпус | |
| 81 | 0***1 | Кронштейн | |
| 83 | Э***1 | Штуцер | |
| 89 | Э***3 | Фланец | |
| 90 | Э***4 | Фланец | |
| 91 | 2***7 | Рукав 40х51,5-1,6 L=450+/-2 | |
| 96 | Н***1 | Хомут | |
| 97 | К***7 | Штуцер | |
| 104 | 0***6 | Штуцер | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 108 | Э***5 | Хомут | |
| 115 | С***1 | Гайка накидная | |
| 116 | С***2 | Заглушка | |
| 118 | М***4 | Прижим | |
| 132 | 7***9 | Болт | |
| 133 | 7***9 | Болт | |
| 154 | 9***3 | Кольцо | |
| 155 | 9***3 | Кольцо | |
| 162 | 2***3 | Прокладка | |
| 177 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 178 | [***] | РВД 12-28(М22х1,5)-1050-У | |
| 179 | [***] | РВД 12-28(М22х1,5)-1250-У | |
| 180 | [***] | РВД 12-28(М22х1,5, 0-D=40,90°)-1250-У | |
| 183 | [***] | РВД 20-33(М42х2, D=40)-750-У | |
| 184 | [***] | РВД 20-33(М42х2, D=40,90°)-750-У | |
| 186 | [***] | РВД 20-33(М42х2, D=40,90°)-1250-У | |
| 187 | [***] | РВД 20-33(М42х2)-850-У | |
| 193 | 3***Р | Гидрораспределитель | |
| 194 | [***] | Манометр МПЗ-У-60МПа-1,5 (D=100) ТУ25.02.943-74 | |
| 196 | 3***Р | Гидрораспределитель |
