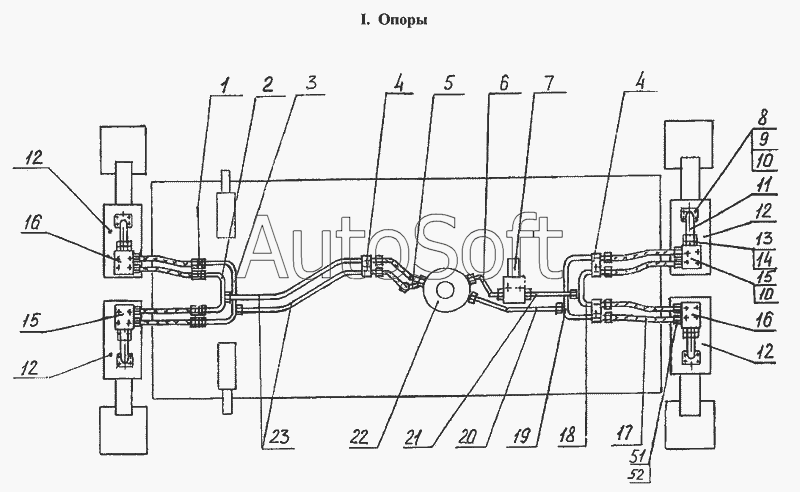

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Гидрооборудование на ходовой раме 318-40-71.00.000
/59.gif)
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
12
12
12
12
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***3 | Гайка | |
| 2 | 3***0 | Трубопровод | |
| 3 | 3***0 | Трубопровод | |
| 4 | Э***1 | Скоба | |
| 5 | 3***0 | Трубопровод | |
| 6 | 3***0 | Трубопровод | |
| 7 | Э***0 | Клапан пневмогидравлический | |
| 8 | 7***9 | Болт | |
| 9 | 6***9 | Шайба | |
| 10 | 9***3 | Кольцо | |
| 11 | 3***0 | Трубопровод | |
| 12 | Э***1 | Гидроцилиндр выносных опор | |
| 12 | Э***1 | Гидроцилиндр выносных опор | |
| 13 | 1***2 | Кольцо защитное | |
| 14 | 9***3 | Кольцо | |
| 15 | 1***0 | Гидрозамок двухсторонний | |
| 16 | 1***0 | Гидрозамок двухсторонний | |
| 17 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 18 | 0***0 | Трубопровод | |
| 19 | Э***0 | Трубопровод | |
| 20 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***0 | Коллектор центральный | |
| 23 | 3***0 | Трубопровод | |
| 51 | Э***2 | Штуцер | |
| 52 | 9***3 | Кольцо |
