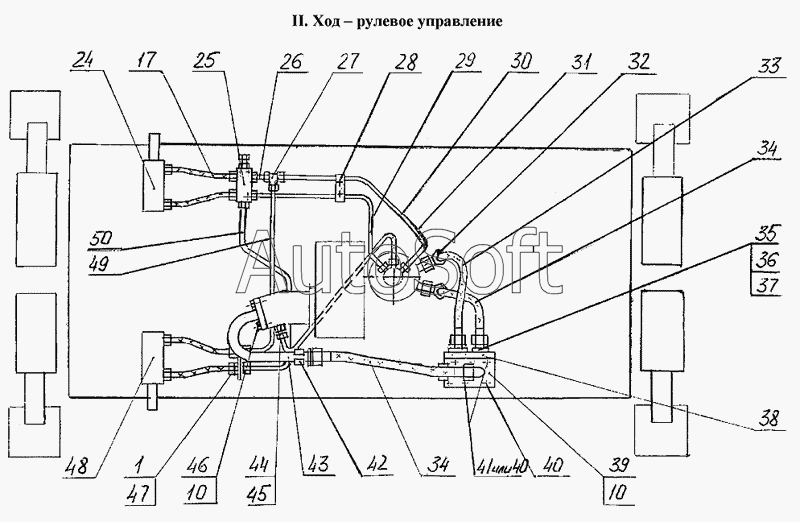

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Гидрооборудование на ходовой раме 318-40-71.00.000
/60.gif)
36
50
49
48
47
46
45
44
43
43
42
41
40
40
39
38
37
1
35
34
34
33
32
31
30
29
28
27
26
25
24
17
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***3 | Гайка | |
| 10 | 9***3 | Кольцо | |
| 17 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 24 | Э***0 | Цилиндр поворота колес левый | |
| 25 | 3***0 | Кран буксировочный | |
| 26 | Э***0 | Трубопровод | |
| 27 | Э***1 | Тройник | |
| 28 | Э***2 | Хомут | |
| 29 | Э***0 | Трубопровод | |
| 30 | 3***0 | Трубопровод | |
| 31 | Э***0 | Трубопровод | |
| 32 | 0***0 | Переходник | |
| 33 | [***] | РВД 20-33(М42х2)-850-У | |
| 34 | [***] | РВД 20-33(М42х2)-650-У | |
| 35 | 3***0 | Переходник | |
| 36 | 7***9 | Болт | |
| 37 | 9***3 | Кольцо | |
| 38 | У***0 | Гидроклапан противообгонный | |
| 39 | 3***0 | Фланец | |
| 40 | 7***9 | Болт | |
| 41 | 3***1 | Шпилька | |
| 42 | Э***6 | Скоба | |
| 43 | 3***0 | Фланец | |
| 43 | 3***0 | Фланец | |
| 44 | Э***1 | Штуцер | |
| 45 | 2***3 | Прокладка | |
| 46 | 7***9 | Болт | |
| 47 | Э***9 | Штуцер | |
| 48 | Э***0 | Цилиндр поворота колес правый | |
| 49 | Э***0 | Трубопровод | |
| 50 | Э***0 | Трубопровод |
